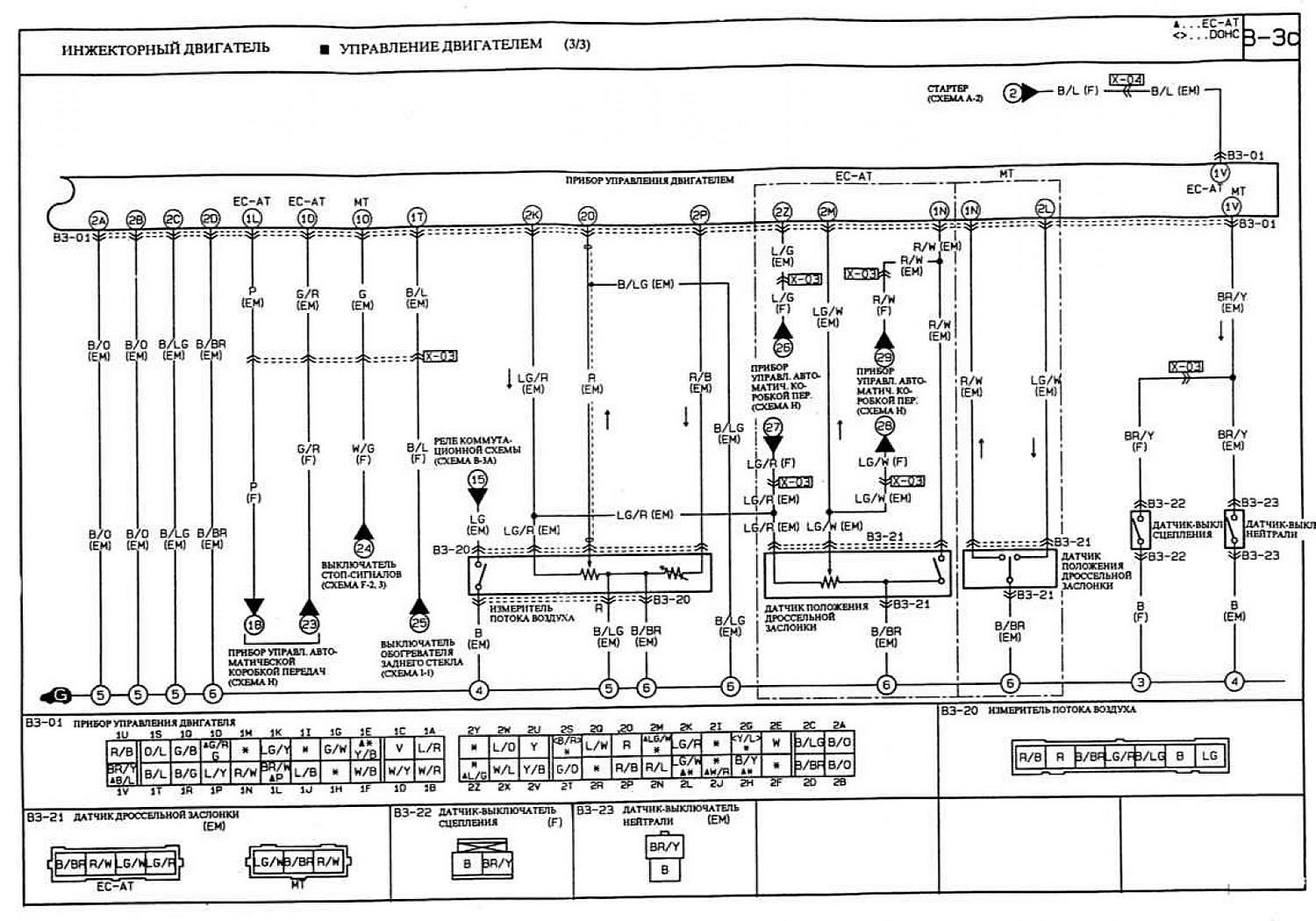

Электросхема управления двигателя (инжекторный двигатель) (Mazda 323 6 «BG»)

0

Инжекторный двигатель. Управление двигателя

Правила обращения с электрическими схемами находятся здесь →

Расположение штекеров центральной электрики находятся здесь →



Правила построения электрических схем описаны здесь →

[Статья опубликована первоначально здесь: www.Autoinstruction.ru]
