Снятие
Примечание.
- Прежде чем приступить к замене блока управления двигателем -J623-, необходимо сначала узнать идентификацию блока управления.
- При замене необходимо перед приспособлением нового блока управления вычистить механизм управления дроссельной заслонкой -J338-.
1. Выключить зажигание.

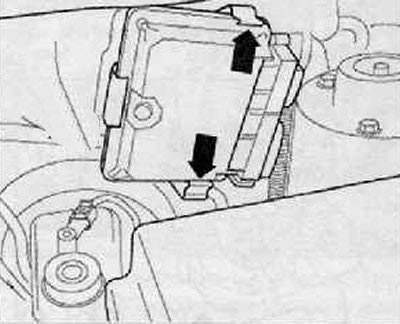

2. Отжать удерживающие лепестки (стрелки), показанные на рисунке ниже, извлечь в сторону блок управления двигателем.
Для автомобилей с защитным кожухом

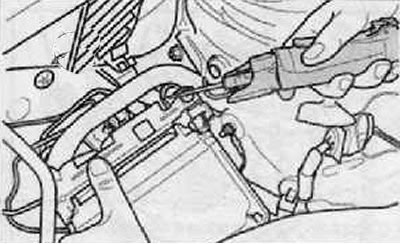

3. Пилой для работ на кузове следует вырезать шлиц для плоской отвертки в головках винтов с отрывной головкой.
Примечание. Чтобы можно было выкрутить винты крепления подходящей отверткой, необходимо, чтобы шлиц был достаточно широким, этого достигается двумя порезами пилой для работ на кузове.
4. Выкрутить винты крепления.
5. Снять защитный кожух блока управления.
Для всех автомобилей
6. Расфиксировать разъемы жгутов электропроводки на блоке управления двигателем, отсоединить их.
Установка
1. Присоединить оба разъема жгутов электропроводки, зафиксировать их.
Для автомобилей с защитным кожухом
2. Надеть кожух на блок управления двигателем, закрепить его новыми винтами с отрывной головкой.
Для всех автомобилей
3. Установить блок управления в прижимные скобы на кузове.
4. В случае замены блока управления следует инициализировать блок управления двигателем.
