MAZDA 323 с 10/89 г. вып.

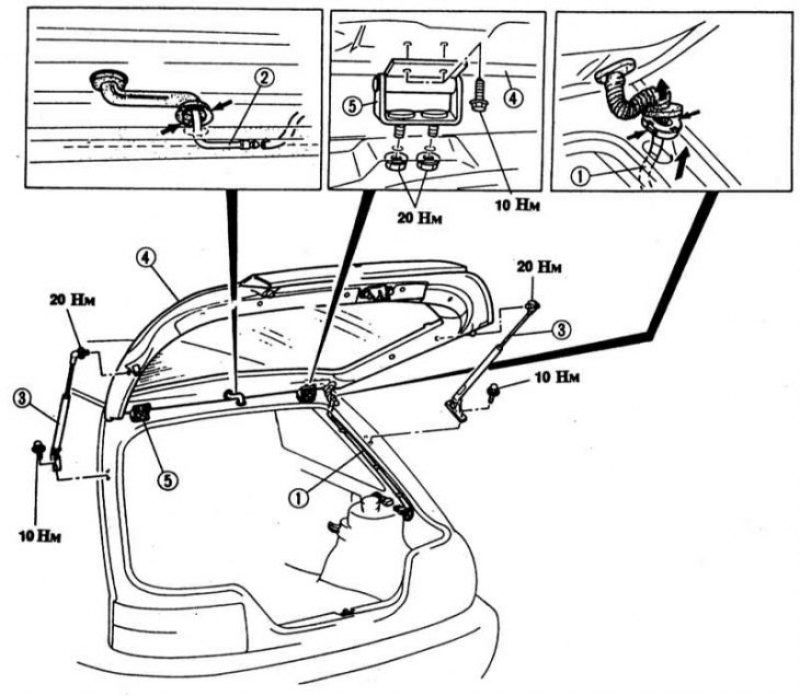

1 - задний жгут кабелей №2 предварительно снять обивку задней стойки кузова и верхнее крепление ремня безопасности; 2 - водяной шланг заднего стекло омывателя; 3 - газонаполненный упор; 4 - дверца задка; 5 - шарнир
Снять детали в последовательности. Предварительно отключить кабель массы от батареи.
Внимание! При этом стираются данные из памяти неисправностей двигателя или защитный код радиоприемника. Перед отключением батареи следует прочесть указания в Разделе Снятие и установка батареи. После установки батареи подключить кабель массы и, если имеются, установить время на часах и задать защитный код радиоприемника.
Снятие
1. Отсоединить шланг сопла стеклоомывателя.
2. Отключить штекер. Предварительно снять обивку задней стойки кузова и крепление ремня безопасности.
3. Пометить установочное положение дверцы задка, для этого обвести болты на шарнире фломастером.
Внимание! Если требуется снять шарниры, предварительно следует снять внутреннюю поверхность потолка, чтобы добраться до болта.
4. Подпереть дверцу задка.
5. Отвинтить от кузова газонаполненный упор.
Внимание! При замене газонаполненного упора из старого упора перед утилизацией следует удалить газ (выполняется в мастерской). Газ бесцветный, без запаха и неядовитый.
6. Вывернуть болты на шарнире и снять дверцу задка. Для этого необходима помощь ассистента. Перед ослаблением болтов шарниров положить между дверцей и кузовом ткань для защиты лаковых поверхностей.
Установка
1. Установить дверцу задка, ввернуть болты, выровнять дверцу и затянуть болты с усилием 10 Нм.
2. Привинтить газонаполненный упор.
Внимание! При полностью растянутом упоре не поворачивать шток поршня и цилиндр друг относительно друга.
3. Надеть шланг сопла стеклоомывателя.
4. Подключить штекер мотора стеклоочистителя и обогревателя заднего стекла. Установить обивку задней стойки кузова и крепление ремня безопасности.
Регулировка дверцы задка

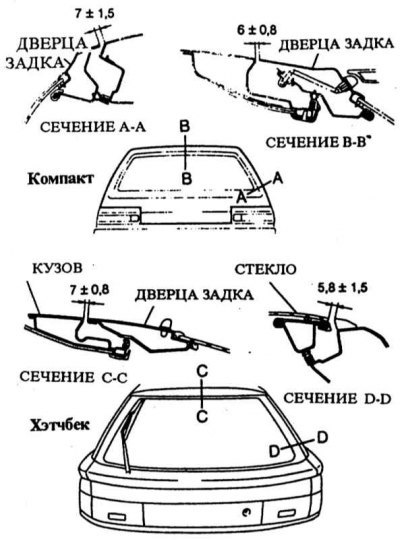

1. Ослабить болты на шарнире и затянуть так, чтобы дверца еще двигалась. Изображена MAZDA 323 с 10/89 г. вып. Отрегулировать дверцу согласно размерам (в мм). На автомобилях с 9/85 по 9/89 г. вып. выровнять дверцу так, чтобы она располагалась параллельно и на одинаковом расстоянии от других элементов.
2. Затянуть болты или гайки шарниров с усилием 10 Нм.
3. Закрыть дверцу задка и проверить, чтобы дверца закрывалась легко и не имела слишком больших зазоров. При необходимости отрегулировать запорную пластину.
4. Ослабить оба болта крепления запорной пластины, чтобы она еще двигалась.
6. Закрыть дверцу задка и выровнять пластину с замком на дверце задка. Затем затянуть болты с усилием 20 Нм.
