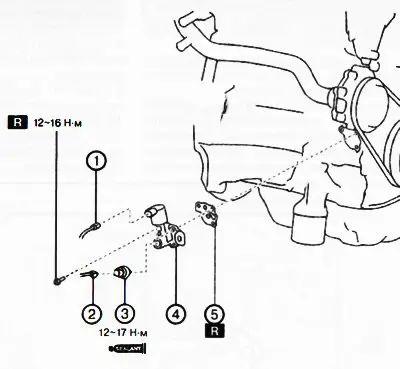

Бензиновый двигатель: 1. Разъем электромагнитного масляного клапана. 2. Разъем датчика давления масла. 3. Датчик давления масла. 4. Электромагнитный масляный клапан двигателя. 5. Прокладка.

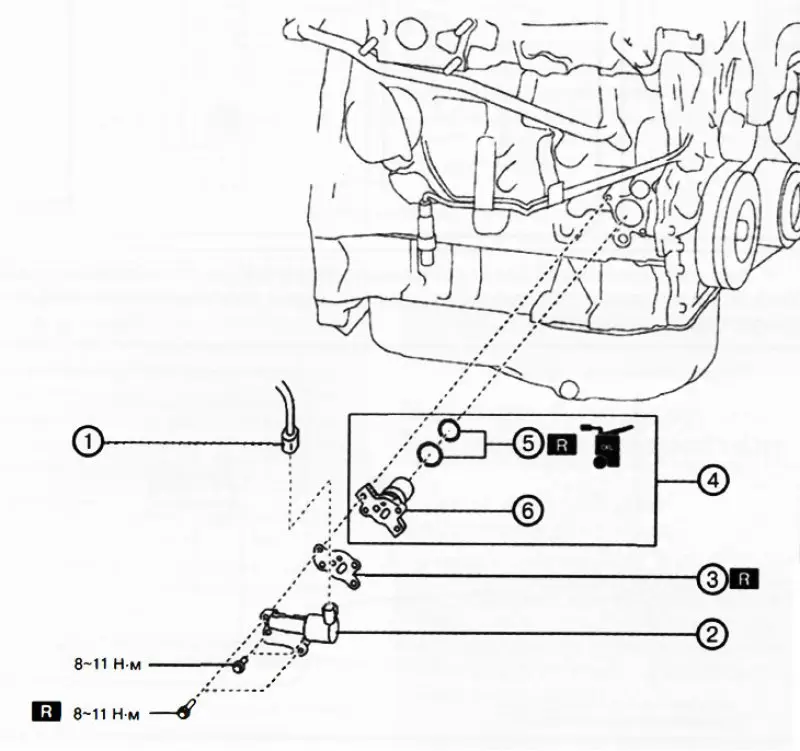

Дизельный двигатель: 1. Разъем электромагнитного масляного клапана. 2. Электромагнитный масляный клапан двигателя. 3. Прокладка. 4. Соединительная проставка в сборе. 5. Уплотнительные кольца круглого сечения. 6. Проставка.
Примечание.
: заменять деталь новой после каждого снятия.
: места нанесения герметика.
Внимание.
- Горячий двигатель и моторное масло могут причинить различные ожоги. Необходимо выключить двигатель и подождать, пока он остынет.
- Автомобиль, поднятый на подъемнике, но не зафиксированный стойками безопасности, предоставляет опасность. Он может соскочить и упасть, став причиной гибели или серьезных травм. Не выполняйте работы вокруг или под поднятым автомобилем, который не подпирается стойками безопасности.
- Продолжительный контакт кожи с отработанным моторным маслом может стать причиной рака кожи. Сразу после работы с моторным маслом необходимо тщательно вымыть руки водой с мылом.
Снятие электромагнитного масляного клапана
1. Отсоединить отрицательную клемму аккумуляторной батареи.
2. Снять передний защитный поддон №2.
3. Снять правый брызговик.
4. Версии с дизельным двигателем: снять нижний кронштейн каталитического нейтрализатора.
5. Отсоединить разъем электромагнитного масляного клапана.
6. Версии с бензиновым двигателем: отсоединить разъем датчика давления масла и выкрутить датчик.
7. Накрыть область вокруг электромагнитного масляного клапана ветошью, поскольку некоторое количество масла вытечет из-под электромагнитного масляного клапана при его снятии.
Внимание. Не допускать попадания моторного масла на соседние прокладку водяного насоса и уплотнительное кольцо впускного патрубка системы охлаждения. В противном случае материал уплотнений может быть поврежден, что приведет к утечкам охлаждающей жидкости.
8. Отвернуть болты крепления и снять электромагнитный масляный клапан с двигателя.
9. Удалить прокладку электромагнитного масляного клапана.
10. Версии с дизельным двигателем:

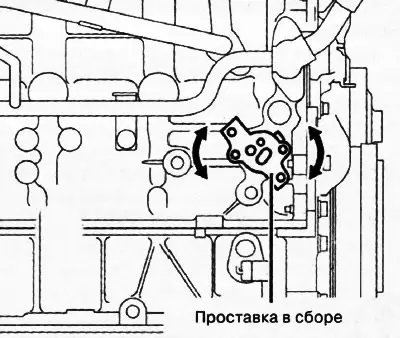

Провернуть соединительную проставку в сборе в направлении стрелок на рисунке.

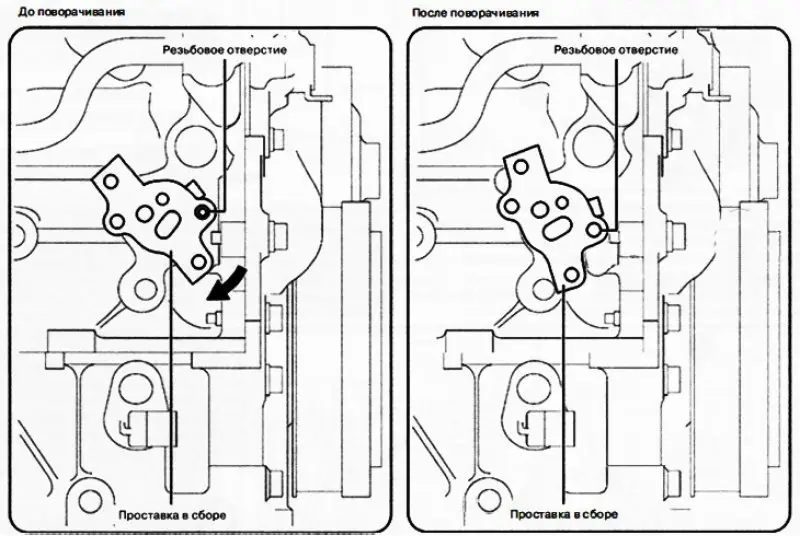

Провернуть проставку в сборе в направлении стрелок на рисунке и поместить её так, чтобы резьбовое отверстие установилось напротив стенки блока цилиндров.

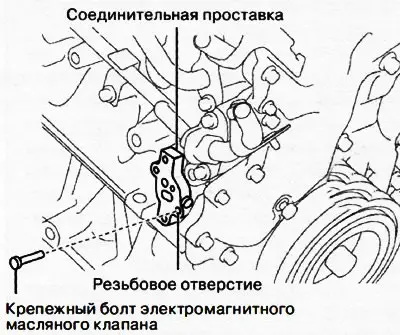

Установить снятый крепежный болт электромагнитного масляного клапана в резьбовое отверстие в соединительную проставку, как показано на рисунке.
Внимание. Не использовать болт, который будет применяться при установке.

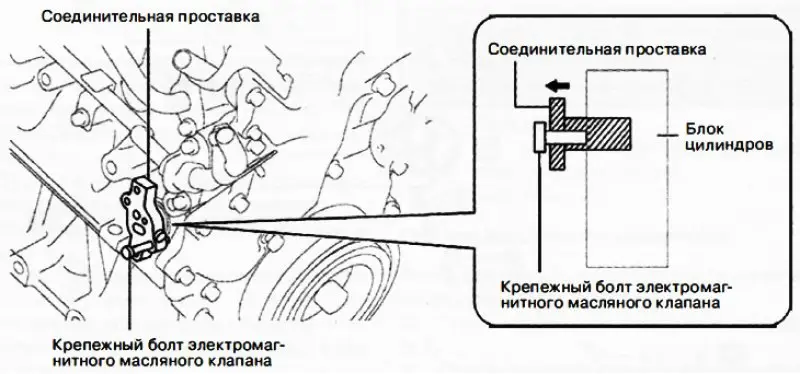

Вкрутить крепежный болт электромагнитного масляного клапана до контакта с блоком цилиндров и, продолжая вкручивать болт, стронуть соединительную проставку с блока цилиндров.
После страгивания соединительной проставки снять её с двигателя вручную.
Примечание. Снять уплотнительные кольца круглого сечения с соединительной проставки.
Установка электромагнитного масляного клапана
Бензиновый двигатель
1. Очистить установочные поверхности электромагнитного масляного клапана и блока цилиндров и установить новую прокладку.

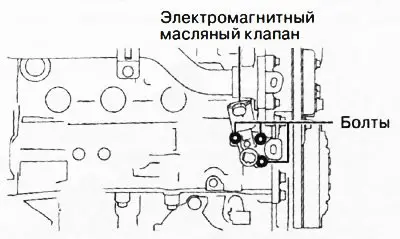

2. Установить электромагнитный масляный клапан и затянуть три болта крепления, указанных на рисунке, моментом 12-16 Нм. После затяжки трех болтов снова подтянуть болт, с которого начиналась затяжка.
Примечание. Последовательность затяжки болтов крепления электромагнитного масляного клапана не имеет значения.

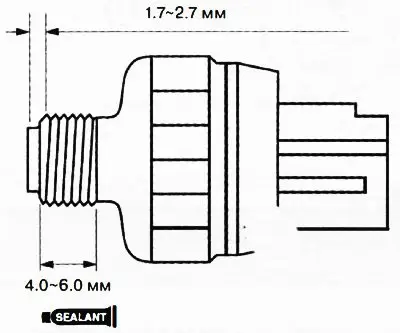

3. Нанести силиконовый герметик на резьбу датчика давления масла, как показано на рисунке.
Внимание.
- Убедиться в том, что герметик отсутствует на расстоянии 1.7-2.7 мм от края датчика давления масла, для предотвращения возможных неисправностей.
- Установить датчик давления до того, как нанесенный герметик начнет затвердевать.
4. Установить датчик давления масла и затянуть моментом 12-17 Нм.
5. Подсоединить разъемы датчика давления масла и электромагнитного масляного клапана.
6. Установить правый брызговик.
7. Установить передний защитный поддон №2.
8. Подсоединить отрицательную клемму аккумуляторной батареи.
9. Запустить двигатель и убедиться в отсутствии утечек масла. При обнаружении утечек масла выполнить ремонт или произвести замену соответствующего компонента.
Дизельный двигатель
Установка производится в порядке, обратном снятию.
Запустить двигатель и убедиться в отсутствии утечек масла. При обнаружении утечек масла выполнить ремонт или произвести замену соответствующего компонента.
