Снятие и установка
Внимание: не допускайте попадания рабочей жидкости сцепления на окрашенные поверхности. Если это произошло, немедленно смойте разлитую жидкость.
1. Снимайте детали в порядке их нумерации на сборочном рисунке "Снятие и установка главного цилиндра сцепления".

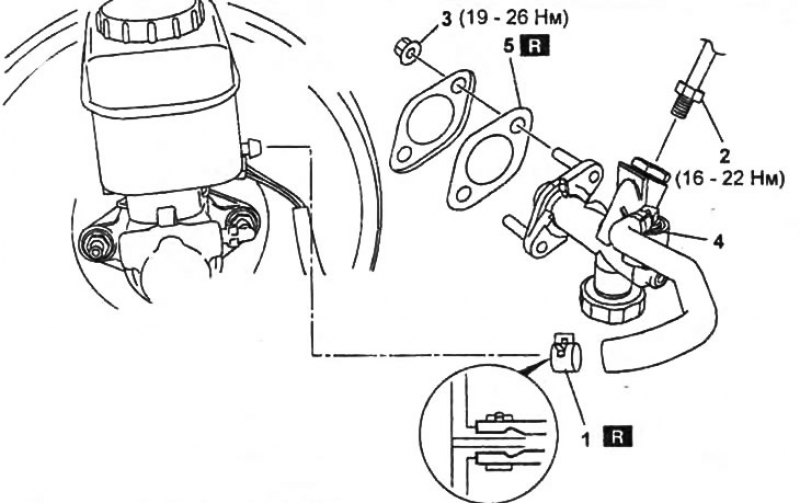

Снятие и установка главного цилиндра сцепления. 1 - хомут, 2 - трубка, 3 - гайка, 4 - главный цилиндр сцепления, 5 - прокладка.
2. Установку производите в порядке, обратном снятию.
3. После установки прокачайте гидропривод сцепления (см. раздел "Прокачка гидропривода сцепления").
4. После установки проверьте, и при необходимости отрегулируйте, свободный ход и ход педали сцепления (см. раздел "Педаль сцепления").
Разборка и сборка
При сборке и разборке главного цилиндра руководствуйтесь сборочным рисунком "Главный цилиндр сцепления".
Примечание по разборке/сборке

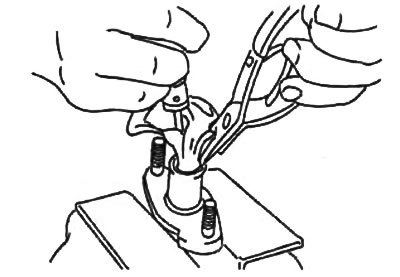

При помощи отвертки, обернутой ветошью, утопите поршень в цилиндр и удерживайте в нажатом состоянии. Снимите / установите стопорное кольцо.
Материал скопирован с онлайн-ресурса: www.Autoinstruction.ru

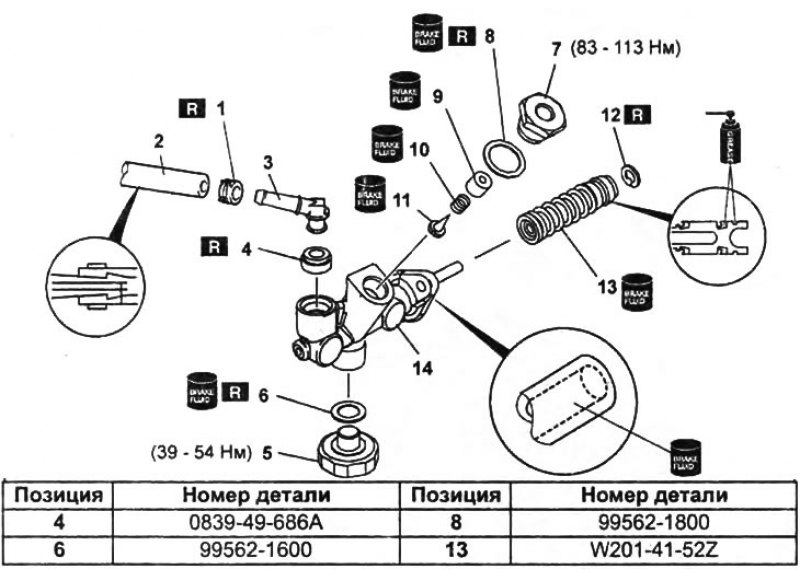

Главный цилиндр сцепления. 1 - хомут, 2 - подающий шланг, 3 - штуцер, 4 - соединительная втулка, 5 - демпфер, 6 - прокладка, 7 - болт, 8 - прокладка, 9 - поршень одностороннего клапана, 10 - возвратная пружина, 11 - штифт одностороннего клапана, 12 - стопорное кольцо, 13 - поршень в сборе, 14 - корпус главного цилиндра сцепления.
