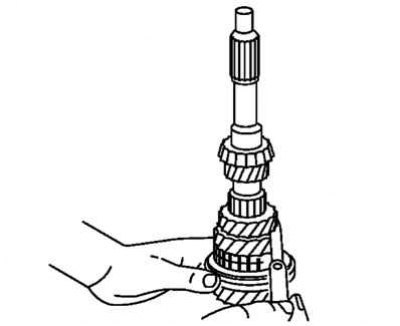

Рис. 3.48. Проверка зазора между шестернями 3-й и 2-й передач
Измерьте зазор между шестернями 3-й и 2-й передач (рис. 3.48).
Если зазор превышает максимум, проверьте контактные поверхности шестерен 2-й и 3-й передач, муфты синхронизатора 3/4-й передач. Замените износившиеся и поврежденные детали.
- Зазор: 0,05–0,20 мм.
- Максимум: 0,25 мм.

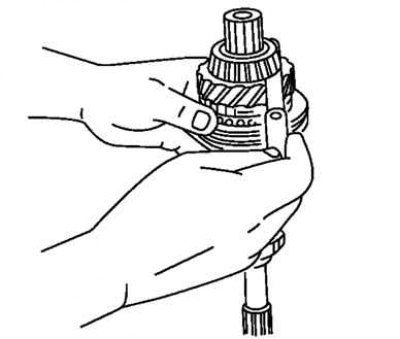

Рис. 3.49. Проверка зазора между шестерней 4-й передачи и подшипником
Измерьте зазор между шестерней 4-й передачи и подшипником (рис. 3.49).
Если зазор превышает максимум, проверьте контактные поверхности шестерни 4-й передачи, подшипника и муфты синхронизатора 3/4-й передач. Замените износившиеся и поврежденные детали.
- Зазор: 0.17–0.37 мм.
- Максимум: 0.42 мм.
