Усилитель стойки "В" изготовлен из стали ВН300 (отожженной стали). Он должен быть приварен электрозаклепками МIG к внутренней части стойки "В", внутреннему усилителю панели нижней обвязки и усилителю верхней обвязки. Точечная сварка не должна использоваться.
Удостоверьтесь, что все сварные соединения соответствующим образом герметизированы и защищены от проникновения воды, особенно в зонах, где нельзя воспроизвести клеевое соединение / уплотнение оригинальной панели. Герметизируйте соединения перед установкой наружных панелей, где это необходимо.
Примечание: Усилитель стойки "В" отпарывается от "кольцевой рамы" усилителя боковой панели, он не обслуживается отдельно.
Примечание: Между усилителем стойки "В" и внутренней частью стойки "В" расположен элемент NVH.
Снятие
1. В сочетании с усилителем стойки "В" заменяется:
- Передняя дверь
- Задняя дверь
- Обивка крыши
- Наружная панель стойки "В"
2. Для получения дополнительной информации относительно этой ремонтной процедуры см.: За дополнительной информацией обратитесь к главе: Кузов и рама (501-26 Ремонты кузова – Специальные сведения об автомобиле и проверки допусков, Описание и принцип действия) / Стандартные технические приемы, используемые на станции технического обслуживания (100-00 Общая информация, Описание и принцип действия).
3. Снимите наружную панель стойки "В". За дополнительной информацией обратитесь к главе: Наружная панель стойки 'В'(501-29 Ремонты листовых металлических элементов боковых панелей, Снятие и установка).
4. Выфрезеруйте сварные точки.
Примечание: В зонах верхней части / верхней обвязки стойки "А" и нижней панели обвязки потребуется использовать сверло для точечных сварных швов из стали HSS.
Примечание: Сквозь усилитель стойки "В" и внутреннюю панель стойки "В" в зоне дверных проемов необходимо просверлить отверстия. Это позволяет устанавливать электрозаклепки MIG сквозь внутреннюю панель.
5. Разделите соединения и снимите старую панель, также отсоедините элемент NVH.
Установка
1. Снимите часть усилителя стойки "В" с кольцевой рамы обслуживаемой панели. Выфрезеруйте точечные сварные швы при помощи сверла для точечных сварных швов из стали HSS.
2. Подготовьте соединительные поверхности старой и новой панели.
3. Приложите новую панель и зафиксируйте ее на месте. Проверьте выверку, если она верна, переходите к следующему шагу, если нет, исправьте и еще раз проверьте перед переходом к следующему шагу.
4. Снимите новую панель.
5. При необходимости замените элемент NVH.
6. Нанесите герметизирующий клей на элемент NVH.
7. Приложите новую панель и зафиксируйте ее на месте.

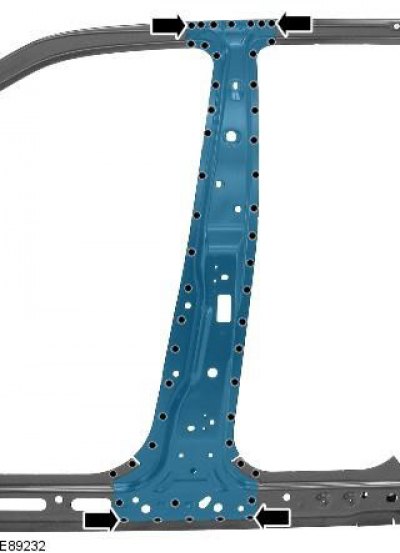

8. Сварка электрозаклепками MIG.
Примечание: Отверстия для электрозаклепок MIG делаются в ходе снятия старой панели и разделения обслуживаемой панели.
Примечание: Электрозаклепки MIG должны быть установлены сквозь внутреннюю панель в зоне дверных проемов.
9. Зачистите все сварные соединения.
10. Для установки соответствующих панелей и механических элементов выполните процедуру снятия в обратной последовательности.
