Внимание: Наружную панель стойки «B» следует с помощью точечной пайки по технологии MIG припаять к усилительному элементу стойки B (который изготовлен из термообработанной стали BH300) и внутреннему усилительному элементу панели нижней обвязки (который изготовлен из стали DP600 (двухфазной стали)). Электрозаклепки / точечные сварные швы по технологии MIG использовать не следует.
Примечание: Наружная панель стойки «B» обслуживается как отдельная привариваемая панель.
Примечание: Внутри этой панели закреплен элемент NVH; он не обслуживается на новой панели. В случае повреждения потребуется новый элемент.
Примечание: Если внешняя панель стойки «B» заменяется без усилительного элемента стойки «B», при необходимости стыковое соединение верхней секции можно сделать ниже по стойке.
Снятие
1. При замене наружной панели стойки «B» снимаются следующие элементы:
- Передняя дверь
- Задняя дверь
- Обшивка потолка
2. За дополнительными сведениями по этой процедуре ремонта обратитесь к следующим источникам: За дополнительной информацией обратитесь к главе: Кузов и рама (501-26 Ремонты кузова – Специальные сведения об автомобиле и проверки допусков, Описание и принцип действия) / Стандартные технические приемы, используемые на станции технического обслуживания (100-00 Общая информация, Описание и принцип действия).
3. Снимите переднюю дверь. За дополнительной информацией обратитесь к главе: Передняя дверь (501-03 Запираемые элементы кузова, Снятие и установка).
4. Снимите заднюю дверь. За дополнительной информацией обратитесь к главе: Задняя дверь (501-03 Запираемые элементы кузова, Снятие и установка).
5. Снимите верхние и нижние петли двери со стойки «В» (четыре болта).
6. Снимите ответную часть замка передней двери со стойки «B».
7. Снимите переднее сиденье. За дополнительной информацией обратитесь к главе: Переднее сиденье (501-10 Сиденье, Снятие и установка).
8. Снимите подушку заднего сиденья. За дополнительной информацией обратитесь к главе: Подушка заднего сиденья(501-10 Сиденье, Снятие и установка).
9. Снимите устройство втягивания переднего ремня безопасности. За дополнительной информацией обратитесь к главе: Механизм втягивания переднего ремня безопасности (501-20A Система ремней безопасности, Снятие и установка).
10. Снимите обшивку потолка. За дополнительной информацией обратитесь к главе: Верхняя облицовка - В комплектацию автомобиля не входит: Люк крыши с наклоняемой крышкой (501-05 Отделка салона, Снятие и установка) / Верхняя облицовка - В комплектацию автомобиля входит: Люк крыши с наклоняемой крышкой (501-05 Отделка салона, Снятие и установка).
11. Снимите левую и правую внутренние панели отделки нижней обвязки.
12. Снимите датчик бокового удара со стойки "В". За дополнительной информацией обратитесь к главе: Датчик бокового удара стойки (501-20B Вспомогательная удерживающая система, Снятие и установка).
13. Снимите модуль верхней боковой подушки безопасности. За дополнительной информацией обратитесь к главе: Модуль верхней боковой подушки безопасности (501-20B Вспомогательная удерживающая система, Снятие и установка).
14. Снимите передние и задние секции молдинга крыши.
15. Снимите наружный молдинг панели нижней обвязки.
16. Высвободите и отложите в сторону переднюю секцию коврового покрытия.
17. Снимите заднюю секцию коврового покрытия.
18. Высвободите и отложите в сторону жгут электропроводки, идущий вдоль внутренней стороны стойки «B» и внутренней панели нижней обвязки.
19. Отрежьте старую панель, как показано, следуя указанным размерам, чтобы обеспечить доступ к усилительному элементу стойки «B».
20. Отрежьте старую панель в местах соединения с панелью нижней обвязки, предусмотрев припуск для нахлеста на новую панель; используйте новую панель в качестве шаблона.
21. Выфрезеруйте места контактной сварки.
22. Разделите соединения и снимите старую панель, при этом также высвобождая элемент NVH.
(Смотрите полную версию на сайте: «autoinstruction.ru»)
Установка
1. Выставьте новую панель и зафиксируйте ее в требуемом положении, обеспечивая нахлест на старую панель, остающуюся на автомобиле.
2. Перережьте новые и старые панели на панели нижней обвязки там, где следует сделать стыковые соединения по технологии MIG.
3. Перережьте новые и старые панели в верхнем соединении там, где следует сделать стыковое соединение по технологии MIG.
4. Снимите новую панель и остатки старой панели.
5. Прорежьте отверстия в новой панели, подготовленной для пайки MIG.
Примечание: Отверстия для сварки MIG следует расположить в соответствии с интервалами, показанными на рисунке. Где это не возможно вследствие наличия в панели вмятин, отверстие следует сделать в месте расположения исходного точечного сварного шва.
6. Подготовьте сопрягаемые поверхности старой и новой панелей.
7. При необходимости замените элемент NVH.

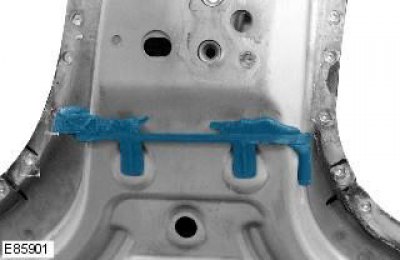

8. Нанесите клей на элемент NVH.
9. Выставьте новую панель на требуемое место и зафиксируйте ее. Проверьте выверку положения. Если она правильна, перейдите к следующему пункту. Если нет, выполните необходимую корректировку и, прежде чем продолжить, повторите проверку.
10. Выполните прихваточные швы для стыковых соединений.
11. Выполните пайку по технологии MIG через отверстия.
12. Зачистите прихваточные сварные швы.
13. Выполните стыковые сварные соединения по технологии MIG.
14. Зачистите все сварные швы.
15. Установка соответствующих панелей и механических элементов выполняется в последовательности, обратной снятию.
