Внимание: Наружная панель стойки "А" должна быть припаяна твердым припоем MIG к усилителю, который изготовлен из стали DP600 (двухфазной стали). Сварка электрозаклепками MIG / точечная сварка не должна использоваться.
Примечание: Наружная панель стойки "А" обслуживается как отдельная привариваемая панель. Опорный кронштейн крыла обслуживается отдельно.
Примечание: Внутри этой панели прикреплены элементы NVH, на новой панели они не обслуживаются. При повреждении потребуется новый элемент(ы).
Снятие
1. В сочетании с наружной панелью стойки "А" заменяется:
- Облицовка переднего бампера
- Капот
- Переднее крыло
- Передняя дверь
- Панель приборов
- Лобовое стекло
- Обивка потолка
2. Для получения дополнительной информации относительно этой ремонтной процедуры см.: За дополнительной информацией обратитесь к главе: Кузов и рама (501-26 Ремонты кузова – Специальные сведения об автомобиле и проверки допусков, Описание и принцип действия) / Стандартные технические приемы, используемые на станции технического обслуживания (100-00 Общая информация, Описание и принцип действия).
3. Снимите капот.
4. Снимите переднее крыло.
5. Снимите переднюю дверь. За дополнительной информацией обратитесь к главе: Передняя дверь (501-03 Запираемые элементы кузова, Снятие и установка).
6. Снимите обивку потолка. За дополнительной информацией обратитесь к главе: Верхняя облицовка - В комплектацию автомобиля не входит: Люк крыши с наклоняемой крышкой (501-05 Отделка салона, Снятие и установка) / Верхняя облицовка - В комплектацию автомобиля входит: Люк крыши с наклоняемой крышкой (501-05 Отделка салона, Снятие и установка).
7. Снимите панель приборов. За дополнительной информацией обратитесь к главе: Панель управления - 2.2L Duratorq - Td4 (501-12 Панель приборов и консоль, Снятие и установка).
8. Снимите лобовое стекло. За дополнительной информацией обратитесь к главе: Лобовое стекло (501-11 Стекла, рамы и механизмы, Снятие и установка).
9. Снимите верхнюю и нижнюю петли двери со стойки, выверните 4 болта.
10. Снимите внутреннюю отделку панели нижней обвязки.
11. Снимите модуль боковой шторки безопасности. За дополнительной информацией обратитесь к главе: Модуль верхней боковой подушки безопасности (501-20B Вспомогательная удерживающая система, Снятие и установка).
12. Снимите переднее колесо в сборе с шиной. За дополнительной информацией обратитесь к главе: Колесо и шина (204-04 Колеса и шины, Снятие и установка).
13. Снимите наружный молдинг панели нижней обвязки.
14. Высвободите и расположите в стороне секцию переднего коврового покрытия.
15. Снимите секцию заднего коврового покрытия.
16. Снимите молдинг крыши, переднюю и заднюю секции.
17. Высвободите и расположите в стороне жгуты электропроводки, проходящие вдоль внутренней части стойки "А" и внутренней части панели нижней обвязки.
18. Высвободите и расположите в стороне изоляционный материал на внутренней перегородке.

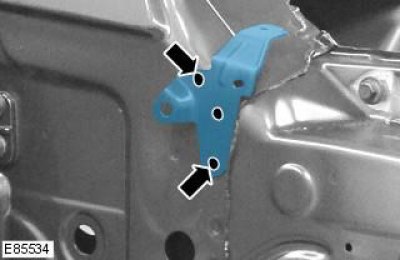

19. Снимите опорный кронштейн крыла:
- Выфрезеруйте 3 точечных сварных шва. Если крепление не используется повторно, верхнюю сварную точку не нужно удалять.
- Отделите крепление от стойки "А".
- Сохраните крепление, если оно будет использовано повторно, если нет, отбракуйте его.
20. Отрежьте старую панель в показанных точках, используя для справки новую панель, удостоверьтесь, что новая панель ляжет внахлест на панель, оставшуюся на автомобиле.
21. Выфрезеруйте сварные точки.
22. Разделите соединения и снимите старую панель, также отсоедините элемент NVH.
Установка
1. Приложите новую панель, выровняйте ее и зафиксируйте на месте, внахлест на старую панель, оставшуюся на автомобиле. Прорежьте новую и старую панели в точках, где должны быть выполнены стыковые соединения по технологии MIG.
2. Снимите новую панель и остатки старой.
3. Подготовьте соединительные поверхности старой и новой панели.
4. Прорежьте отверстия в новой панели для сварки твердым припоем MIG.
Примечание: В соответствии с промежутками, показанными на иллюстрации, должны быть сделаны отверстия для сварки твердым припоем MIG. Там, где это невозможно из-за углублений в панели, отверстие должно быть сделано на месте оригинальной сварной точки.
5. Приложите новую панель и зафиксируйте ее на месте. Проверьте выверку, если она верна, переходите к следующему шагу, если нет, исправьте и еще раз проверьте перед переходом к следующему шагу.
6. Снимите новую панель.
7. Нанесите клей на показанные участки.
8. При необходимости замените элемент NVH.
9. Нанесите герметизирующий клей на элемент NVH.
10. Приложите новую панель и зафиксируйте ее на месте.
11. Прихватите стыковые соединения.
12. Выполните сварку твердым припоем MIG.
13. Зачистите прихваточные швы.
14. Выполните сварку стыковых соединений по технологии MIG.
15. Установите опорный кронштейн крыла, используя крыло для выверки.
16. Зачистите все сварные соединения.
17. Для установки соответствующих панелей и механических элементов выполните процедуру снятия в обратной последовательности.
