Снятие
Примечание: В ходе данной процедуры выполняется замена усиления передней стойки кузова вместе с наружной панелью передней стойки кузова.
1. Отсоедините оба провода от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация.
2. Снимите наружную панель средней стойки кузова. Для получения дополнительной информации обратитесь к Наружная панель стойки 'А'
3. Снимите панель приборов. Для получения дополнительной информации обратитесь к Панель приборов - 2.7L Diesel (76.46.23/99)
(Статья перепечатана отсюда: «AutoInstruction»)

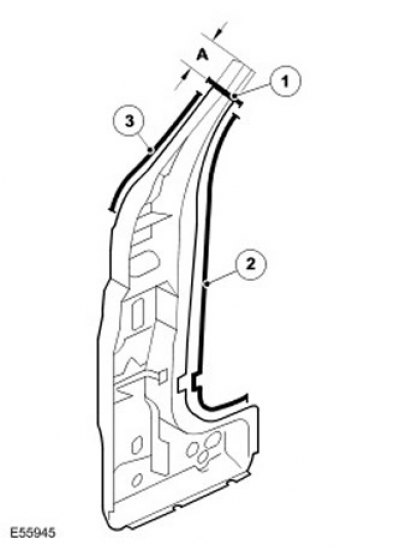

4.
| Наименование пункта | Описание |
| A | Линия разреза проходит на расстоянии 80 мм (3,149 дюйма) от края усиления передней стойки кузова. |
| 1 | Стыковой сварной шов. |
| 2 | 30 точечных сварных швов. |
| 3 | 17 точечных сварных швов. |
5.
| Наименование пункта | Описание |
| 1 | Стыковой сварной шов. |
| 2 | 7 пробочных сварных швов. |
| 3 | 16 пробочных сварных швов. |
| 4 | Шумоизоляция. |
6. Дополнительная информация:
- Сварной шов. Для получения дополнительной информации обратитесь к Ремонты кузова.
- Антикоррозионная защита. Для получения дополнительной информации обратитесь к Защита от коррозии.
- Допуски. Для получения дополнительной информации обратитесь к Кузов и рама.
Установка
1. Монтаж выполнять в обратной к демонтажу последовательности.
