Снятие
1. Отсоедините оба провода от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация.
2. Снимите заднюю дверь в сборе.
- Отсоедините электрический разъем.
- Снимите уплотнительную втулку жгута электропроводки.
- Освободите зажим жгута электропроводки.
- Выверните 2 болта.
3. Снимите фиксатор передней двери.
4. Снимите переднее сиденье. Для получения дополнительной информации обратитесь к Переднее сиденье (78.10.44/99)
5. Снимите заднее сиденье. Для получения дополнительной информации обратитесь к Заднее сиденье - В комплектацию автомобиля входит: Сиденье с разделением 60/40 (78.10.70/78.10.71)
6. Снимите датчик бокового удара со средней стойки кузова. Для получения дополнительной информации обратитесь к Датчик бокового удара стойки (76.74.23)
7. Снимите модуль подушки безопасности занавесочного типа. Для получения дополнительной информации обратитесь к Модуль боковой подушки безопасности (76.74.30)
8. Отсоедините жгут электропроводки от средней стойки кузова.
9. Отсоедините жгут электропроводки от панели порога.
10. Снимите преднатяжитель переднего ремня безопасности. Для получения дополнительной информации обратитесь к Механизм втягивания переднего ремня безопасности (76.73.13)
11. Снимите наружную накладку панели порога.
12. Освободите ковровое покрытие.

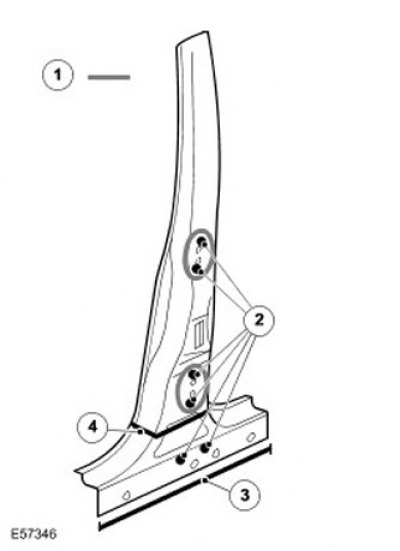

13.
| Наименование пункта | Описание |
| 1 | Линия резки и стыковой сварной шов. |
| 2,4 | 81 точечный сварной шов. |
| 3 | Стыковые сварные швы. |
14.
| Наименование пункта | Описание |
| 1 | Герметик. |
| 2 | 6 пробочных сварных швов. |
| 3 | 19 пробочных сварных швов. |
| 4 | Шумоизоляция. |
15. Дополнительная информация:
- Сварной шов. Для получения дополнительной информации обратитесь к Ремонты кузова.
- Антикоррозионная защита. Для получения дополнительной информации обратитесь к Защита от коррозии.
- Допуски. Для получения дополнительной информации обратитесь к Кузов и рама.
Установка
1. Монтаж выполнять в обратной к демонтажу последовательности.
