Снятие
1. Поставьте автомобиль на эстакаду.
2. Отсоедините оба провода от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация.
3. Снимите заднее колесо.
4. Снимите брызговик заднего крыла.
5. Снимите переднее крыло. Для получения дополнительной информации обратитесь к Крыло (76.10.24)
6. Отсоедините ленту фиксатора передней двери от передней стойки кузова и отсоедините ленту фиксатора задней двери от средней стойки кузова.
- Выверните 2 винта с головкой Torx.

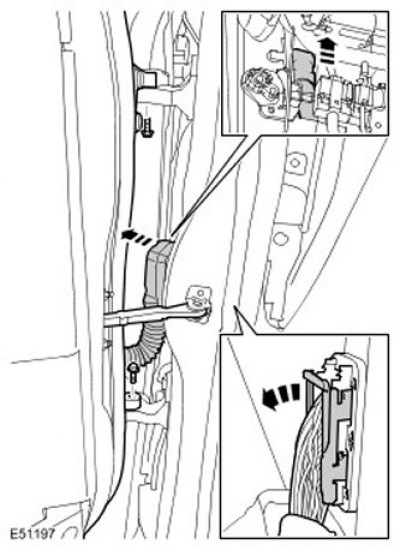

7. Снимите переднюю и заднюю двери в сборе.
- Отсоедините электрический разъем.
- Снимите уплотнительную втулку жгута электропроводки.
- Освободите зажим жгута электропроводки.
- Выверните 2 болта.
8. Снимите уплотнители передней и задней дверей.
9. Снимите переднее сиденье. Для получения дополнительной информации обратитесь к Переднее сиденье (78.10.44/99)
Источник статьи доступен на сайте: www.autoinstruction.ru
10. Снимите заднее сиденье. Для получения дополнительной информации обратитесь к Заднее сиденье - В комплектацию автомобиля входит: Сиденье с разделением 60/40 (78.10.70/78.10.71)
11. Снимите панель отделки переднего дверного проема. Для получения дополнительной информации обратитесь к Панель отделки переднего дверного проема (76.13.27)
12. Отсоедините жгут электропроводки от передней стойки кузова.
13. Снимите преднатяжитель переднего ремня безопасности. Для получения дополнительной информации обратитесь к Механизм втягивания переднего ремня безопасности (76.73.13)
14. Снимите датчик бокового удара со средней стойки кузова. Для получения дополнительной информации обратитесь к Датчик бокового удара стойки (76.74.23)
15. Снимите преднатяжитель ремня безопасности сиденья второго ряда. Для получения дополнительной информации обратитесь к Механизм втягивания ремня безопасности сиденья второго ряда (76.73.23)
16. Снимите датчик бокового удара с задней стойки кузова. Для получения дополнительной информации обратитесь к Датчик бокового удара стойки (76.74.24)
17. Отсоедините жгут электропроводки от панели порога и средней стойки кузова.
18. Отогните ковровое покрытие в сторону от места проведения ремонта.
19. Отсоедините жгут электропроводки от панели порога и средней стойки кузова.
20. Снимите накладку панели порога.

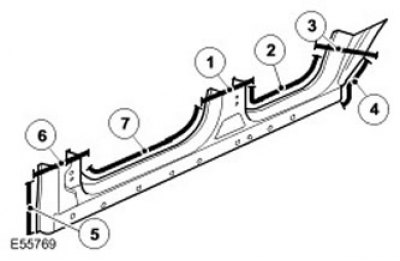

21.
| Наименование пункта | Описание |
| 1 | Стыковой сварной шов. |
| 2 | 20 точечных сварных швов. |
| 3 | Стыковой сварной шов. |
| 4 | 9 точечных сварных швов. |
| 5 | 8 точечных сварных швов. |
| 6 | Стыковой сварной шов. |
| 7 | 35 точечных сварных швов. |
22.
| Наименование пункта | Описание |
| 1 | 3 пробочных сварных шва. |
| 2 | 3 пробочных сварных шва. |
| 3 | 38 пробочных сварных шва. |
| 4 | 3 пробочных сварных шва. |
| 5 | 4 пробочных сварных шва. |
23. Дополнительная информация:
- Сварной шов. Для получения дополнительной информации обратитесь к Ремонты кузова.
- Антикоррозионная защита. Для получения дополнительной информации обратитесь к Защита от коррозии.
- Допуски. Для получения дополнительной информации обратитесь к Кузов и рама.
Установка
1. Монтаж выполнять в обратной к демонтажу последовательности.
