Снятие
1. Отсоедините оба провода от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация.
2. Снимите лобовое стекло. Для получения дополнительной информации обратитесь к Лобовое стекло (76.81.01)
3 . Снимите переднее крыло. Для получения дополнительной информации обратитесь к Крыло (76.10.24)
4. Левая сторона: Снимите распределительный блок аккумуляторной батареи. Для получения дополнительной информации обратитесь к Коробка соединений аккумулятора (BJB) -2.7L Diesel (86.70.55)
5. Правая сторона: Снимите усилитель тормозов. Для получения дополнительной информации обратитесь к Вакуумный усилитель тормозов (70.50.01)
6. Правая сторона: Снимите модуль ABS. Для получения дополнительной информации обратитесь к Модуль антиблокировочной системы тормозов (ABS) (70.25.12)
7. Правая сторона: Снимите педаль акселератора. Для получения дополнительной информации обратитесь к Педаль акселератора (19.20.01)
8. Снимите переднюю и заднюю двери в сборе.
- Отсоедините электрический разъем.
- Снимите уплотнительную втулку жгута электропроводки.
- Освободите зажим жгута электропроводки.
- Выверните 2 болта.
9. Снимите фиксатор передней двери.
10. Снимите теплоизоляцию с внутренней и наружной переборки.
11. Снимите уплотнители передней и задней дверей.
12 . Снимите подножку.
13. Отсоедините жгут электропроводки от передней стойки кузова.
14. Снимите преднатяжитель переднего ремня безопасности. Для получения дополнительной информации обратитесь к Механизм втягивания переднего ремня безопасности (76.73.13)
15. Снимите датчик бокового удара со средней стойки кузова. Для получения дополнительной информации обратитесь к Датчик бокового удара стойки (76.74.23)
16. Снимите модуль подушки безопасности занавесочного типа. Для получения дополнительной информации обратитесь к Модуль боковой подушки безопасности (76.74.30)
17. Снимите переднее сиденье. Для получения дополнительной информации обратитесь к Переднее сиденье (78.10.44/99)
18. Снимите заднее сиденье. Для получения дополнительной информации обратитесь к Заднее сиденье - В комплектацию автомобиля входит: Сиденье с разделением 60/40 (78.10.70/78.10.71)
19. Отсоедините жгут электропроводки от средней стойки кузова.
20. Отсоедините жгут электропроводки от панели порога.
21. Отсоедините жгут электропроводки от панели крыши.
22. Снимите наружную накладку панели порога.
23. Освободите переднее и заднее ковровое покрытие.
24.
| Наименование пункта | Описание |
| A | Линия резки проходит на расстоянии 55 мм (2,165 дюйма) от отверстия в отделке передней стойки кузова. |
| 1 | 98 точечных сварных швов. |
| 2 | Стыковой сварной шов. |
| 3 | 80 точечных сварных швов. |
| 4 | Стыковой сварной шов. |
| 5 | 8 точечных сварных швов. |
| 6 | 15 точечных сварных швов. |
| 7 | Стыковой сварной шов. |

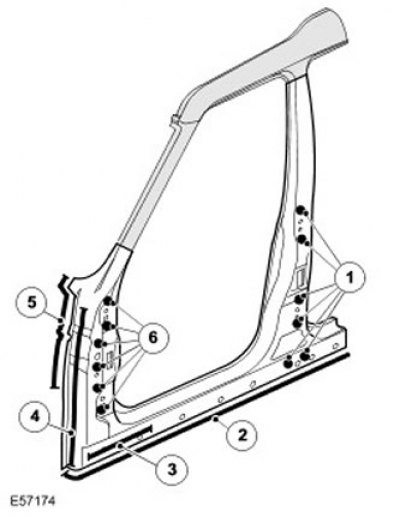

25.
| Наименование пункта | Описание |
| 1 | 6 пробочных сварных швов. |
| 2 | 31 пробочный сварной шов. |
| 3 | 4 пробочных сварных шва. |
| 4 | 10 пробочных сварных швов. |
| 5 | 13 пробочных сварных швов. |
| 6 | 6 пробочных сварных швов. |
26.
| Наименование пункта | Описание |
| 1 | Места нанесения герметика. |
| 2 | Шумоизоляция. |
| 3 | Шумоизоляция. |
27. Дополнительная информация:
- Сварной шов. Для получения дополнительной информации обратитесь к Ремонты кузова.
- Антикоррозионная защита. Для получения дополнительной информации обратитесь к Защита от коррозии.
- Допуски. Для получения дополнительной информации обратитесь к Кузов и рама.
Установка
1. Монтаж выполнять в обратной к демонтажу последовательности.
