Снятие
Все автомобили
Примечание: Данная процедура требует демонтажа кузова с подрамника кузова. Эта процедура может выполняться только на 2-стоечном подъемнике.
1. Откройте дверь багажного отделения.
2. Отсоедините провод массы от аккумулятора. Для получения дополнительной информации обратитесь к Спецификация.
3.
Предостережение: Запрещается производить работы на автомобиле или под автомобилем, если он опирается только на домкрат. Всегда ставьте под автомобиль надежные опоры.
Поднимите автомобиль домкратом и установите опоры.
Автомобили с механической коробкой передач.
4. Снимите верхнюю панель консоли пола. Для получения дополнительной информации обратитесь к Верхняя панель консоли пола (76.25.11)

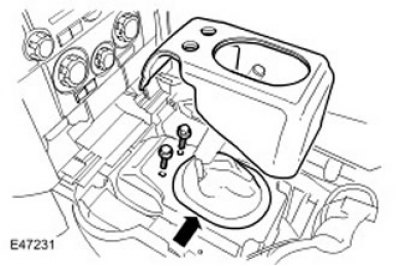

5. Отсоедините опорный кронштейн рычага переключения передач.
- Снимите звукоизоляционную прокладку.
- Высвободите защитный чехол.
- Выверните два болта.
Все автомобили
6. Снимите колеса с шинами.
7. Слейте охлаждающую жидкость из системы охлаждения. Для получения дополнительной информации обратитесь к Слив/ заливка охлаждающей жидкости и удаление воздуха из системы охлаждения (26.10.01)
8. Слейте хладагент из системы кондиционирования (A/C). Для получения дополнительной информации обратитесь к Утилизация хладагента, вакуумирование и заправка системы воздушного кондиционирования (A/C) (82.30.02)
9. Снимите воздушный фильтр в сборе. Для получения дополнительной информации обратитесь к Воздушный фильтр (19.10.01)
Автомобили, выпущенные с 01/2007
10. Рассоедините штекерный разъем датчика температуры охлаждающей жидкости двигателя (ECT).
- Освободите зажим.
Все автомобили
11. Снимите модуль управления полным приводом (4WD). Для получения дополнительной информации обратитесь к Модуль управления приводом на четыре колеса (4WD) (41.30.01)

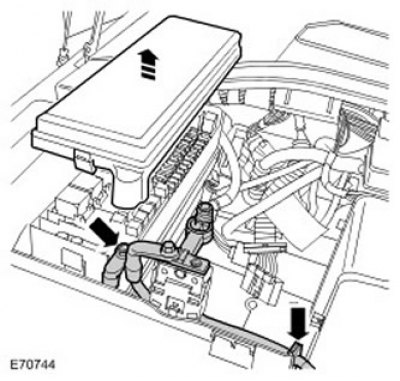

12. Отсоедините положительный кабель от аккумуляторной батареи.
- Снимите крышку BJB.
- Отверните гайку.
- Ослабьте уплотнительную втулку.
13. Снимите боковую стенку батарейного отсека.
- Освободите положительный кабель аккумуляторной батареи и втулку.
- Освободите 4 зажима.

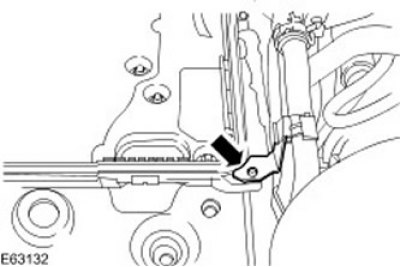

14. Освободите патрубки отопителя.
- Выверните винт.
15. Снимите лоток аккумуляторной батареи..

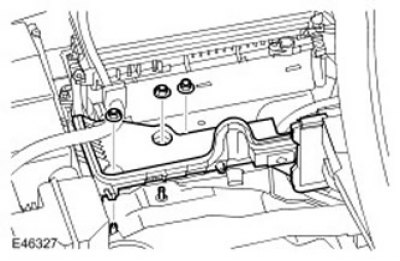

- Отверните три гайки.

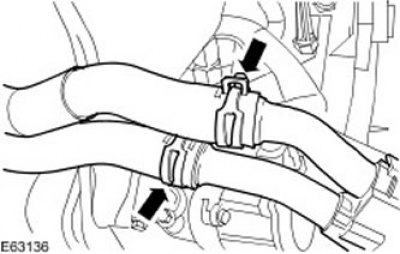

16. Отсоедините питающий и возвратный шланги отопителя.
- Освободите 2 зажима и отсоедините шланги.
17. Снимите поддон дополнительной аккумуляторной батареи. Для получения дополнительной информации обратитесь к Полка для дополнительного аккумулятора (76.10.31)

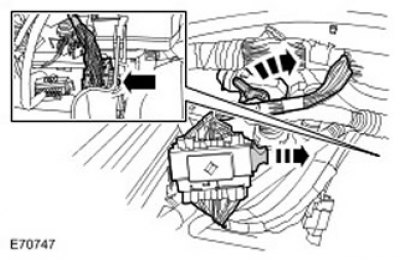

18. Освободите и отсоедините 2 электрических разъема жгута электропроводки двигателя.

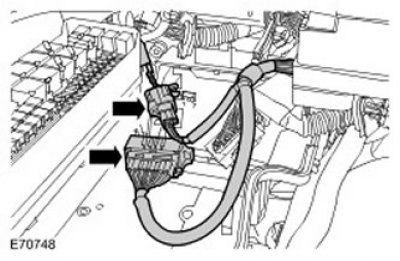

19. Освободите и отсоедините 2 электрических разъема жгута электропроводки коробки передач.
20. Освободите кассеты жгутов электропроводки на двигателе и коробке передач и расположите их сбоку.
- Освободите два зажима.

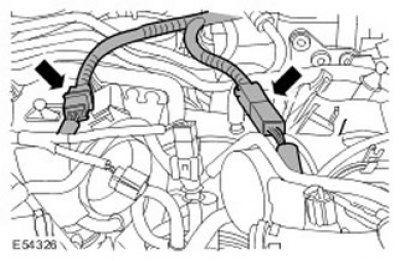

21. Отсоедините электрические разъемы свечей подогрева.
- Освободите жгут электропроводки свечей подогрева.
22.
Внимание: Заглушите все отверстия. Установите новые заглушки.

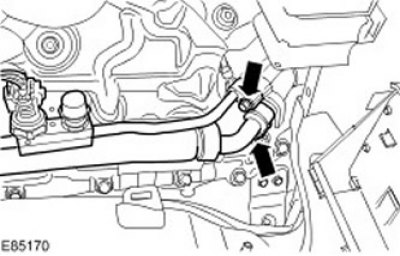

Отсоедините трубопроводы кондиционера высокого и низкого давления.
- Выверните два болта.
- Снимите и отбракуйте 2 уплотнительных кольца.

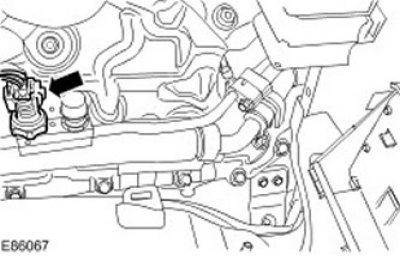

23. Отсоедините электрический разъем датчика низкого давления кондиционера.
- Освободите жгут электропроводки из крепления.
24.
Внимание: Заглушите все отверстия. Установите новые заглушки.
- Отсоедините вакуумный шланг усилителя тормозов.
25.
Внимание: Не поворачивайте рулевое колесо, если отсоединен нижний вал рулевой колонки, так как может возникнуть повреждение спиральной пружины и переключателей, расположенных на рулевом колесе.
Внимание: Убедитесь, что колеса находятся в положении, соответствующем прямолинейному движению.
Примечание: Отметьте положение его установки.
Снимите нижний вал рулевой колонки.

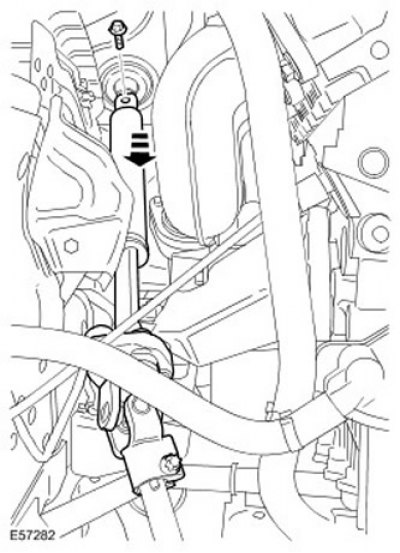

- Выверните и отбракуйте верхний болт нижнего вала рулевой колонки.
26. Снимите брызговики обоих передних крыльев. Для получения дополнительной информации обратитесь к Брызговик крыла (76.10.48)

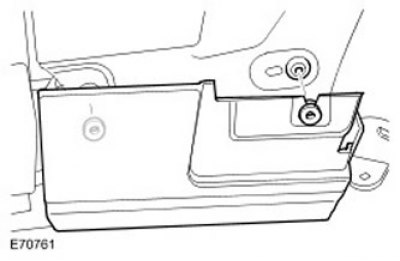

27. Снимите оба нижних молдинга крыла.
- Освободите два зажима.
- Повторите описанную выше процедуру с другой стороны автомобиля.
28. Снимите панель защелки капота. Для получения дополнительной информации обратитесь к Панель защелки капота (76.16.22)
Автомобили, выпущенные с 01/2007

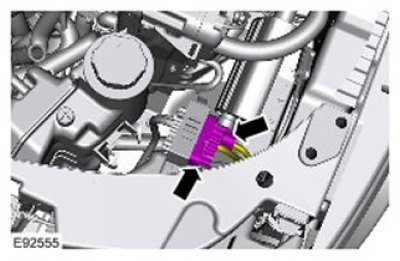

29. С левой стороны за передней фарой: Отсоедините электрический разъем жгута электропроводки рамы.
30. С левой стороны за передней панелью: Отсоедините 2 электрических разъема от жгута электропроводки рамы.

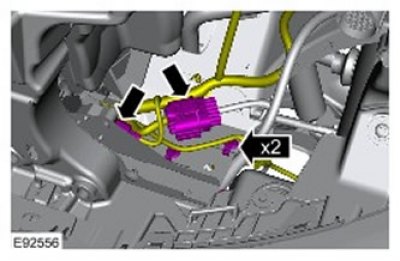

31. С левой стороны за фарой: Освободите 2 зажима с внутренней стороны крыла.
Все автомобили
32. Отсоедините впускной и выпускной шланги охлаждения работающего на топливе дополнительного отопителя.
- Освободите два зажима.
33. Отсоедините заливную горловину бачка системы омывания лобового стекла.

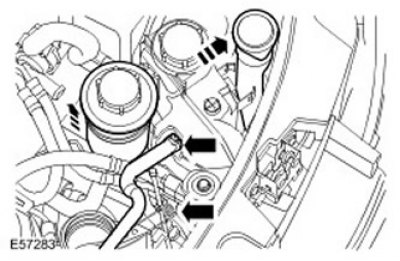

34. Отсоедините два шланга от расширительного бачка.
- Освободите два зажима.

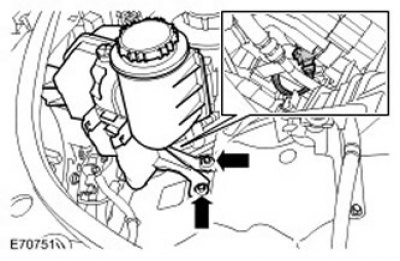

35. Снимите расширительный бачок.
- Выверните два болта.
- Отсоедините электрические разъемы.

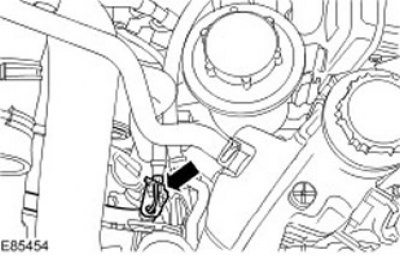

36. Отсоедините электрический разъем вентилятора охлаждения.

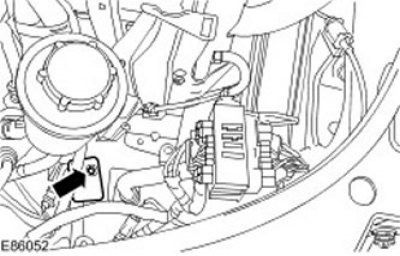

37. Отсоедините положительный кабель от аккумуляторной батареи.
- Отверните гайку.
- Отсоедините положительный провод от аккумуляторной батареи.

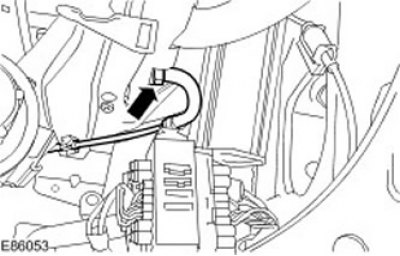

38. Отсоедините топливопровод подогревателя отопителя, работающего на топливе.
39. Отсоедините три электрических разъема от бачка омывателя.
40.
Примечание: Отметьте положение его установки.
Отсоедините два шланга от насоса омывателя.
41. Левая передняя сторона: Освободите провод датчика ABS.
- Освободите два зажима.
- Отсоедините электрические разъемы.

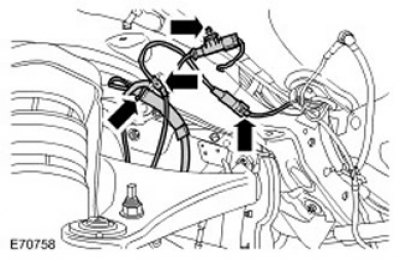

42. Левая передняя сторона: Отсоедините электрический разъем датчика износа тормозных колодок.
- Высвободите из четырех зажимов.

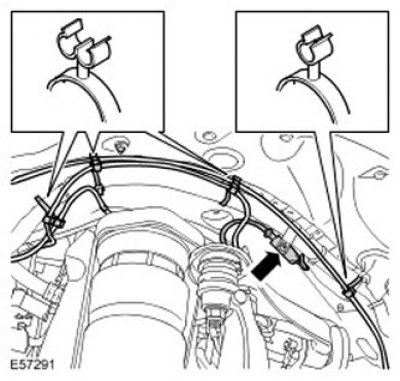

43. Левая передняя сторона: Отсоедините 2 воздухопровода.
- Освободите 5 зажимов.

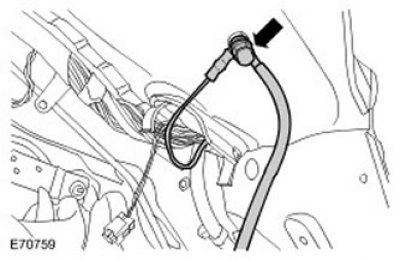

44. Левая передняя сторона: Отсоедините кабели "массы" от подрамника кузова.
- Отверните гайку.
- Отсоедините 2 провода массы.
45.
Внимание: Прежде чем отсоединять или снимать компоненты, очистите области, прилегающие к шарнирам и соединениям. Вставьте заглушки в открытые соединения, чтобы предотвратить попадание в них грязи.

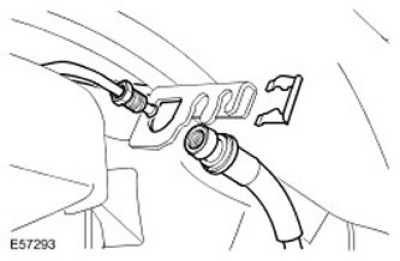

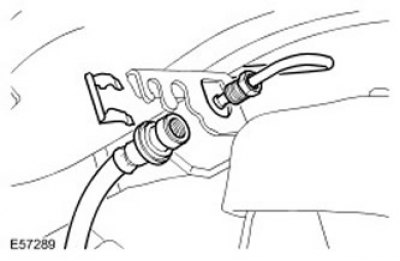

Левая передняя сторона: Снимите тормозной трубопровод.
- Положите гигроскопическую ткань для впитывания пролитого топлива.
- Отсоедините ниппельное соединение.
- Снимите хомут.
Автомобили, выпущенные до 01/2007

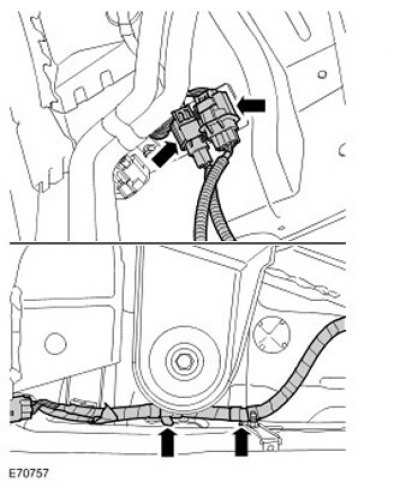

46. Отсоедините 3 электрических разъема от жгута электропроводки рамы.
- Отверните гайку.
Все автомобили
47. Справа спереди: Отсоедините трубопровод пневмоподвески от зажима жгута электропроводки.
48. Справа спереди: Освободите провод датчика ABS.
- Освободите два зажима.
- Отсоедините электрические разъемы.
49. Справа спереди: Отсоедините кабель "массы" двигателя от подрамника кузова.
- Отверните гайку.
50.
Внимание: Прежде чем отсоединять или снимать компоненты, очистите области, прилегающие к шарнирам и соединениям. Вставьте заглушки в открытые соединения, чтобы предотвратить попадание в них грязи.
Справа спереди: Снимите тормозной трубопровод.
- Положите гигроскопическую ткань для впитывания пролитого топлива.
- Отсоедините ниппельное соединение.
- Снимите хомут.
51. Отсоедините электрический разъем датчика температуры окружающего воздуха.
- Освободите зажим.
Автомобили, выпущенные до 01/2007
52. Отсоедините 2 электрических разъема от жгута электропроводки рамы.
- Освободите два зажима.
Все автомобили
53. Снимите молдинг правой задней боковой панели кузова. Для получения дополнительной информации обратитесь к Молдинг задней боковой панели кузова (76.43.55)
54. Снимите брызговик правого заднего крыла.
- Выверните пять винтов.
- Снимите стопорное кольцо.
- Отсоедините электрические разъемы.

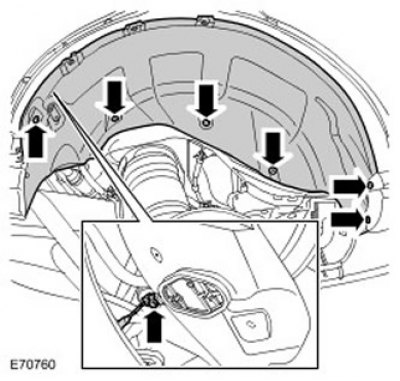

- Повторите описанную выше процедуру с другой стороны автомобиля.
55. Снимите накладку заднего бампера. Для получения дополнительной информации обратитесь к Кожух заднего бампера (76.22.74)
56. Освободите топливозаправочную горловину.
- Откройте лючок заливной горловины и снимите крышку.
- Выверните болт.
57.
Внимание: Прежде чем отсоединять или снимать компоненты, очистите области, прилегающие к шарнирам и соединениям. Вставьте заглушки в открытые соединения, чтобы предотвратить попадание в них грязи.
Справа сзади: Снимите тормозной трубопровод.
- Положите гигроскопическую ткань для впитывания пролитого топлива.
- Отсоедините ниппельное соединение.
- Снимите хомут.

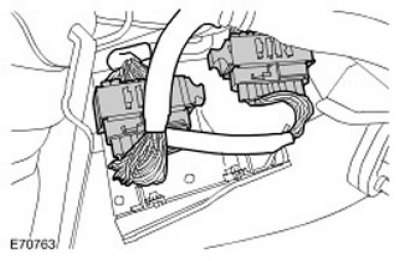

58. Слева сзади: Отсоедините 2 электрических разъема от жгута электропроводки рамы.
Смотрите источник на портале: Autoinstruction.ru
59.
Внимание: Прежде чем отсоединять или снимать компоненты, очистите области, прилегающие к шарнирам и соединениям. Вставьте заглушки в открытые соединения, чтобы предотвратить попадание в них грязи.
Слева сзади: Снимите тормозной трубопровод.
- Положите гигроскопическую ткань для впитывания пролитого топлива.
- Отсоедините ниппельное соединение.
- Снимите хомут.
60.
Внимание: Прежде чем отсоединять или снимать компоненты, очистите области, прилегающие к шарнирам и соединениям. Вставьте заглушки в открытые соединения, чтобы предотвратить попадание в них грязи.

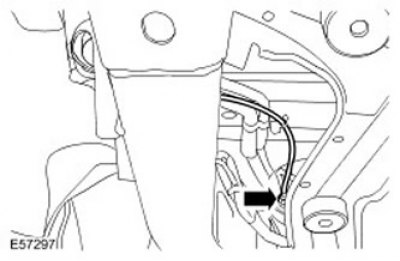

Слева сзади: Отсоедините впускную магистраль воздушного компрессора пневматической подвески.
61.
Внимание: Отметьте положение установки уплотнения.
Отсоедините кабель аварийного отпускания троса стояночного тормоза.

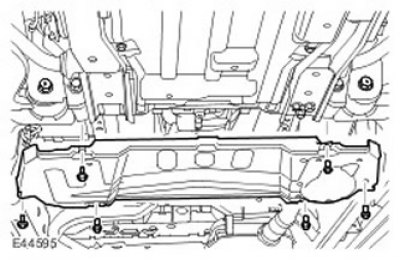

62. Снимите защиту коробки передач.
- Выверните шесть болтов.
Автомобили с автоматической коробкой передач
63. Снимите теплозащитный экран коробки передач.
- Выверните четыре болта.
64. Высвободите трос рычага селектора.
- Зафиксировав зажимную втулку дополнительным ключом, ослабьте контргайку.

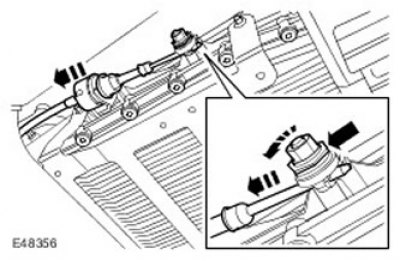

- Нажмите на фиксатор и освободите трос.
Все автомобили

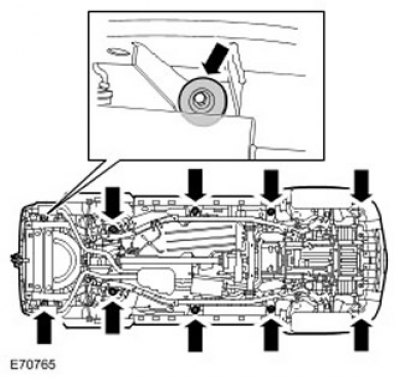

65. Выверните болты крепления опоры кузова.
- Снимите 10 дистанционных шайб.
66. Временно установите колеса в сборе с шинами.
- Заверните колесные гайки.
- Опустите автомобиль на подъемнике.
67.
Предостережение: Запрещается производить работы на автомобиле или под автомобилем, если он опирается только на домкрат. Всегда ставьте под автомобиль надежные опоры.
Внимание: Для предотвращения неустойчивости кузова при его подъеме с цельной рамы, установите привязные ремни для крепления автомобиля.
Примечание: Отметьте положение установки опор кузова.
Примечание: Опоры кузова обозначены различными цветами.

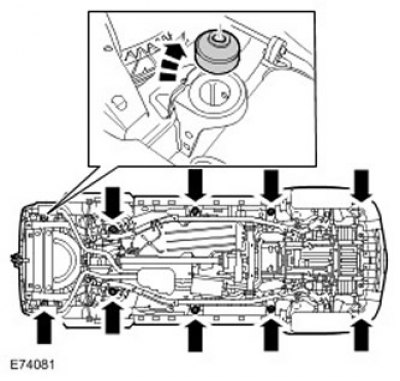

С помощью помощника поднимите и подоприте кузов.
- Снимите 10 опор кузова.
- С помощью помощника поднимите и подоприте кузов.
Установка
Все автомобили
1.
Внимание: Используйте новые болты.
Внимание: Убедитесь, что все компоненты свободны и не окажутся захваченными при опускании кузова на подрамник.
С помощью помощника установите кузов на подрамник.
- Установите опоры кузова.
- С посторонней помощью совместите опоры кузова с опорами подрамника.
- Вверните болты, но пока не затягивайте их до конца.
2. Снимите привязные ремни, крепящие кузов.
3.
Предостережение: Запрещается производить работы на автомобиле или под автомобилем, если он опирается только на домкрат. Всегда ставьте под автомобиль надежные опоры.
Поднимите автомобиль домкратом и установите опоры.
- Поднимите автомобиль, когда под подрамником кузова установлены опоры.
4. Стяните подрамник с кузовом болтами с усилием 133 Нм.
5. Снимите колеса с шинами.
Автомобили с автоматической коробкой передач
6. Подсоедините трос выбора передач.
Все автомобили
7. Закрепите трос аварийного отпускания стояночного тормоза.
- Очистите контактные поверхности элементов.
8.
Примечание: Снимите и отбракуйте заглушки.
Слева сзади: Подсоедините впускную магистраль воздушного компрессора пневматической подвески.
- Очистите контактные поверхности элементов.
9. Слева сзади: Подсоедините тормозной трубопровод.
- Очистите контактные поверхности элементов.
- Установите тормозной трубопровод.
- Установите на место зажим.
- Затяните штуцерное соединение тормозного трубопровода усилием 16 Нм.
10. Слева сзади: Подсоедините два электрических разъема жгута электропроводки кузова.
11. Справа сзади: Подсоедините тормозной трубопровод.
- Очистите контактные поверхности элементов.
- Установите тормозной трубопровод.
- Установите на место зажим.
- Затяните штуцерное соединение тормозного трубопровода усилием 16 Нм.
12. Закрепите топливозаправочную горловину.
- Затяните болт (момент затяжки 10 Нм).
13. Установите брызговик правого заднего крыла.
14. Установите накладку заднего бампера. Для получения дополнительной информации обратитесь к Кожух заднего бампера (76.22.74)
15. Установите молдинг правой задней боковой панели кузова. Для получения дополнительной информации обратитесь к Молдинг задней боковой панели кузова (76.43.55)
Автомобили, выпущенные до 01/2007
16. Подсоедините 3 электрических разъема к жгуту электропроводки рамы.
- Зафиксируйте три зажима.
Все автомобили
17. Левая передняя сторона: Подсоедините тормозной трубопровод.
- Очистите контактные поверхности элементов.
- Установите тормозной трубопровод.
- Закрепите зажим.
- Затяните штуцерное соединение тормозного трубопровода усилием 16 Нм.
18. Левая передняя сторона: Подсоедините кабель "массы" подрамника кузова.
- Подсоедините кабели массы.
- Затяните гайку (момент затяжки 25 Нм).
19. Левая передняя сторона: Закрепите воздуховоды в зажимах.
20. Левая передняя сторона: Подсоедините электрический разъем датчика износа тормозных колодок.
- Закрепите фиксаторы.
21. Левая передняя сторона: Подсоедините провод датчика ABS.
- Подсоедините электрический разъем.
- Закрепите фиксаторы.
22. Закрепите кронштейн системы выпуска работающего на топливе дополнительного отопителя.
23.
Примечание: Установите детали в первоначальные положения.
Подсоедините шланги насоса омывателя.
24. Подсоедините электрические разъёмы бачка омывателя.
25. Справа спереди: Закрепите жгуты электропроводки подрамника.
- Закрепите 2 зажимами.
26. Справа спереди: Подсоедините тормозной трубопровод.
- Очистите контактные поверхности элементов.
- Установите тормозной трубопровод.
- Закрепите зажим.
- Затяните штуцерное соединение тормозного трубопровода усилием 16 Нм.
27. Справа спереди: Подсоедините провод датчика ABS.
- Подсоедините электрический разъем.
- Закрепите зажимами.
28. Справа спереди: Установите трубопровод пневмоподвески в зажим жгута электропроводки.
29. Справа спереди: Подсоедините провод массы двигателя к кузову.
- Затяните гайку (момент затяжки 25 Нм).
30. Подсоедините жгут электропроводки датчика температуры наружного воздуха.
- Подсоедините электрический разъем.
- Закрепите зажим.
Автомобили, выпущенные до 01/2007
31. Подсоедините 2 электрических разъема к жгуту электропроводки рамы.
- Зафиксируйте два зажима.
Все автомобили
32. Присоедините шланги охлаждения работающего на топливе дополнительного отопителя.
- Зафиксируйте зажимы.
33. Закрепите положительный провод аккумулятора.
34. Установите панель защелки капота. Для получения дополнительной информации обратитесь к Панель защелки капота (76.16.22)
Автомобили, выпущенные с 01/2007
35. Пропустите жгут электропроводки рамы через переднее крыло.
36. С левой стороны за передней фарой: Подсоедините электрический разъем жгута электропроводки рамы.
37. С левой стороны за передней панелью: Подсоедините 2 электрических разъема к жгуту электропроводки рамы.
38. С левой стороны за фарой: Закрепите 2 зажима на внутренней стороне крыла.
Все автомобили
39. Установите расширительный бачок системы охлаждения.
- Подсоедините электрический разъем.
- Затяните болты с моментов затяжки 10 Нм.
40. Присоедините шланги к расширительному бачку системы охлаждения.
- Закрепите зажимами.
41. Установите заливную горловину бачка омывателя лобового стекла.
42. Закрепите бачок усилителя рулевого управления.
- Расположите и закрепите на опорном кронштейне.
43. Подсоедините электрический разъем вентилятора охлаждения.
44. Установите брызговики обоих передних крыльев. Для получения дополнительной информации обратитесь к Брызговик крыла (76.10.48)
45. Установите нижний молдинг крыла.
- Введите в зацепление 2 зажима.
- Повторите описанную выше процедуру с другой стороны автомобиля.
46.
Примечание: Снимите и отбракуйте заглушки.
Присоедините трубопроводы кондиционера высокого и низкого давления.
- Очистите контактные поверхности элементов.
- Установите новые уплотнительные кольца.
47. Присоедините электрический разъем датчика низкого давления кондиционера.
- Закрепите зажим жгута проводов.
48. Подсоедините жгут электропроводки к свечам накаливания.
- Зафиксируйте жгут электропроводки свечей подогрева.
49. Установите модуль управления системой полного привода (4WD). Для получения дополнительной информации обратитесь к Модуль управления приводом на четыре колеса (4WD) (41.30.01)
Автомобили, выпущенные с 01/2007
50. Подоедините электрический разъем датчика температуры охлаждающей жидкости двигателя (ЕСТ).
- Закрепите зажим.
Все автомобили
51. Закрепите кассеты и жгуты электропроводки двигателя и коробки передач.
52. Подсоедините два электрических разъема жгута электропроводки двигателя.
53. Подсоедините два электрических разъема жгута электропроводки коробки передач.
54. Установите кассеты жгутов электропроводки двигателя и коробки передач.
55. Установите поддон дополнительной аккумуляторной батареи. Для получения дополнительной информации обратитесь к Полка для дополнительного аккумулятора (76.10.31)
56.
Примечание: Убедитесь, что колеса находятся в положении, соответствующем прямолинейному движению.
Присоедините нижний вал рулевой колонки.
- Очистите контактные поверхности элементов.
- Вверните новый блокирующий болт и затяните усилием 25 Нм.
57. Присоедините шланги охлаждающей жидкости отопителя.
- Закрепите зажимами.
58.
Примечание: Снимите и отбракуйте заглушки.
Подсоедините вакуумный шланг усилителя тормозов.
59. Установите полку аккумуляторной батареи.
- Затяните гайки (момент затяжки 12 Нм).
60. Установите выступающую панель боковой стенки аккумуляторного ящика.
61. Установите боковую стенку батарейного отсека.
- Закрепите зажимами.
62. Присоедините положительный кабель к аккумуляторной батарее.
- Присоедините положительный кабель аккумуляторной батареи к BJB.
- Затяните гайку (момент затяжки 25 Нм).
- Установите уплотнительное кольцо.
- Установите крышку BJB.
Автомобили с механической коробкой передач.
63. Установите верхнюю панель консоли пола. Для получения дополнительной информации обратитесь к Верхняя панель консоли пола (76.25.11)
64. Закрепите опорный кронштейн рычага переключения передач.
- Затяните болты (момент затяжки 25 Нм).
- Закрепите защитный чехол.
- Установите звукоизоляционную прокладку.
Все автомобили
65. Установите воздушный фильтр в сборе. Для получения дополнительной информации обратитесь к Воздушный фильтр (19.10.01)
66. Подсоедините провод "массы" аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация.
67. Долейте охлаждающей жидкости в систему охлаждения и удалите из нее воздух. Для получения дополнительной информации обратитесь к Слив/ заливка охлаждающей жидкости и удаление воздуха из системы охлаждения (26.10.01)
68. Заправьте кондиционер. Для получения дополнительной информации обратитесь к Утилизация хладагента, вакуумирование и заправка системы воздушного кондиционирования (A/C) (82.30.02)
69. Прокачайте тормозную систему. Для получения дополнительной информации обратитесь к Удаление воздуха из системы тормозов (70.25.02)
70. Установите колеса с шинами.
- Затяните гайки (момент затяжки 140 Нм).
Автомобили с автоматической коробкой передач
71. Отрегулируйте трос селектора. Для получения дополнительной информации обратитесь к Регулировка троса рычага выбора передач (44.30.04)
