Общее описание
Датчик температуры охладителя представляет собой термистор (резистор, сопротивление которого меняется в зависимости от температуры). Изменение сопротивления датчика прямым образом влияет на уровень напряжения его выходного сигнала. С УМЕНЬШЕНИЕМ температуры датчика его сопротивление УВЕЛИЧИВАЕТСЯ, и наоборот. Отказ в контуре CTS приводит к записи в память модуля кода неисправности 22. В случае высвечивания такого кода в ходе диагностики неисправностей системы в большинстве случаев правильным решением является замена датчика или электропроводки его контура.
Проверка
1. Для проверки датчика произведите измерение его сопротивления сперва в холодном состоянии (при температуре 10-27°С сопротивление датчика должно составлять 17.900-10.800 Ом). Затем запустите двигатель и прогрейте его до нормальной рабочей температуры. Сопротивление CTS должно упасть (при температуре 83-94°С = 1.170-820 Ом).

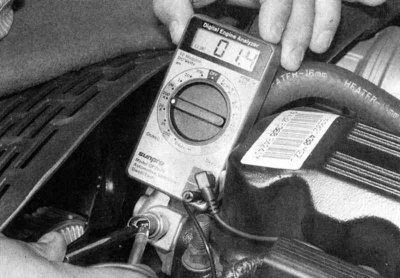

Измерение сопротивления CTS на модели 4.0 л.

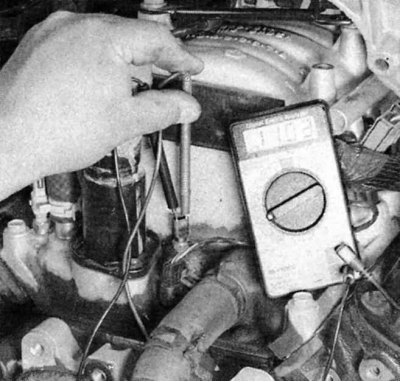

2. Доступ к CTS на двигателях 5.2 л чрезвычайно затруднен. Для проверки сопротивления датчика сперва снимите генератор, затем компрессор кондиционера воздуха.
3. Проверьте опорное напряжение при включенном зажигании (не запуская двигатель). Оно должно составлять приблизительно 5.0 В.

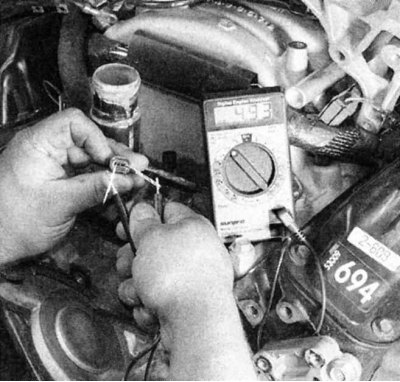

4. При помощи вольтметра проверьте опорное напряжение CTS. Оно должно составлять приблизительно 5.0 В.
Замена
Внимание! Перед тем как приступать к выполнению проц2едуры дождитесь полного остывания двигателя.
1. Перед установкой нового датчика оберните его резьбовую часть тефлоновой уплотнительной лентой (или лентой ФУМ), которая призвана предотвратить развитие коррозии и утечек по резьбе датчика в дальнейшем.
2. Для снятия датчика прижмите стопорный язычок и рассоедините электрический разъем, затем осторожно выкрутите датчик. Во избежание заметных потерь охладителя как можно скорее вверните новый датчик.
Внимание! Обращайтесь с CTS с осторожностью. Повреждение датчика способно сказаться на функционировании всей системы впрыска топлива.

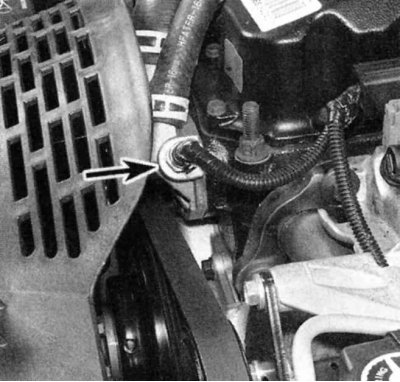

Местоположение CTS на двигателях 4.0 л.

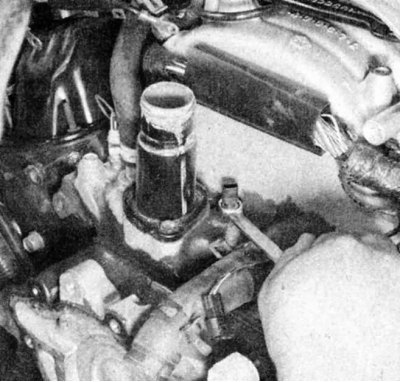

3. На моделях 5.2 л сперва, для обеспечения доступа к CTS, снимите генератор и компрессор системы кондиционирования воздуха.
4. Установку производите в обратном порядке.
