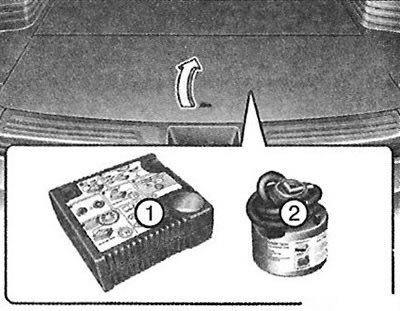

1. Компрессор.
2. Флакон с герметиком.

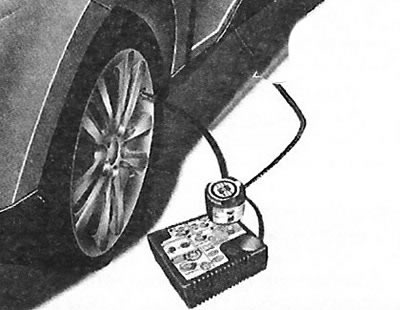

С помощью комплекта TireMobilityKit Вы можете продолжить движение даже после прокола шины. Система из компрессора и герметизирующего состава позволяет эффективно и удобно заделать большинство проколов в шине легкового автомобиля, полученных от гвоздей или похожих предметов, и снова накачать шину.
После того, как Вы убедитесь, что шина надежно загерметизирована, можно осторожно продолжать поездбой приваренные к раме пластины с двумя выступами и приподнятым краем для контакта с домкратом.
Предупреждение! Месторасположение домкрата. Для уменьшения риска получения травмы не используйте ничего, кроме домкрата из комплекта автомобиля, установленного в специально предназначенном для него месте; никогда не ставьте домкрат под какой-либо другой частью автомобиля.

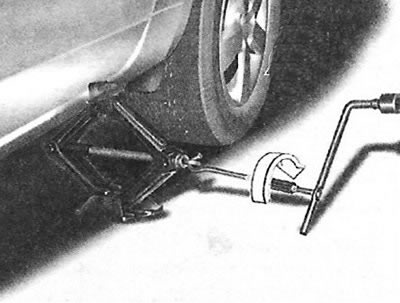

8. Вставив рукоятку домкрата и поворачивая ее по часовой стрелке, поднимайте автомобиль до тех пор, пока колесо не оторвется от земли. Это расстояние составляет примерно 30 мм. Перед тем как откручивать колесные гайки, убедитесь в устойчивости автомобиля и в отсутствии возможностей его передвижения или соскальзывания.
9. Ослабьте колесные гайки и открутите их вручную. Плавно снимите колесо со шпилек и положите его плашмя, чтобы оно не укатилось. Для установки колеса на ступицу возьмите запасное колесо, совместите отверстия со шпильками и надвиньте колесо на них. При возникновении затруднений, слегка наклоните колесо и совместите верхнее отверстие в колесе с верхней шпилькой. Затем покачайте колесо из стороны в сторону и надвиньте его на другие шпильки.
Предупреждение! У колес и колпаков могут быть острые края. Чтобы не получить тяжелую травму, обращайтесь с ними осторожно. Перед установкой убедитесь в отсутствии инородных тел, которые могут помешать прочному соединению колеса со ступицей (например, грязи, смолы, гравия и т. д.). Если что-то подобное имеется, уберите. При плохом соприкосновении монтажных поверхностей колеса и ступицы возможно ослабление колесных гаек, и, как следствие, потеря колеса. Это может стать причиной тяжелой травмы или смерти.
10. Для переустановки колеса придерживайте его на шпильках, накрутите на них колесные гайки и затяните их вручную. Гайки следует накручивать стороной с малым диаметром внутрь. Для уверенности в плотной посадке подергайте колеса, затем снова как можно сильнее затяните гайки вручную.
11. Поворачивая колесный ключ против часовой стрелки, опустите автомобиль на землю.

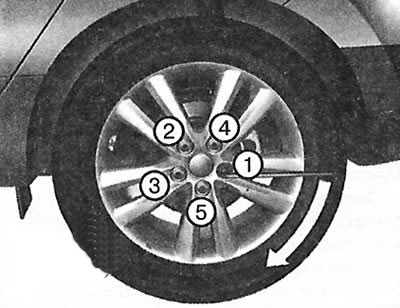

Затем установите ключ, как показано на рисунке, и затяните колесные гайки. Следите, чтобы торцевая насадка плотно обхватывала гайку. Не становитесь на рукоятку ключа и не удлиняйте ее трубой. Пройдите по окружности колеса, затягивая каждую гайку, пока все не будут плотно затянуты. Затем дважды проверьте затяжку каждой гайки. После замены колес как можно скорее обратитесь к авторизованному дилеру компании Hyundai, чтобы затянуть колесные гайки нужным моментом.
Момент затяжки колесных гаек
Колесо из стали и алюминиевого сплава: 9-11 кгс·м.
При наличии манометра снимите колпачок с ниппеля и проверьте давление в шине. Если давление ниже нормы, поезжайте на небольшой скорости до ближайшей станции техобслуживания и накачайте шину до нужного уровня давления. Если оно слишком высокое, доведите его до нормы. После проверки и корректировки давления в шине не забывайте надевать колпачок ниппеля. Без колпачка возможна утечка воздуха из шины. При потере колпачка ниппеля, купите новый и наденьте его как можно скорее. После замены шины закрепите спущенное колесо в предназначенном для него месте и положите обратно на свои места домкрат и инструменты.
Внимание. У колесных шпилек и гаек Вашего автомобиля метрическая резьба. Во время снятия колеса проследите, чтобы затем установить те же самые гайки, а при их замене - гайки с метрической резьбой и аналогичным типом фаски. Установка гайки с неметрической резьбой на шпильку с метрической резьбой или наоборот не обеспечит надежного соединения колеса со ступицей и испортит шпильку так, что ее нужно будет заменить. Имейте в виду, что у большей части колесных гаек неметрическая резьба. Будьте очень внимательны перед установкой купленных впоследствии колесных гаек или колес. Если сомневаетесь, проконсультируйтесь с авторизованным дилером Hyundai.
Предупреждение! Колесные шпильки. Повреждение шпилек может привести к потере их способности удерживать колесо, что в свою очередь приводит к потере колеса, столкновению и тяжелым травмам.
Для предотвращения «громыхания» домкрата, рукоятки домкрата, колесного ключа и запасного колеса складывайте их правильно.
Внимание.
- Не отвечающее требованиям давления в шине запасного колеса.
- Как можно скорее после установки запасного колеса проверьте давление в шине. При необходимости, отрегулируйте его до заданного значения.
Указания о безопасном использовании комплекта TireMobilityKit
- Остановите машину у края дороги так, чтобы Вы могли работать с комплектом TireMobilityKit в стороне от движения машин. Установите треугольный знак аварийной остановки на положенном расстоянии, чтобы проезжающие автомобили могли объехать место Вашей остановки.
- Чтобы автомобиль не мог сдвинуться с места, даже если место остановки достаточно горизонтальное, всегда пользуйтесь стояночным тормозом.
- Пользуйтесь комплектом TireMobilityKit только для герметизации/накачивания шин для пассажирских автомобилей. Не применяйте для шин мотоциклов, мотороллеров и любых других типов шин.
- Не вытаскивайте никаких посторонних предметов, таких как гвозди или шурупы, которыми была проколота шина.
- Перед тем, как пользоваться комплектом TireMobilityKit, прочитайте меры предосторожности на этикетке бутыля с герметиком!
- Работа с автомобилем должна проводиться на открытом воздухе при работающем двигателе. В противном случае работа компрессора может в итоге разрядить автомобильный аккумулятор.
- Когда Вы пользуетесь комплектом TireMobilityKit, ни в коем случае не оставляйте его без присмотра.
- Не оставляйте компрессор включенным дольше 10 минут за один раз, иначе он перегреется.
- Если окружающая температура ниже 30°С, то пользоваться комплектом TireMobilityKit нельзя.
- Не используйте герметизирующий состав после истечения срока годности, дата которого нанесена на этикетку флакона.
- Храните в местах, недоступных для детей.
Оригинал расположен на ресурсе AutoInstruction.ru
Технические данные
- Напряжение системы: 12 В.
- Рабочее напряжение: 10-15 В.
- Потребляемый ток: 15 А максимально.
- Пригоден для использования в диапазоне температур: -30 ~ +70°С.
- Максимальное рабочее давление: 6 Бар.
Размеры:
- Компрессор: 168x150x68 мм.
- Флакон с герметиком: 104x85 мм.
- Масса компрессора: 1,05 кг.
- Объем герметика: 300 мл.
Примечание. Герметизирующий состав и запасные части можно приобрести и заменить у авторизованного дилера автомобилей или шин. Пустые флаконы от герметика можно утилизировать как бытовой мусор. Жидкие остатки герметизирующего состава должны быть утилизированы дилером автомобилей или шин, или в соответствии с местным нормативами по утилизации отходов.
