Тахометр
1. Подключить диагностический прибор.
2. Сравнить показания диагностического прибора с показаниями тахометра.
Топливный расходомер
1. Отсоединить разъем датчика расхода топлива.
2. Подключить испытательную лампу (3-4 ватта 12 V) к контактам 5 и 6, со стороны разъема.
3. Повернуть замок зажигания в положение «Включено». Лампа должна светиться, а стрелка расходомера — отклонятся.
Датчик уровня топлива
1. С помощью мультиметра измерить сопротивление на контактах 5 и 6 (А) в каждом из крайних положений датчика.
2. Проверить плавность измерения сопротивления при перемещении поплавка от 0 до «П».
3. Если значение сопротивления не соответствует норме, заменить датчик уровня в сборе.
Датчик температуры двигателя
1. Отсоединить трехконтактный разъем датчика температуры в моторном отсеке.
2. Включить зажигание. Индикатор температуры должен показывать «Холодный». Выключить зажигание.
3. Подсоединить контрольную лампу (3.4 Ватта 12 V) к контакту 2 и массе.
4. Включить зажигание. Контрольная лампа должна загореться, а индикатор температуры должен показать "горячий".
5. Проверить сопротивление омметром между контактами 2 и массой.
6. Проверить соответствие сопротивления датчика по таблице. Если значение сопротивления не соответствует норме — заменить датчик.
Датчик давления масла
1. Проверить непрерывность цепи между контактом датчика и корпусом двигателя. Цепь должна быть замкнута при работающем двигателе и разомкнута — при неработающем.
2. Если условия не выполняются, заменить датчик.
Индикатор уровня тормозной жидкости
1. Отсоединить разъем датчика уровня тормозной жидкости.
2. Проверить непрерывность цепи между контактами 1 и 2. При нажатии на шток датчик должен замыкаться.
Предупредительная лампа уровня тормозной жидкости
1. Запустить двигатель.
2. Снять автомобиль со стояночного тормоза.
3. Отсоединить разъем датчика уровня тормозной жидкости.
4. Соединить контакты 1 и 2 разъема. Предупредительная лампа должна загореться.
Выключатель положения стояночного тормоза

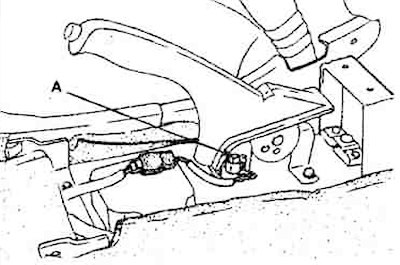

Выключатель находится под ручным тормозом (А). При нажатии на выключатель, его контакты размыкаются.
1. Проверить на непрерывность цепи разъемов выключателя. Если стояночный тормоз активирован — цепь замкнута, если деактивирован — цепь разомкнута.
