Описание системы
Система иммобилайзера состоит из пассивного приемоответчика (для взаимного опознавания), смонтированного в головке ключа автомобиля, и антенного блока «Smartra» (Smart Transponder Antenna).
Блок «Smartra» включает в себя встроенную индуктивную антенну и электронные схемы, соединенные с выключателем зажигания. Блок «Smartra» соединен с блоком управления двигателем специальной линией связи.
Такой способ управления блоком «Smartra» является наиболее целесообразным, т.к. запуском двигателя управляет блок управления двигателем.

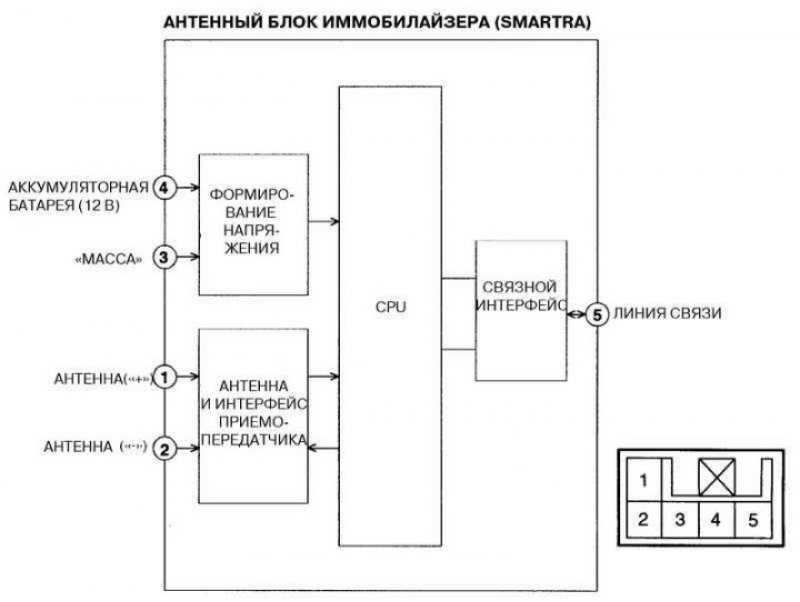

Рис. 7.77. Блок-схема антенного блока иммобилайзера
Принцип действия системы блока управления двигателем
Блок управления двигателем производит опознавание ключа зажигания с помощью специального кодирующего алгоритма, действующего параллельно в приемоответчике. Запуск двигателя возможен только при совпадении результатов действия алгоритма. В блоке управления двигателем хранятся данные всех приемоответчиков, прилагаемых к автомобилю.
Блок управления двигателем и блок «Smartra» сообщаются между собой по специальной линии связи. Блок управления двигателем устанавливает связь по линии К либо с блоком «Smartra», либо с другими устройствами (например, с проверочным прибором при техническом обслуживании) путем включения мультиплексора и запуска специальных процедур связи. Мультиплексор является частью аппаратного обеспечения блока управления двигателем. Блок «Smartra» осуществляет связь через приемоответчик, встроенный в ключ зажигания. Связь осуществляется на радиочастоте 125 кГц. Блок «Smartra» установлен на выключателе зажигания рядом с рамочной приемо-передающей радиоантенной. Принимаемый рамочной антенной радиочастотный сигнал преобразуется блоком «Smartra» в сообщения для серийной связи, а принимаемые от блок управления двигателем сообщения преобразуются в радиочастотный сигнал, передаваемый через антенну на приемоответчик.
Блок «Smartra» не производит опознавания приемоответчика или вычисления алгоритма кодирования. Он представляет собой усовершенствованный интерфейс, который преобразует получаемый на радиочастоте поток данных от приемоответчика в последовательность сообщений, выдаваемых на блок управления двигателем, и наоборот.
Приемоответчик – типа «Hitag2» с усовершенствованным алгоритмом кодирования. При программировании ключа в приемоответчик вводятся специальные данные автомобиля, которые записываются его запоминающим устройством. Процедура записи – одноразовая, поэтому содержимое памяти приемоответчика изменить невозможно. Данные вводятся в виде цепочки в 9 байт, составляемой на заводе-изготовителе. Содержимое памяти приемоответчика делится на две цепочки, которые носят название «опознаватель» и «пароль ключа».
После этого программирования память приемоответчика блокируется и ее содержимое невозможно считать или изменить. Приемоответчик переходит из состояния «чистый» в состояние «запрограммированный».
Кроме того, каждый приемоответчик имеет собственный идентификационный номер IDE в 32 бит. Номера IDE приемоответчиков не повторяются. Номер IDE вводится на заводе-изготовителе и может только считываться.
Опознаватель и пароль ключа не передаются от блока управления двигателем на приемоответчик или обратно. Передаются только результаты действия алгоритма кодирования. По результату кодирования вычислить специальные данные автомобиля почти невозможно.
Для программирования ключей или иных целей блок управления двигателем соединяется с проверочным устройством, в качестве которого может служить заводской тестер для технического обслуживания, используемый на сервисных станциях. Связь осуществляется по протоколу линии К блока управления двигателем.
