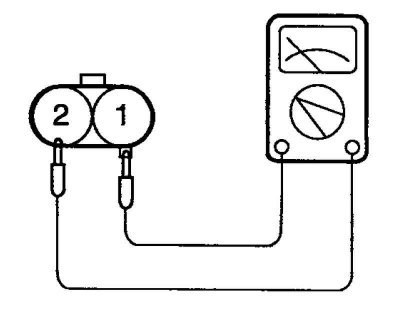

Рис. 7.2. Измерение сопротивления первичной обмотки катушки зажигания
Измерьте сопротивление первичной обмотки катушки между выводами 1 и 2 разъемов С18-2 и С68-1 (катушка зажигания для цилиндров №1 и №4) катушки зажигания и между выводами 1 и 2 разъемов С18-1 и С68-2 (катушка зажигания для цилиндров №2 и №3) катушки зажигания (рис. 7.2).
Номинальное значение: 0,5 ±0,05 Ом.

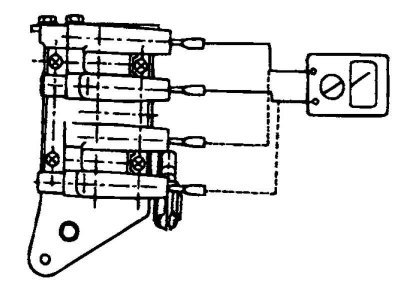

Рис. 7.3. Измерение сопротивления вторичной обмотки катушки зажигания
Измерьте сопротивление вторичной обмотки между выводами высокого напряжения для цилиндров №1 и №4, а также для цилиндров №2 и №3 (рис. 7.3).
Номинальное значение: 12,1±1,8 кОм.
Внимание! Перед измерением сопротивления вторичной обмотки убедитесь, что разъем катушки зажигания отсоединен.
