Приемоответчик (встроен в ключ)

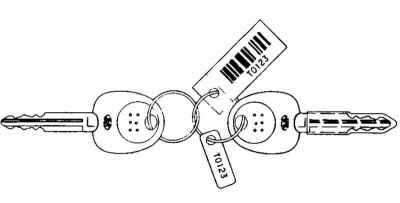

Рис. 7.78. Приемоответчик
При включении зажигания рамочная антенна выдает энергию на приемоответчик, который накапливает энергию в конденсаторе.
Как только выдача энергии от рамочной антенны прекращается, приемоответчик выдает секретные данные, используя накопленную энергию.
В приемоответчике используется усовершенствованный алгоритм кодирования. При программировании ключа в приемоответчик вводятся специальные данные автомобиля, которые записываются в память приемоответчика. Запись одноразовая, в силу чего содержимое памяти приемоответчика дополнить или изменить невозможно.
Антенный блок иммобилайзера («Smartra»)

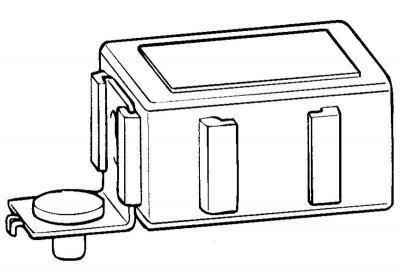

Рис. 7.79. Антенный блока иммобилайзера
Блок «Smartra» обеспечивает связь с приемоответчиком, встроенным в ключ зажигания. Связь осуществляется на радиочастоте 125 кГц. Блок «Smartra» установлен на выключателе зажигания рядом с рамочной приемо-передающей радиоантенной.
Принятый рамочной антенной радиочастотный сигнал преобразуется блоком «Smartra» в сообщения серийной связи. Сообщения, принятые от блока управления двигателем, преобразуются в радиочастотный сигнал, который через антенну передается а приемоответчик ключа.
Блок «Smartra» не производит проверки правильности распознавания приемоответчика и вычисления алгоритма кодирования. Он является лишь усовершенствованным интерфейсом, который преобразует поток радиочастотных данных от приемоответчика в серию сообщений на блок управления двигателем, и наоборот.
Блок управления двигателем

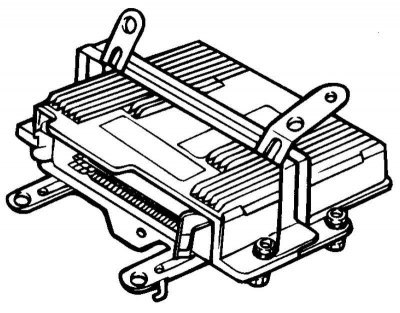

Рис. 7.80. Блок управления двигателем
Блок управления двигателем проверяет ключ зажигания по специальному алгоритму кодирования, который одновременно программируется в приемоответчике и блоке управления двигателем. Запуск двигателя возможен только при совпадении результатов действия алгоритмов. Данные приемоответчиков всех действующих ключей автомобиля хранятся в памяти блока управления двигателем.
Разъем линии передачи данных

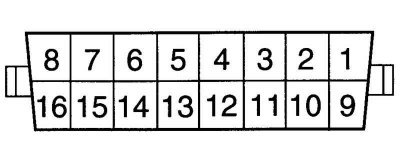

Рис. 7.81. Разъем линии передачи данных
Диагностические коды считываются путем присоединения к разъему вольтметра или прибора «Hi-Scan2».
Диагностический прибор

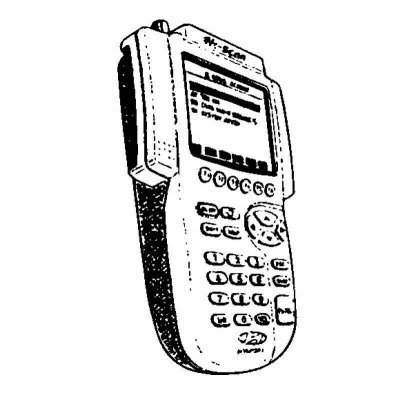

Рис. 7.82. Диагностический прибор
Прибор имеет функции ICM («Smartra»), ЕСМ (блок управления двигателем), диагностики и замены ключа.
Аварийный запуск с помощью диагностического прибора
Если блок управления двигателем определяет неисправность блока «Smartra» или приемоответчика, он задействует в системе иммобилайзера функцию аварийного запуска двигателя. Аварийный запуск возможен только, если в память блока управления двигателем был ранее введен пароль пользователя (4 цифры). Пароль выбирается владельцем автомобиля и вводится на сервисной станции. Для аварийного запуска блок управления двигателем разблокируется на 30 с только при условии, что блок управления двигателем и пароль пользователя находятся в состоянии «запрограммирован» и введенный пароль пользователя является правильным. Двигатель можно запустить только в течение этого времени, по затем запуск становится невозможным.
При выдаче неправильного пароля пользователя блок управления двигателем отклоняет запрос на запуск в течение одного часа. Длительность этого отклонения невозможно сократить путем отключения аккумуляторной батареи или любыми иными действиями. После подключения батареи таймер начинает отсчет с нуля.
Аварийный запуск с помощью ключа зажигания
Функцию аварийного запуска можно также активировать с помощью ключа зажигания. При этом пароль пользователя выдается на блок управления двигателем путем специальной последовательности включений и выключений зажигания. Блок управления двигателем разблокируется на 30 с только при условии, что блок управления и пароль пользователя находятся в состоянии «запрограммирован» и введенный пароль пользователя правильный. Двигатель можно запустить только в течение этого времени, затем запуск становится невозможным. После ввода нового пароля таймер начинает отсчет 30-секундного периода с нуля.
После выключения зажигания блок управления двигателем блокируется по истечении 8 с. Для следующего запуска требуется повторный ввод пароля пользователя.
Диагностика неисправностей иммобилайзера
Система диагностики контролирует:
- связь между блоком управления двигателем и блоком «Smartra»;
- работу блока «Smartra» и приемоответчика;
- хранящиеся в памяти блока управления двигателем данные, относящиеся к работе иммобилайзера.
Ошибки иммобилайзера разделены на три группы, каждая из которых включает в себя четыре типичных ошибки (неисправность схем, диапазон схем/ отклонение характеристик, низкий уровень сигнала/высокий уровень). Данная классификация ошибок представлена на приведенной таблице.
Замена блока управления двигателем и блока «Smartra»
Неисправный блок управления двигателем заменяется «чистым» или «нейтральным» блоком. При этом все ключи необходимо запрограммировать в новом блоке. Не запрограммированные в новом блоке ключи действовать не будут (см. процедуру программирования ключей). Поскольку изменить программирование приемоответчиков невозможно, специальные данные автомобиля должны остаться без изменения.
При замене блока «Smartra» каких-либо специальных процедур не требуется. Вместо старого блока «Smartra» устанавливается новый. В этом устройстве не хранится никаких данных, связанных с приемоответчиком.
Нейтрализация блока управления двигателем
Блок управления двигателем приводится в «нейтральное» состояние с помощью проверочного прибора.
В замок зажигания вставляется ключ автомобиля, и при включении зажигания его данные записываются. Блок управления двигателем запрашивает у проверочного прибора специальные данные автомобиля. Сообщения связи определяются как «нейтральный режим». После успешного приема данных блока управления двигателем переходит в нейтральное состояние.
Блок управления двигателем остается заблокированным и не обеспечивает режим аварийного запуска и функции «двукратное включение зажигания».
Программирование ключей производится так же, как и для «чистого» блока управления двигателем. В силу невозможности изменения программирования приемоответчиков специальные данные автомобиля должны остаться без изменения. Для изменения данных необходимо располагать новыми ключами с чистым приемоответчиком.
