Снятие
1. Слейте масло из коробки передач и тормозную жидкость из гидравлического привода сцепления.
2. Снимите коробку передач.

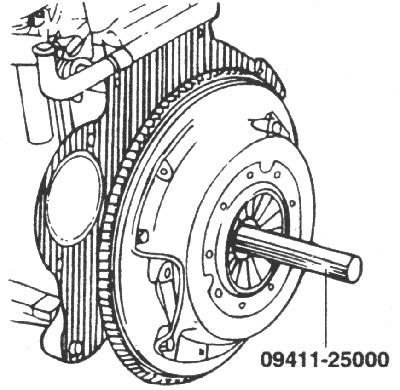

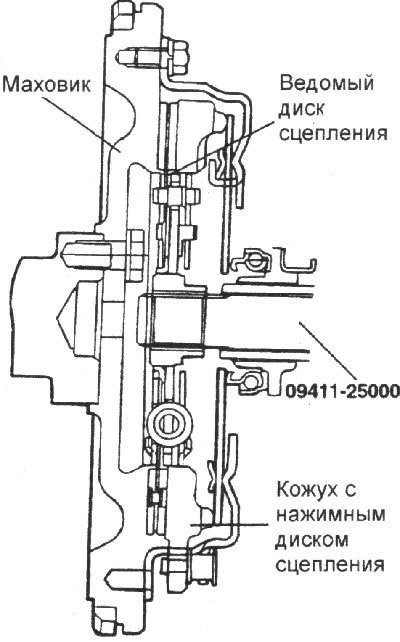

3. Установите оправку 09411–25000 для центрирования диска сцепления, которая в данном случае исключит падение ведомого диска сцепления.

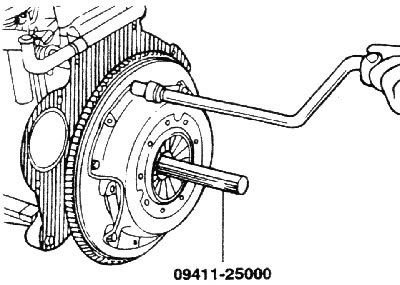

4. Постепенно по диагонали ослабьте болты крепления сцепления в сборе, поворачивая каждый болт на S оборота до тех пор, пока не прекратится действие диафрагменной пружины, и болты могут быть отвинчены вручную. Снимите кожух сцепления с нажимным диском и диск сцепления.
Внимание! Не очищайте растворителем диск сцепления или подшипник выключения сцепления.
Желательно снять маховик и проверить заднее уплотнительное кольцо коленчатого вала на отсутствие утечек. При необходимости, замените уплотнительное кольцо.
Проверка кожуха сцепления с нажимным диском
1. Проверьте диафрагменную пружину в местах контакта с подшипником выключения сцепления на отсутствие износа, трещин и определите различие высоты концов диафрагменной пружины. При наличии дефектов замените кожух сцепления с нажимным диском.
2. Проверьте нажимной диск на отсутствие трещин, пригара и износ поверхности.
3. Проверьте надежность заклепочных соединений.
Проверка ведомого диска сцепления
1. Проверьте надежность заклепочных соединений фрикционных накладок к диску сцепления. При наличии дефектов замените диск сцепления.

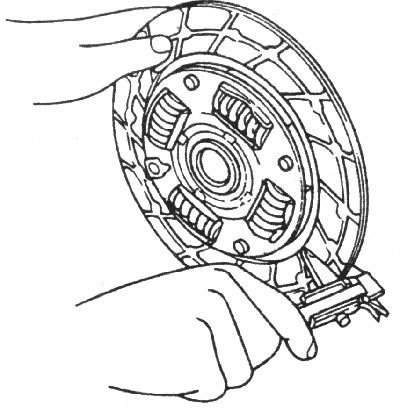

2. Проверьте толщину ведомого диска в свободном состоянии.
9. Проверьте пружины ведомого диска на отсутствие люфта и повреждений и, при необходимости, замените неисправный диск.
10.Очистите шлицы первичного вала коробки передач и установите на вал диск сцепления. Если диск сцепления перемещается по валу с трудом или слишком большой зазор в шлицевом соединении, замените диск сцепления и/ или входной вал.
Проверка подшипника выключения сцепления
Внимание! Подшипник выключения сцепления герметичен, и его нельзя промывать.
1. Проверьте состояние подшипника выключения сцепления, который должен вращаться легко, равномерно и бесшумно и в нем должен отсутствовать люфт. Рабочая поверхность подшипника, воздействующая на нажимную пружину, должна быть гладкой, без трещин, местной коррозии или выработки.
2. Неисправный подшипник выключения сцепления можно определить, не снимая его с автомобиля, для чего необходимо при работающем двигателе нажать педаль сцепления. Если при нажатии педали сцепления появляется дополнительный шум, значит, подшипник выключения сцепления неисправен, и его необходимо заменить.
Проверка вилки выключения сцепления
Если имеется неравномерный износ в точках контакта вилки выключения сцепления с подшипником, замените вилку выключения сцепления.
Установка
1. Нанесите универсальную смазку на поверхности контакта с подшипником выключения сцепления и рабочим цилиндром.

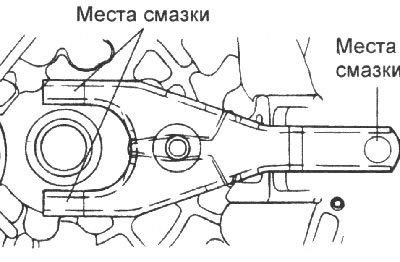

Внимание! При установке сцепления нанесите смазку на все подвижные соединения деталей, но не используйте чрезмерное количество смазки, так как это может привести к пробуксовке сцепления.

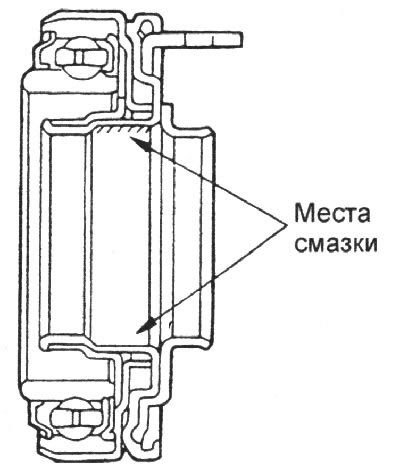

2. Нанесите смазку в углубление подшипника выключения сцепления. Смазка: CASMOLY L9508.
3. Нанесите универсальную смазку на вилку выключения сцепления в месте контакта с осью рычага выключения сцепления.
Смазка: CASMOLY L9508.
4. Мелкозернистой наждачной бумагой очистите поверхности маховика и нажимного диска и убедитесь, что весь абразивный материал и смазка удалены с очищенных поверхностей.
5. Нанесите смазку на шлицы диска сцепления и первичный вал коробки передач.
Смазка: CASMOLY L9508.
Внимание! Не используйте чрезмерное количество смазки, так как это может привести к пробуксовке сцепления.
6. Установите диск сцепления и отцентрируйте его специальной оправкой 09411–25000. При установке диска сцепления поверхность диска, имеющая маркировку, должна располагаться со стороны нажимного диска.
7. Установите кожух сцепления с нажимным диском на направляющие штифты маховика и вверните шесть болтов.
8. Постепенно, в диагональной последовательности затяните болты крепления маховика.
Момент затяжки: 15–22 Н·м.
9. Снимите оправку, центрирующую диск сцепления.
10. Установите коробку передач.
11. Отрегулируйте свободный ход педали сцепления.
