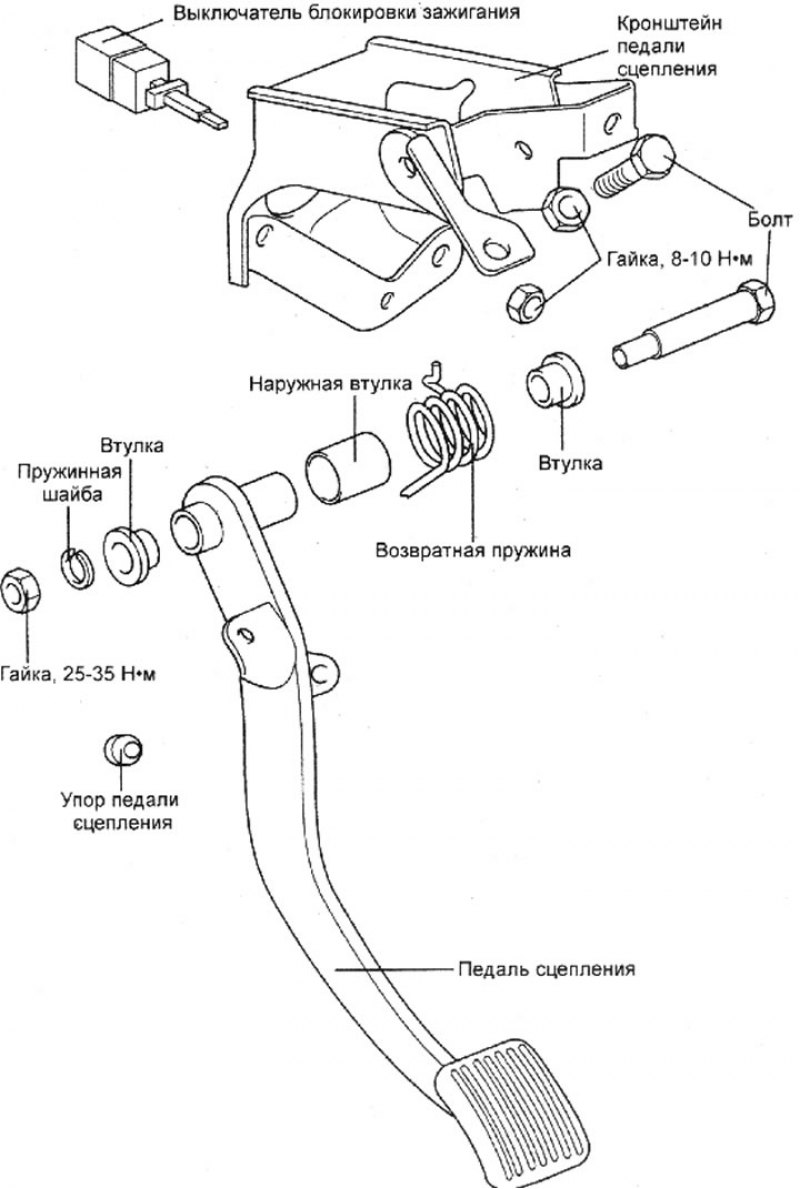

Снятие

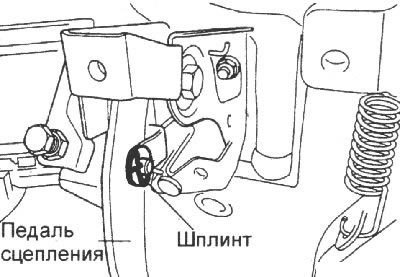

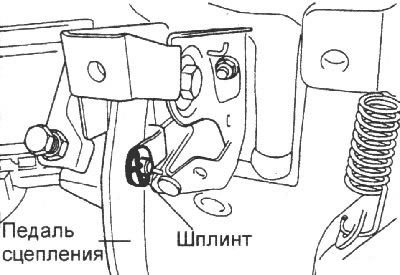

1. Снимите шплинт и шайбу.

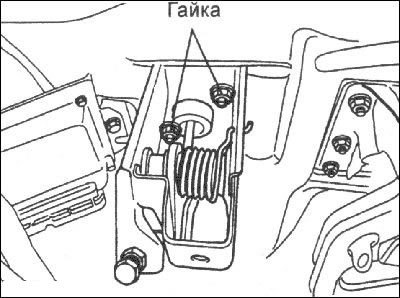

2. Выверните болты крепления педали сцепления.
(Источник материала этот сайт: www.Autoinstruction.ru)
Проверка
1. Проверьте ось и втулку педали сцепления на отсутствие износа.
2. Проверьте педаль сцепления на отсутствие изгиба и деформации.
3. Проверьте возвратную пружину на отсутствие повреждений и потерю упругости.
4. Проверьте площадку педали сцепления на отсутствие повреждений и износа.
5. Проверьте высоту установки педали над полом (от наружной поверхности площадки педали до пола).

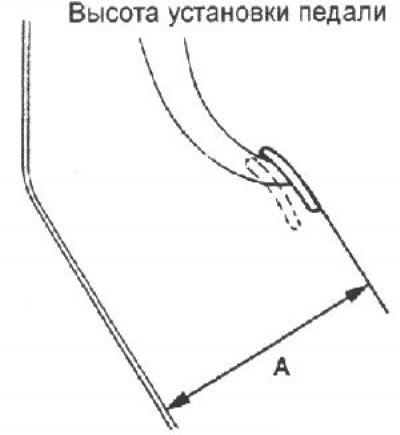

Номинальная высота установки педали сцепления А, мм: 160,7
6. Если высота установки педали над полом не соответствует норме, отрегулируйте ее следующим образом:

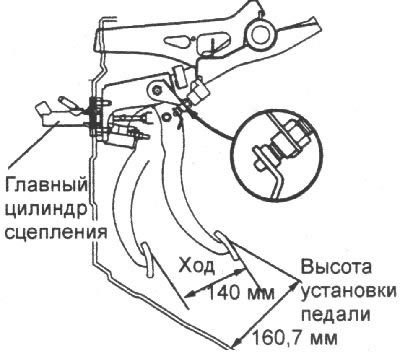

- Болтом отрегулируйте высоту установки педали, после чего затяните контргайку.
Внимание! После регулировки затяните болт так, чтобы он касался упора педали, после чего затяните контргайку.
- Вращением толкателя отрегулируйте его длину на новую высоту педали, после чего закрепите толкатель гайкой.
Внимание! При регулировке высоты установки или свободного хода педали сцепления будьте осторожны, чтобы не переместить толкатель к главному цилиндру сцепления.
7. Рукой нажмите педаль сцепления до появления ощутимого сопротивления и измерьте величину свободного хода.

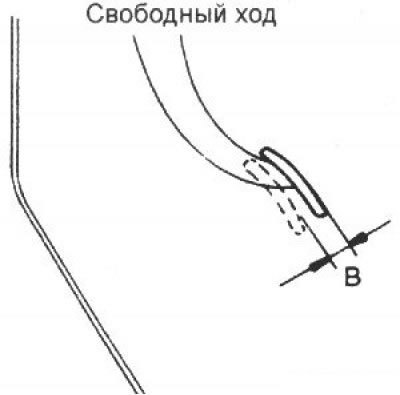

Свободный ход педали сцепления (В): 6–13 мм
8. Если свободный ход педали сцепления не соответствует норме, возможно наличие воздуха в гидравлическом приводе или неисправен главный цилиндр сцепления. Прокачайте гидравлический привод и проверьте главный цилиндр или сцепление.
Проверка выключателя блокировки зажигания

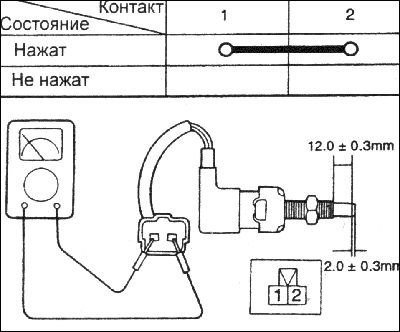

Проверьте проводимость электрической цепи между контактами выключателя.
Установка

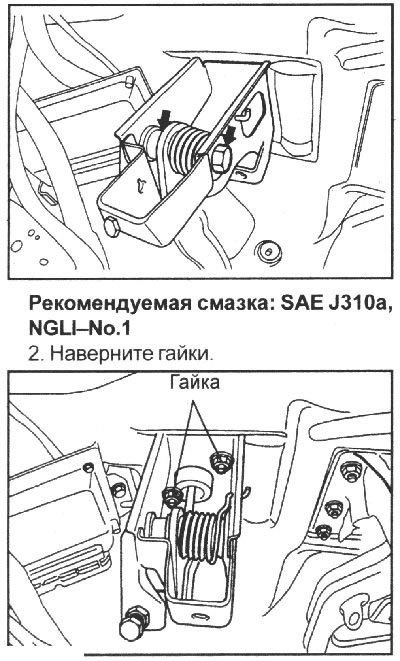

1. Нанесите универсальную смазку в местах, показанных стрелами на рисунке.
