SRS состоит из: воздушной камеры со стороны водителя, расположенной в центре рулевого колеса и содержащей свернутую подушку и блок газогенератора; воздушной камеры со стороны переднего пассажира, расположенной в панели приборов и содержащей свернутую подушку и блок газогенератора; боковых воздушных камер расположенных в спинках водителя и переднего пассажира и содержащих свернутые подушки и блок газогенератора.
Блок управления SRSCM расположен на полу автомобиля под радиатором отопителя и контролирует систему подушек безопасности и включает в себя: акселерометр, который определяет замедление автомобиля; спиральный провод (пружину), расположенный в рулевой колонке; электрические цепи и разъемы; коленный буфер расположенный под рулевой колонкой. Спиральный провод передает сигнал независимо от положения рулевого колеса.
Момент столкновения блок SRSCM определяет на основании информации от акселерометра, который постоянно контролирует ускорение автомобиля.
Разворачивание подушки безопасности происходит при лобовом или почти лобовом столкновении с умеренным или большим усилием.
Пиротехнический газогенератор преобразует управляющий электрический сигнал в сигнал поджига, в результате чего разлагается порошок, надувая мешок подушки безопасности.
Для обслуживания подушек безопасности или компонентов SRS должен допускаться только специально обученный персонал. При обслуживании SRS необходимо проявлять чрезвычайную осторожность, чтобы избежать травмирования персонала при несанкционированном развертывании подушек безопасности водителя или переднего пассажира.
Меры предосторожности
При нарушении последовательности отключения или обслуживания системы подушек безопасности может произойти несанкционированное развертывании подушек безопасности и нанесение серьезных телесных повреждений. Также, неквалифицированное обслуживание системы подушек безопасности может привести к тому, что подушка безопасности не сработает при столкновении.
Перед выполнением обслуживания, включая снятие или установку элементов системы, тщательно выполняйте следующие рекомендации.
1. Перед обслуживанием системы подушек безопасности убедитесь, что прошло не менее 30 с после выключения зажигания и отсоединения провода от отрицательной клеммы аккумуляторной батареи. Система подушек безопасности оборудована аварийным источником энергии, который позволяет развернуть подушки безопасности в случае отсоединения проводов от аккумуляторной батареи при аварии. Время, в течение которого аварийный источник энергии обеспечивает энергией систему подушек безопасности, составляет 150 мс.
2. При отсоединении провода от отрицательной клеммы аккумуляторной батареи стирается память часов и звуковых систем. Перед началом работы извлеките информацию из звуковых систем. После окончания работ установите время на часах и проведите повторную установку звуковых систем.
3. Признаки сбоя системы воздушных подушек безопасности трудно проверить, так что диагностические коды становятся самым важным источником информации при поиске неисправностей.
4. При поиске неисправностей системы воздушных подушек безопасности перед отсоединением аккумуляторной батареи проверьте коды неисправностей, занесенные в память.
5. Не используйте запасные части подушек безопасности от других автомобилей.
6. Не разбирайте и не ремонтируйте элементы системы воздушных подушек безопасности.
7. Если любой компонент SRS упал или на нем имеются трещины, вмятины или другие дефекты в корпусе, кронштейне или разъеме, замените их на новые.
8. После проведения работ выполните проверку системы воздушных подушек безопасности.
В некоторых случаях электрическая цепь контрольной лампы подушек безопасности может быть нарушена другой неисправностью цепи. Поэтому, если контрольная лампа подушек безопасности постоянно горит, проверьте что, все коды DTC стерты из памяти. 9. При проведении электросварочных работ обязательно отсоедините провод от отрицательной клеммы аккумуляторной батареи.
Модуль (DAB, РАВ, SAB)
Модули DAB (подушка безопасности водителя), РАВ (подушка безопасности переднего пассажира), DSAB (боковая подушка безопасности водителя) и PSAB (боковая подушка безопасности пассажира) состоят из устройства раскрывания и подушки. Устройство раскрывания (газогенератор) расположено в подушке безопасности. При лобовом столкновении достаточной силы для замыкания датчика SRSCM через контур срабатывания подушки безопасности начинает протекать ток. Этот ток поджигает заряд газогенератора и подушка безопасности раскрывается.
1. При снятии подушки безопасности или работы с новой подушкой безопасности ее необходимо располагать так, чтобы поверхность подушки была направлена вверх. При этом рычаг блокировки разъема с двойной блокировкой должен быть в заблокированном состоянии.
2. Никогда не измеряйте сопротивление пиропатрона подушки безопасности, так как это может привести к его срабатыванию.
3. Храните подушки безопасности при температуре не более 93°С, отсутствии влажности и электрических помех.
4. При использовании электросварки перед началом работы отсоединяйте разъемы от подушки безопасности.
Жгут проводов SRS
Жгут SRS расположен внутри трубки желтого цвета, которая отличается от жгутов проводов других систем. В разъемах со стороны DAB, PAB, DSAB, PSAB и BPT имеются перемычки, которые замыкают электрические цепи при отсоединении разъемов, что предотвращает нежелательное раскрывание подушки безопасности.
Контрольная лампа SRSCM
Контрольная лампа SRS, расположенная в комбинации приборов, управляется от блока SRSCM.
При некоторых неисправностях SRSCM не может функционировать и, таким образом, не может управлять работой контрольной лампой. В этих случаях лампа непосредственно активируется от соответствующей цепи, которая работает независимо от SRSCM.
1. При отсутствии напряжения подводимого к SRSCM лампа горит постоянно.
2. При отсутствии внутреннего рабочего напряжения лампа горит постоянно.
3. Если SRSCM не подсоединен, лампа включается через перемычку в разъеме жгута проводов.

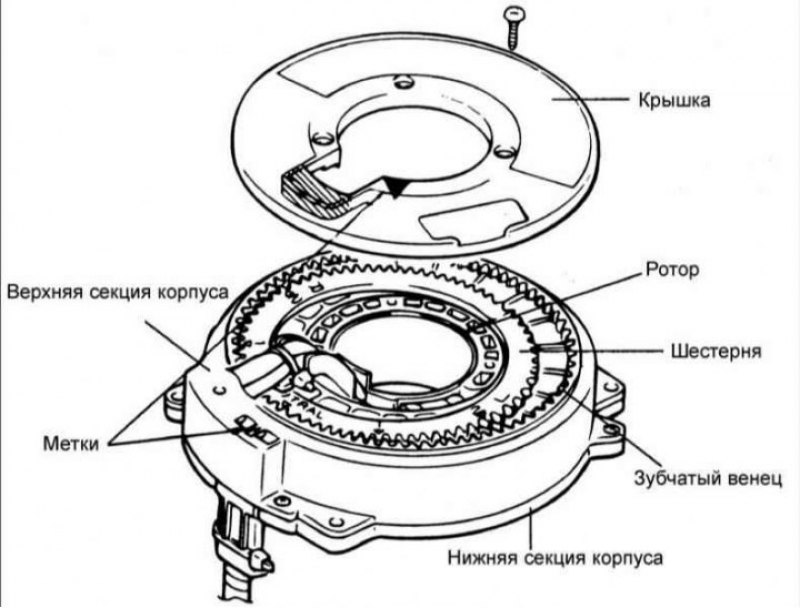

Спиральная пружина
Спиральная пружина состоит из двух витых катушек. Она устанавливается между рулевой колонкой и рулевым колесом и позволяет рулевому колесу вращаться, постоянно сохраняя контакт электрической цепи системы безопасности.
Рулевое колесо должно быть правильно установлено на рулевую колонку со спиральной пружиной установленной в нейтральное положение, иначе возможен разрыв провода или другие неисправности.

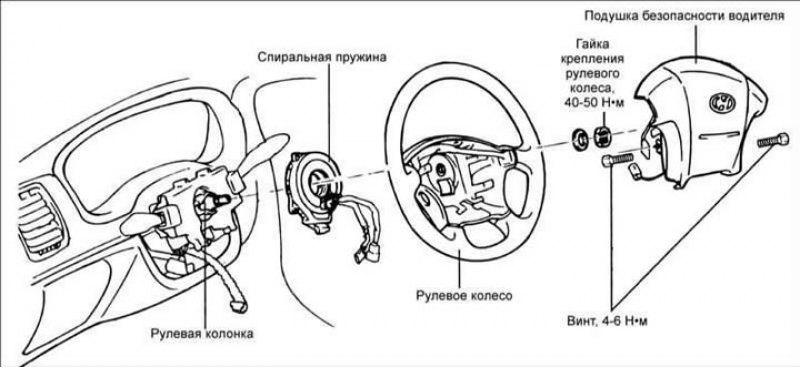

Подушка безопасности водителя и спиральный провод
Снятие
1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
Предупреждение! Перед обслуживанием системы подушек безопасности убедитесь, что прошло не менее 30 с после выключения зажигания и отсоединения провода от отрицательной клеммы аккумуляторной батареи.

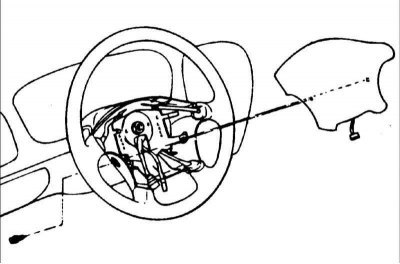

2. Снимите крышку рулевого колеса и шестигранным ключом выверите болты крепления подушки безопасности водителя.

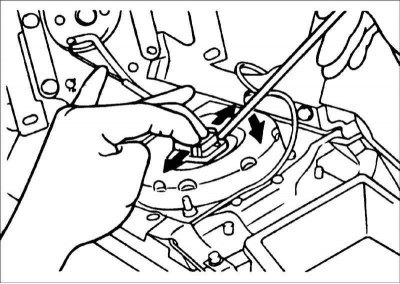

3. При отсоединении электрического разъема спирального провода подушки безопасности установите стопорное устройство на разъем, направленное наружу.
Предупреждение! При отсоединении электрического разъема спирального провода от подушки безопасности не прилагайте больших усилий.
4. Снимите подушку безопасности водителя.
Предупреждение! Снятую подушку безопасности необходимо хранить в чистом сухом месте, лицевой стороной вверх.

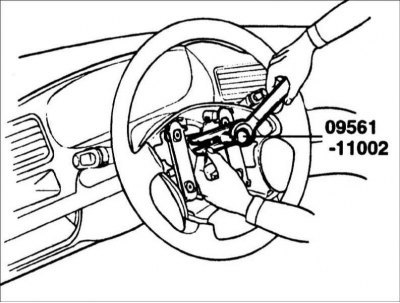

5. Съемником 09561–11002 снимите рулевое колесо.
Не стучите по рулевому колесу, так как это может повредить защитный механизм рулевой колонки и уменьшить степень защиты водителя при лобовом столкновении.
Проверка подушки безопасности
При наличии любых дефектов необходимо заменить подушку безопасности.
Предупреждение! Не пытайтесь измерять сопротивления электрической цепи пиротехнического газогенератора подушки безопасности, так как возможно несанкционированное развертывание подушки безопасности водителя.
1. Проверьте крышку подушки безопасности на отсутствие вмятин, трещин или деформации.
2. Проверьте подушку безопасности на отсутствие вдавливания, раскалывания или деформации.
3. Проверьте состояние крюков и разъемов на отсутствие повреждений, окисления контактов разъема и повреждений жгута проводов.
4. Проверьте корпус пиротехнического газогенератора подушки безопасности на отсутствие вмятин, трещин или деформации.
5. Приставьте подушку безопасности к рулевому колесу чтобы проверить ее совмещение и пригодность.
Проверка спирального провода (пружины)
1. При наличии любых дефектов необходимо заменить спиральный провод.
2. Проверьте электрические разъемы и желтую защитную трубу на отсутствие повреждений и окисления контактов разъема.
Подушка безопасности переднего пассажира
Снятие
1. Не разбирайте и не ремонтируйте элементы системы подушки безопасности.
2. Если подушка безопасности упала или на нее попала вода, смазочные материалы или масло, а также, если имеются трещины, вмятины или другие дефекты в корпусе или разъеме, замените подушку безопасности.
3. Снятую подушку безопасности необходимо хранить в чистом сухом месте, лицевой стороной вверх. Не располагайте на подушке безопасности посторонние предметы, которые при развертывании подушки безопасности могут нанести серьезные травмы.
4. Не подвергайте подушку безопасности воздействию температуры выше 93 °C.
5. Неразвернутый блок подушки безопасности должен располагаться только в соответствии с предписанными процедурами.
6. Не пытайтесь измерять сопротивления электрической цепи пиротехнического газогенератора подушки безопасности, так как возможно несанкционированное развертывание подушки безопасности водителя.
7. После срабатывания подушки безопасности ее необходимо заменить вместе с проводом, который подвергся воздействию газов пиротехнического газогенератора.
Порядок выполнения
1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
Предупреждение! Перед обслуживанием системы подушек безопасности убедитесь, что прошло не менее 30 с после выключения зажигания и отсоединения провода от отрицательной клеммы аккумуляторной батареи.
2. Снимите вещевой ящик.
3. Отсоедините электрический разъем подушки безопасности.
4. Снимите панель приборов и подушку безопасности.
5. Наружный слой подушки безопасности переднего пассажира объединен с панелью приборов, поэтому при раскрывании подушки безопасности необходимо заменить панель приборов.
