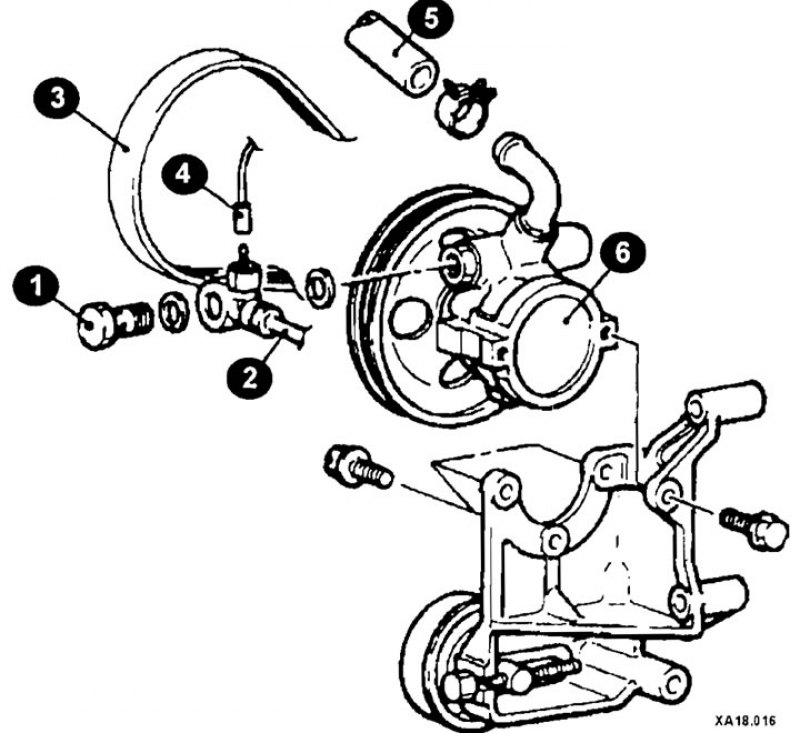

Установочные элементы насоса рулевого управления моделей поздних годов выпуска: 1 - перепускной болт; 2 - штуцер; 3 - ремень привода; 4 - разъем датчика выключателя давления; 5 - шланг впускной; 6 - насос рулевого управления.
Снятие
Слейте жидкость из гидросистемы усилителя.
Снимите ремень привода (3) и впускной шланг (5).
Отсоедините разъем датчика-выключателя давления (4).
Отвернув перепускной болт (1), снимите кольцо.
Разъедините соединение.
Модели поздних годов выпуска

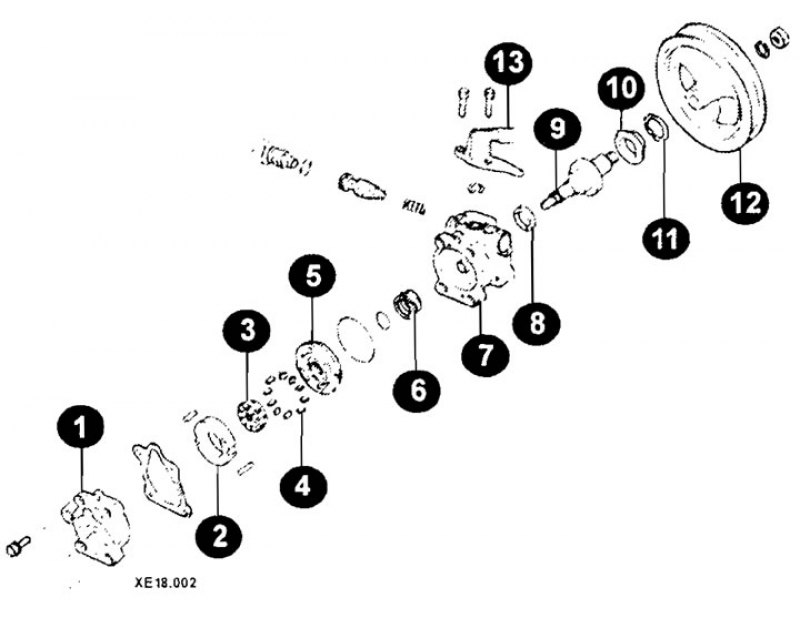

Элементы насоса рулевого управления: 1 - крышка; 2 - прокладка; 3 - ротор; 4 - лопасти; 5 - диск масляного насоса; 6 - пружина; 7 - корпус; 8 - сальник; 9 - вал; 10 - втулка; 11 - стопорное кольцо; 12 - шкив; 13 - патрубок.
Снимите насос гидроусилителя рулевого управления (6).
Установка
Установка осуществляется в обратной последовательности с учетом следующего:
Залейте жидкость в гидросистему усилителя.
Удалите воздух из гидросистемы усилителя.
