Ступица переднего колеса (модели до 2002 г. выпуска): 1 - приводной вал; 2 - подшипник; 3 - ступица; 4 - поворотный кулак.

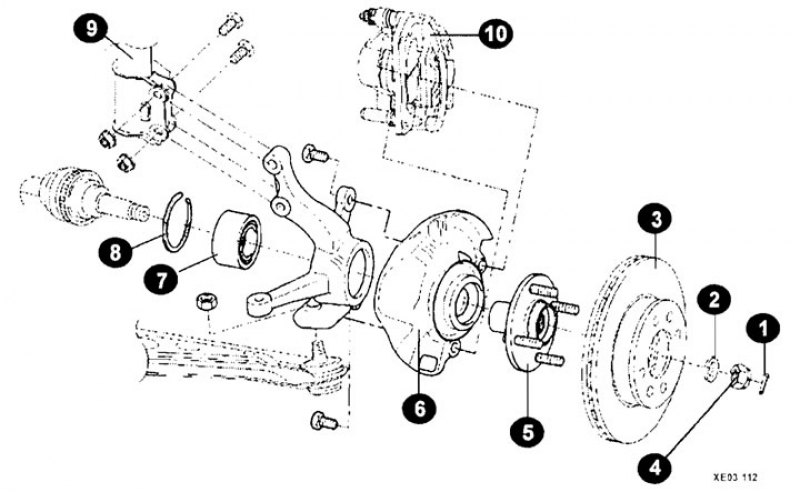

Ступица переднего колеса (модели с 2002 г. выпуска): 1 - шплинт; 2 - шайба; 3 - тормозной диск; 4 - гайка; 5 - ступица; 7 - подшипник; 8 - тормозной щит; 9 - амортизационная стойка; 10 - суппорт.
Снятие
Ослабьте болты крепления передних колес.
Затянув ручной тормоз, поднимите переднюю часть автомобиля и закрепите на подставках. Снимите соответствующее переднее колесо.
Снимите датчик частоты вращения переднего колеса (автомобиль с ABS).
Отверните болты и снимите с поворотного кулака суппорт переднего тормоза. Не отсоединяя от суппорта тормозной шланг, подвяжите суппорт к кузову на проволоке.
Снимите тормозной диск.

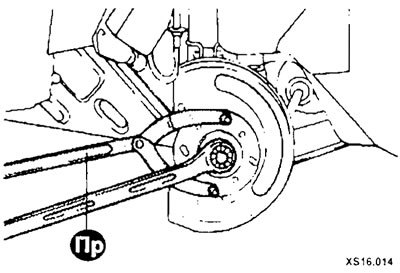

Используя приспособление, отверните гайку крепления вала привода колеса.
Отверните гайку, крепящую цапфу шарового шарнира нижнего рычага к стойке передней подвески.

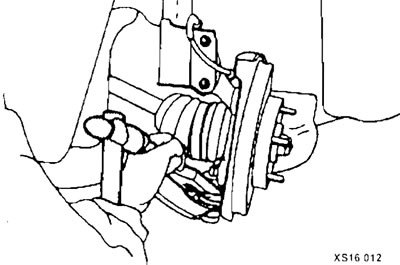

Используя съемник, извлеките цапфу шарового шарнира из стойки передней подвески.
(Статья перепечатана отсюда: «Autoinstruction»)
Извлеките шплинт, гайки крепления рулевого наконечника.

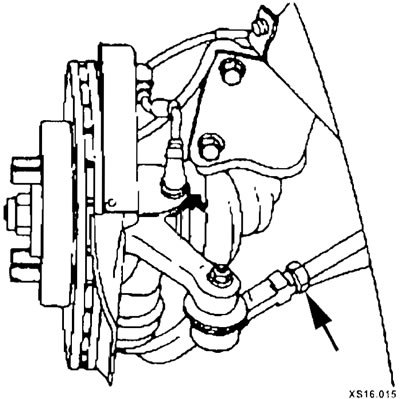

Ослабьте гайку наконечника рулевой тяги.
Извлеките внешний конец приводного вала из ступицы переднего колеса. Используя проволоку, подвяжите конец приводного вала к кузову.
Отверните гайки и извлеките болты крепления поворотного кулака к стоике подвески и снимите поворотный кулак со ступицей.
Проверьте ступицу на износ и повреждения.
При наличии люфта между поворотным кулаком и наружной обоймой подшипника или ступицеи и внутренней обоймой подшипника, замените подшипник или поврежденные детали.
Установка
Установка осуществляется в обратной последовательности с учетом следующего:

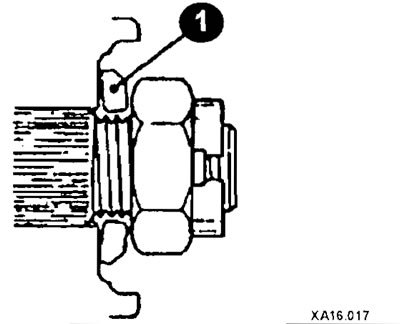

Правильно установите шайбу (1) под гайку вала привода. При помощи динамометрического ключа затяните гайку требуемым моментом затяжки, при этом специальным инструментом удерживайте ступицу от проворачивания.
