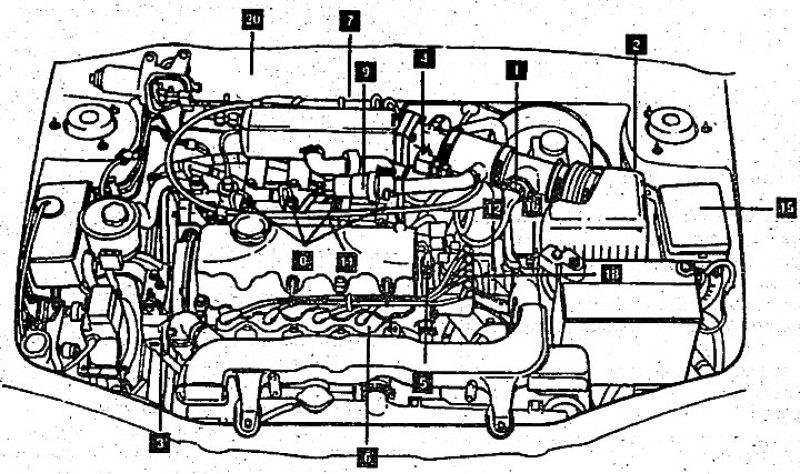

Двигатель с одним распредвалом

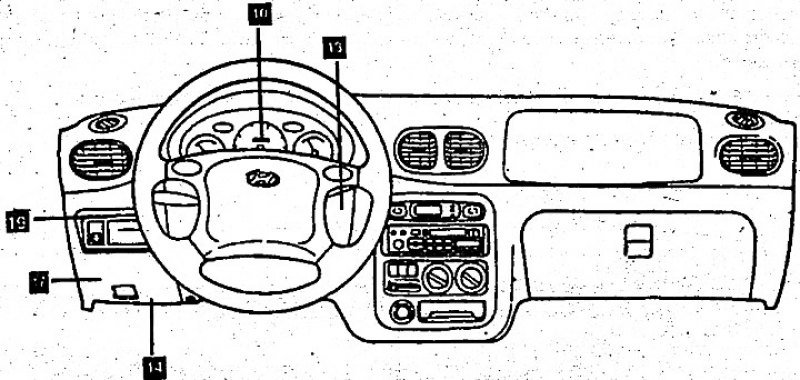

Двигатель с двумя распредвалами

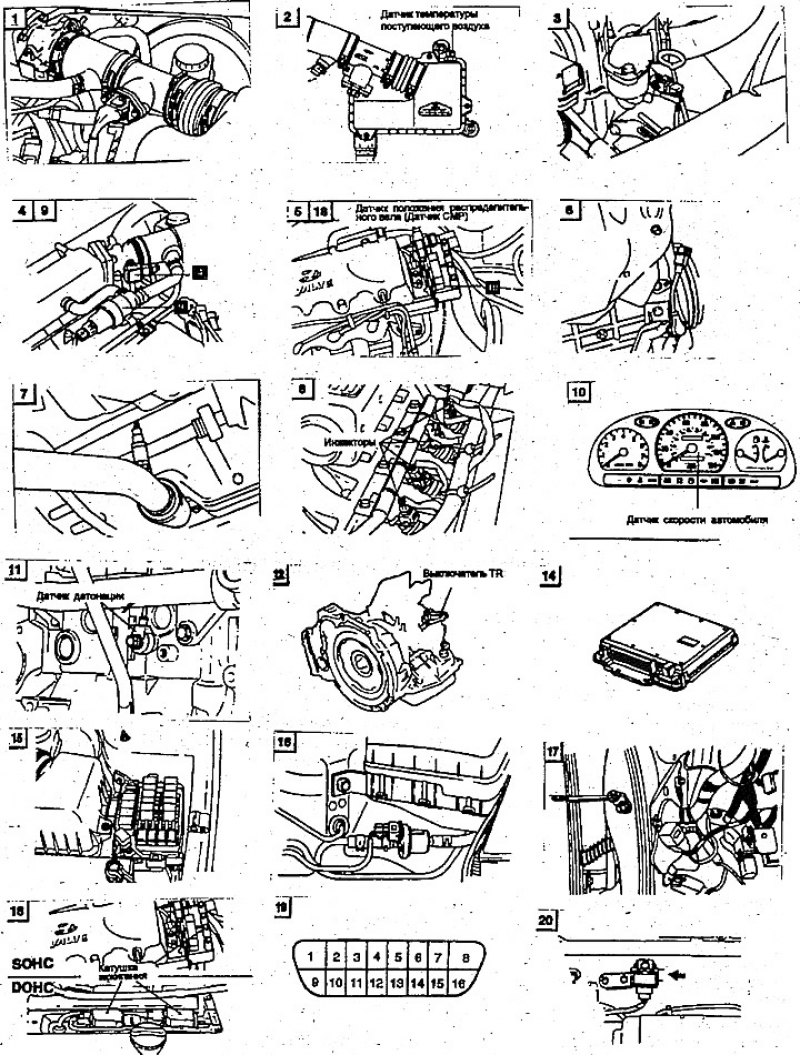

- 1. Датчик массы проходящего воздуха (датчик MAP)
- 2. Датчик температуры поступающего воздуха
- 3. Датчик температуры охлаждающей жидкости двигателя (датчик ЕСТ)
- 4. Датчик положения дроссельной заслонки (датчик ТР)
- 5. Датчик положения распределительного вала (датчик СМР)
- 6. Датчик положения коленчатого вала (датчик СКР)
- 7. Датчик содержания кислорода (датчик HO2S)
- 8. Форсунка
- 9. Механизм управления частотой вращения х/хода (механизм ISC)
- 10. Датчик скорости автомобиля
- 11. Датчик детонации (только SOHC)
- 12. Выключатель диапазона коробки передач (выключатель TR)
- 13. Выключатель зажигания
- 14. Модуль управления двигателем (ECM)
- 15. Реле кондиционера
- 16. Электромагнитный клапан (клапан EVAP)
- 17. Управляющее реле впрыска
- 18. Катушка зажигания
- 19. Разъем для передачи данных
- 20. Потенциометр регулировки содержания CO на х/ходу (только для этилированного бензина)
- SOHC - с одним распредвалом
- DOHC - с двумя распредвалами
