Схождение

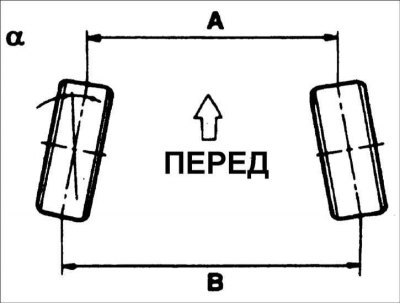

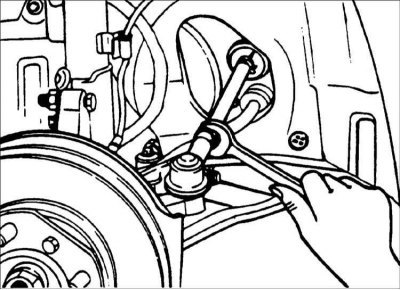

Схождение определяется как разность расстояний (В–А) между передними и задними бортами ободов колес. Положительное схождение означает, что колеса спереди расположены ближе друг к другу, чем сзади, при измерении на высоте средней точки колеса. Если схождение не соответствует требуемому значению, ослабьте левую и правую контргайки наконечников рулевых тяг, затем, вращая тяги, установите требуемые углы. Затяните контргайки. Поворот на S оборота соединительных тяг изменяет положительное схождение примерно на 5,5 мм.
Схождение: 0±3 мм
Внимание! Регулировка схождения должна выполняться вращением левого и правого наконечника рулевой тяги на одинаковый угол.
Внимание! При регулировке схождения ослабьте внешний хомут крепления защитного чехла, чтобы предотвратить его скручивание.
Внимание! После регулировки затяните контргайки наконечников рулевых тяг и хомуты крепления чехлов.
Момент затяжки контргаек: 50–55 Н·м
Развал
Развал – это угол наклона колеса по отношению к дорожному покрытию в вертикальной плоскости. Он может быть положительным, если колеса наклонены наружу, или отрицательным, если колеса наклонены внутрь. Угол развала, в основном, влияет на поперечные силы.
Развал: 0°± 30'

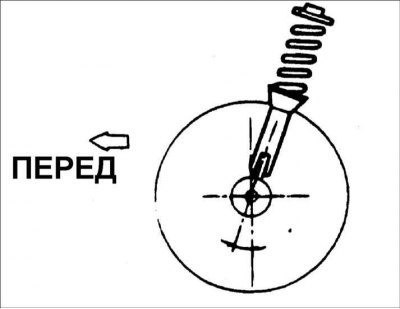

Угол продольного наклона шкворня
Угол продольного наклона шкворня устанавливается при изготовлении автомобиля и не может регулироваться. Если угол продольного наклона шкворня не соответствует требуемым значениям, замените погнутые или поврежденные детали.
Угол продольного наклона шкворня: 1°48 '±30'
Внимание! Перед проверкой и регулировкой углов установки колес передняя подвеска должна быть свободна от изношенных, свободных или поврежденных деталей.

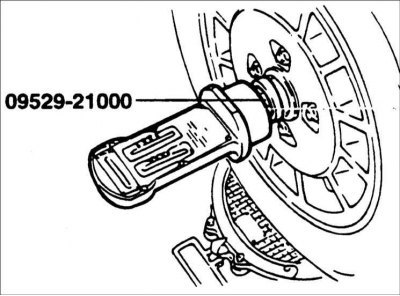

Внимание! Регулировку углов установки колес необходимо проводить, используя специальный инструмент 09529–21000.
Внимание! Развал и угол продольного наклона шкворня устанавливаются при изготовлении автомобиля и не могут регулироваться.
Внимание! Если развал и угол продольного наклона шкворня не соответствуют требуемым значениям, замените погнутые или поврежденные детали.
