Сигнал поворота и аварийной сигнализации (Honda HR-V 1 «GH1»)

Оглавление: Тестирование на входе реле сигнала…↓ Тестирование выключателя аварийной…↓

Примечание: На рисунке показана модель с левосторонним управлением; расположение на модели с правосторонним управлением аналогично.

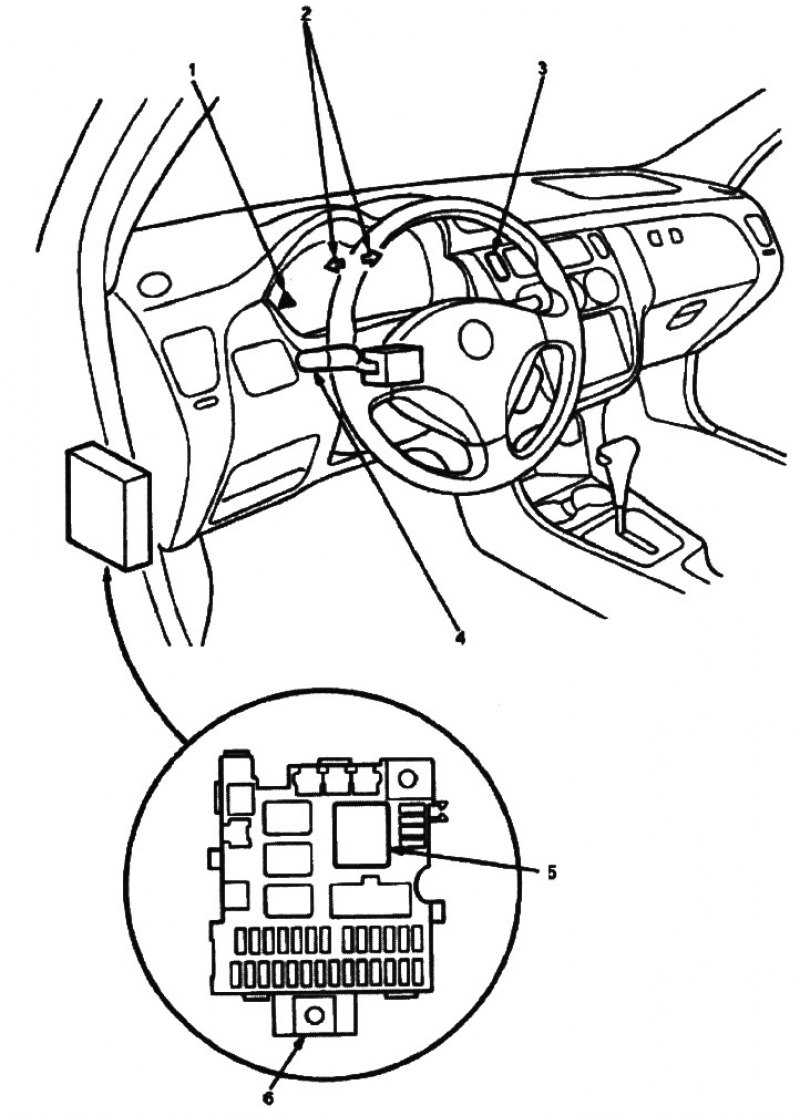

1. ЛАМПА АВАРИЙНОЙ СИГНАЛИЗАЦИИ
2. СИГНАЛЬНЫЕ ЛАМПЫ СИГНАЛОВ ПОВОРОТА
3. ВЫКЛЮЧАТЕЛЬ АВАРИЙНОЙ СИГНАЛИЗАЦИИ
4. КОМБИНИРОВАННЫЙ ПЕРЕКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ/СИГНАЛОВ ПОВОРОТА
5. РЕЛЕ СИГНАЛОВ ПОВОРОТА/АВАРИЙНОЙ СИГНАЛИЗАЦИИ
6. КОРОБКА ПРЕДОХРАНИТЕЛЕЙ/РЕЛЕ ПОД ПРИБОРНОЙ ПАНЕЛЬЮ

Тестирование на входе реле сигнала поворота/аварийной сигнализации

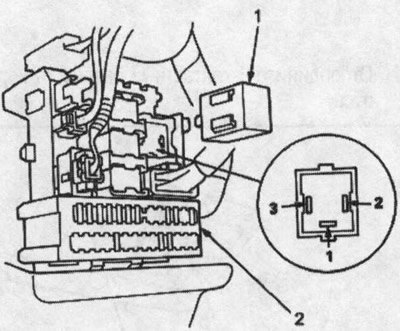

1. Выньте реле сигнала поворота/аварийной сигнализации из коробки предохранителей/ реле под приборной панелью.

2. Проверьте реле и гнездовые контакты коробки предохранителей/реле и убедитесь, что они обеспечивают надежный контакт.

Если контакты погнуты, ослабли или заржавели, устраните дефекты и проведите повторную проверку системы.

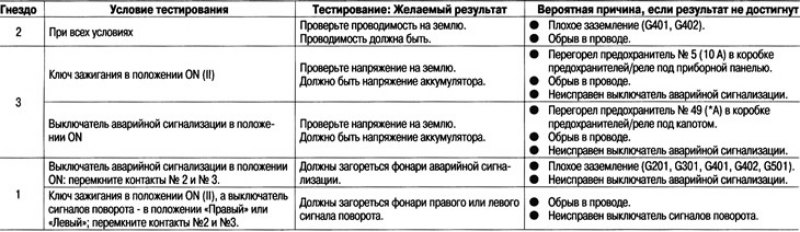

Если контакты выглядят исправно, проведите следующие проверки на гнездовых контактах коробки предохранителей/ реле (таблица).

Если любая из проверок указывает на неисправность, отыщите и устраните причину, затем проведите повторную проверку системы.
Если тестирование на входе реле показывает норму, реле сигналов поворота/ аварийной сигнализации должно быть неисправно, замените его.

Если тестирование на входе реле показывает норму,…

Тестирование выключателя аварийной сигнализации

1. Снимите центральную секцию с приборной панели.

2. Отсоедините 10-контактный разъем от выключателя.

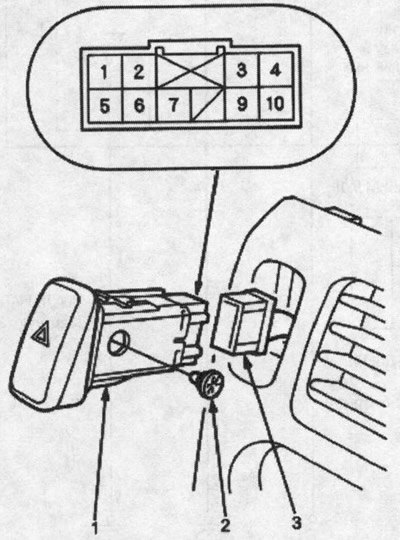

3. Надавите на выключатель из-за центральной секции и выньте его.

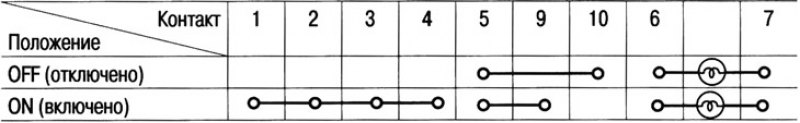

4. Проверьте наличие проводимости между контактами во всех положениях выключателя в соответствии с таблицей.
