Примечание: Ма рисунке показана модель с левосторонним управлением; расположение на модели с правосторонним управлением аналогично.
1. ПЕРЕДНИЙ ПОТОЛОЧНЫЙ ПЛАФОН
2. ВЫКЛЮЧАТЕЛЬ ДВЕРИ ПАССАЖИРА
3. ЗАДНИЙ ПОТОЛОЧНЫЙ ПЛАФОН
4. ВЫКЛЮЧАТЕЛЬ ЗАМКА ЗАДНЕЙ ДВЕРИ
5. ОСВЕЩЕНИЕ БАГАЖНОГО ОТДЕЛЕНИЯ
6. ВЫКЛЮЧАТЕЛЬ ДВЕРИ ВОДИТЕЛЯ
7. ПОДСВЕТКА ЧАШКОДЕРЖАТЕЛЯ
Электросхема освещения салона
*1: С системой дистанционного управления запиранием дверей
*2: Без системы дистанционного управления запиранием дверей
*3: С системой дистанционного управления запиранием дверей и без освещения багажного отделения
[ ]: Правый руль
Тестирование переднего потолочного плафона
1. Выключите потолочный плафон.
2. Подденьте и снимите рассеиватель.
3. Выкрутите два крепежных винта из корпуса.

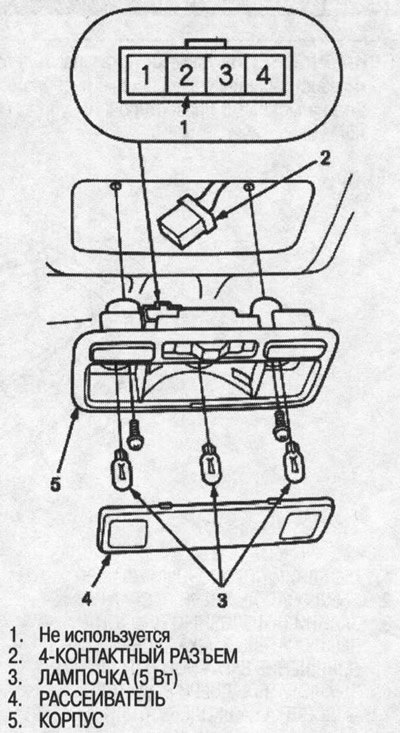

4. Отсоедините 4-контактный разъем и снимите корпус.

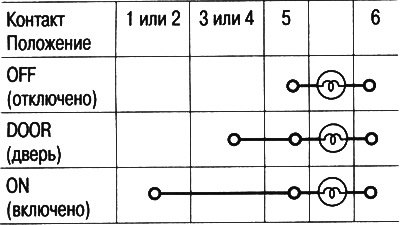

5. Проверьте наличие проводимости между контактами в каждом положении выключателя в соответствии с таблицей.
Тестирование заднего потолочного плафона
1. Выключите потолочный плафон.
2. Подденьте и снимите рассеиватель.
3. Выкрутите два крепежных винта из корпуса.

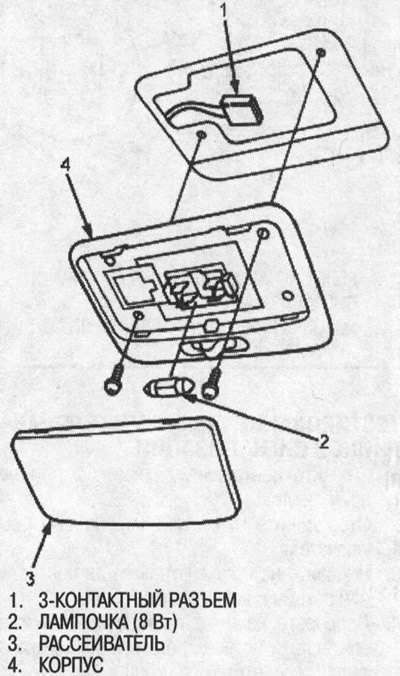

4. Отсоедините 3-контактный разъем от корпуса.

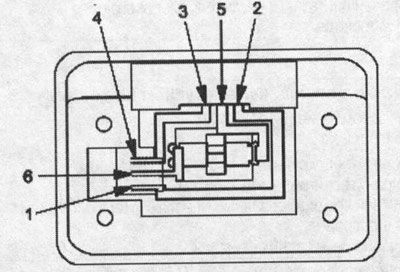

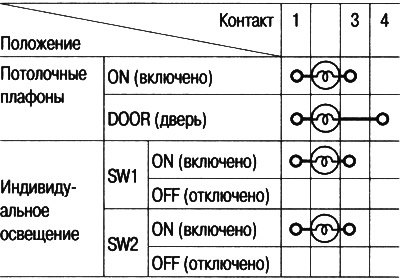

5. Проверьте наличие проводимости между контактами в каждом положении выключателя в соответствии с таблицей.
Тестирование плафона багажного отделения
1. Выключите плафон.
2. Подденьте и снимите рассеиватель.

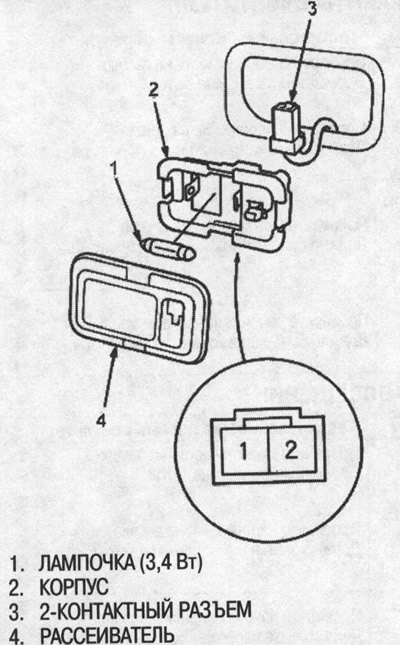

3. Подденьте и снимите корпус, затем отсоедините 2-контактный разъем от корпуса.

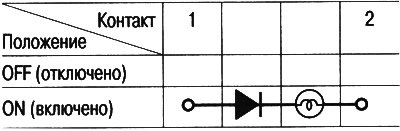

4. Проверьте наличие проводимости между контактами в каждом положении выключателя в соответствии с таблицей.
Замена лампы подсветки чашкодержателя
1. Снимите центральную секцию с приборной панели (см. гл. «Кузов»),
2. Снимите панель радиоприемника.

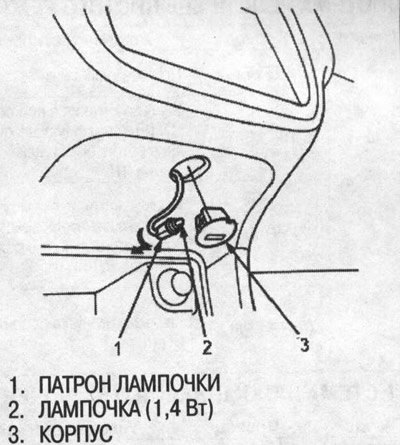

3. Снимите корпус с передней консоли.
Тестирование выключателя замка задней двери
1. Откройте заднюю дверь.
2. Снимите декоративную панель задней двери.

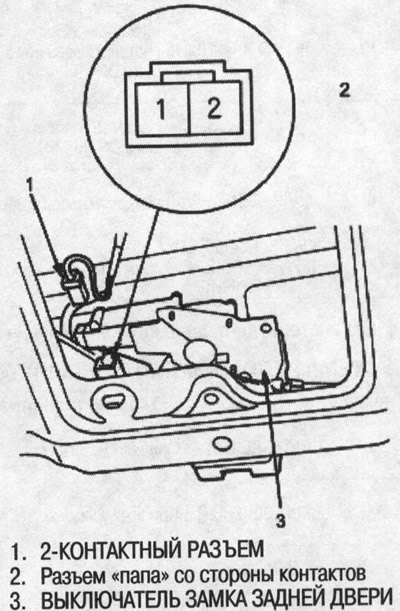

3. Отсоедините 2-контактный разъем от выключателя замка задней двери.

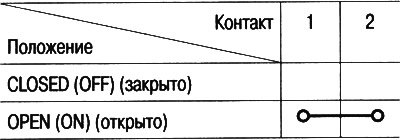

4. Проверьте наличие проводимости между контактами в каждом положении выключателя в соответствии с таблицей.
