Тестирование сигнала на входе регулятора
Примечание: Блок управления встроен в регулятор освещения приборной панели.
1. Снимите панель выключателя с приборной панели.
2. Отсоедините 3-контактный разъем от регулятора.

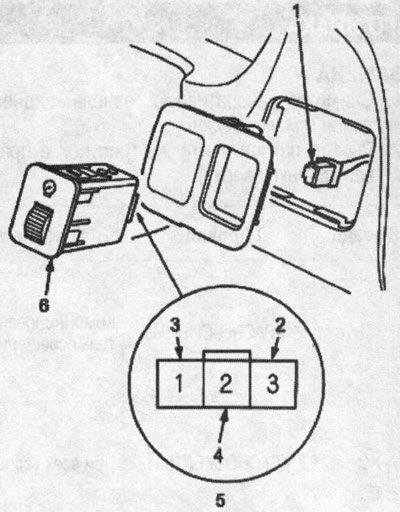

1. 3-КОНТАКТНЫЙ РАЗЪЕМ
2. КРАСНЫЙ
3. ЧЕРНО-КРАСНЫЙ
4. ЧЕРНЫЙ
5. Разъем «мама» со стороны жгута
6. РЕГУЛЯТОР ОСВЕЩЕНИЯ ПРИБОРНОЙ ПАНЕЛИ
[Данные скопированы с ресурса: Autoinstruction.ru]
3. Надавите на регулятор из-за панели и выньте его.
4. Проверьте контакты разъема и убедитесь, что они обеспечивают надежный контакт.
- Если контакты погнуты, ослабли или заржавели, устраните дефекты и проведите повторную проверку системы.

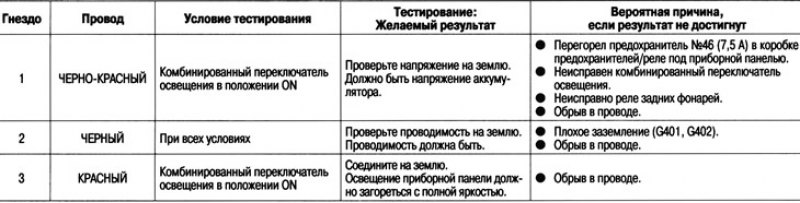

- Если контакты выглядят исправно, проведите следующие проверки на разъеме (таблица).
- Если любая из проверок указывает на неисправность, отыщите и устраните причину, затем проведите повторную проверку системы.
- Если тестирование на входе регулятора показывает норму, регулятор должен быть неисправен, замените его.
