Тестирование сигнала на входе блока управления
1. Отсоедините 5-контактный разъем от блока управления задними противотуманными фонарями.
2. Проверьте контакты разъема и патрона и убедитесь, что они обеспечивают надежный контакт (рисунок и таблица внизу).

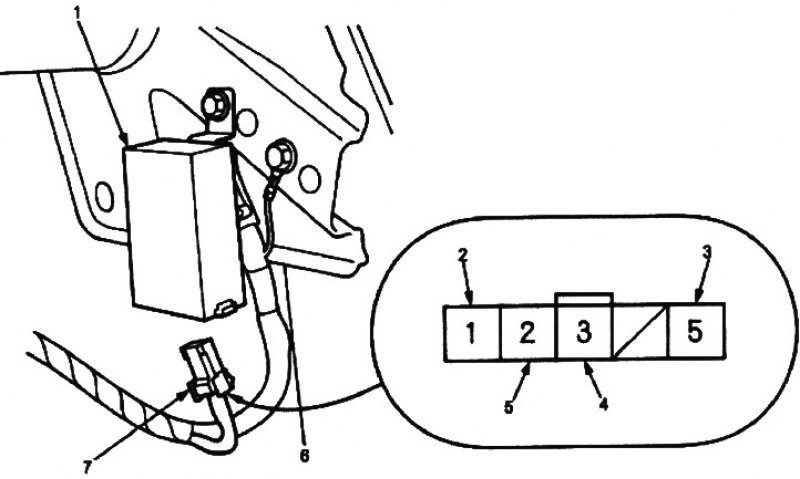

1. БЛОК УПРАВЛЕНИЯ ЗАДНИМИ ПРОТИВОТУМАННЫМИ ФОНАРЯМИ
2. КРАСНО-СИНИЙ ПРОВОД
3. ЧЕРНЫЙ ПРОВОД
4. КРАСНО-ЗЕЛЕНЫЙ ПРОВОД
5. КРАСНО-ЖЕЛТЫЙ ПРОВОД
6. Разъем «мама» со стороны жгута
7. 5-КОНТАКТНЫЙ РАЗЪЕМ
Информация представлена на сайте (www.autoinstruction.ru)
Если контакты погнуты, ослабли или заржавели, устраните дефекты и проведите повторную проверку системы.

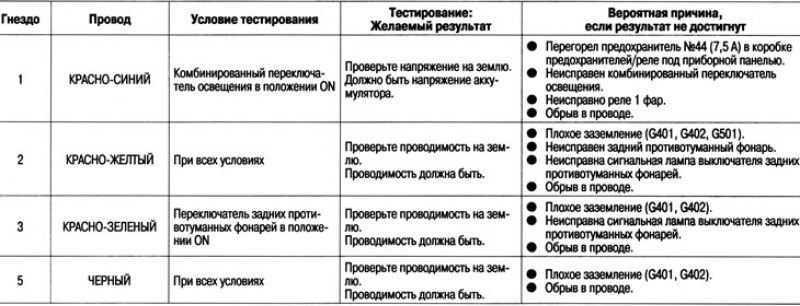

- Если контакты выглядят исправно, проведите следующие проверки на разъеме.
- Если любая из проверок указывает на неисправность, отыщите и устраните причину, затем проведите повторную проверку системы.
Тестирование выключателя
1. Снимите панель выключателя с приборной панели.
2. Отсоедините 6-контактный разъем от выключателя задних противотуманных фонарей.
3. Надавите на выключатель из-за панели и выньте его.

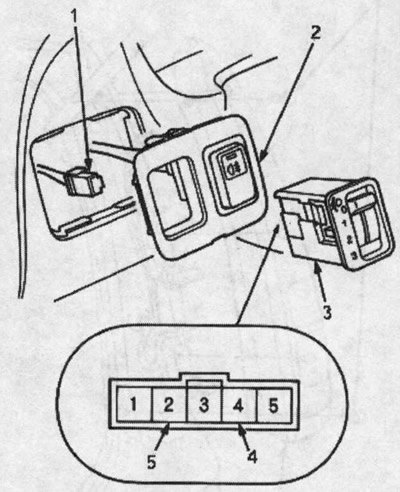

1. 5-КОНТАКТНЫЙ РАЗЪЕМ
2. ПАНЕЛЬ ВЫКЛЮЧАТЕЛЯ
3. ВЫКЛЮЧАТЕЛЬ КОРРЕКТОРА ФАР
4. Не используется
5. Не используется

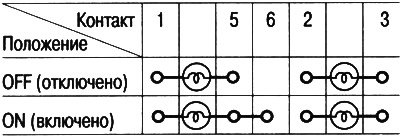

4. Проверьте наличие проводимости между контактами во всех положениях выключателя в соответствии с таблицей.

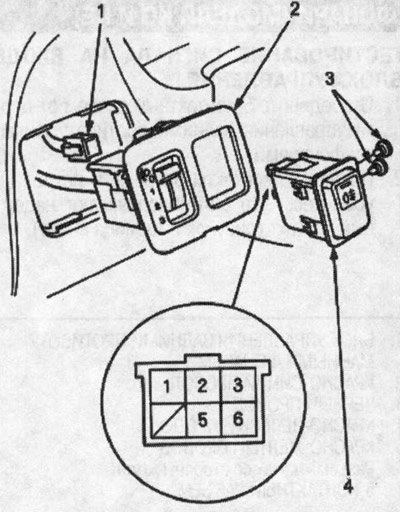

1. 6-КОНТАКТНЫЙ РАЗЪЕМ
2. ПАНЕЛЬ ВЫКЛЮЧАТЕЛЯ
3. ЛАМПОЧКИ (0,91 ВТ)
4. ВЫКЛЮЧАТЕЛЬ ЗАДНИХ ПРОТИВОТУМАННЫХ ФОНАРЕЙ
