Снятие
1. Отсоедините отрицательный провод от батареи.
Внимание! Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!
2. Под панелью приборов извлеките штифт и отсоедините от педали сцепления разрезной палец толкателя главного гидравлического цилиндра.

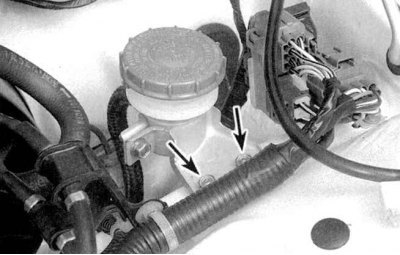

3a. Отсоедините резервуар главного цилиндра сцепления (см. сопроводительную иллюстрацию).

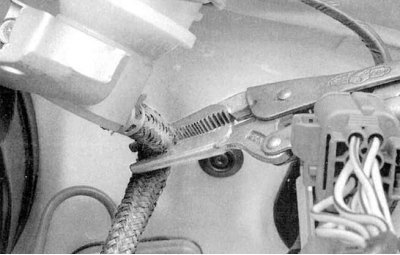

3b. Самоконтрящимися щипцами пережмите подающий шланг, соединяющий резервуар с главным цилиндром (см. сопроводительную иллюстрацию).
Примечание. Шланг следует пережимать на расстоянии около 5 см от натянутого на штуцер цилиндра среза.

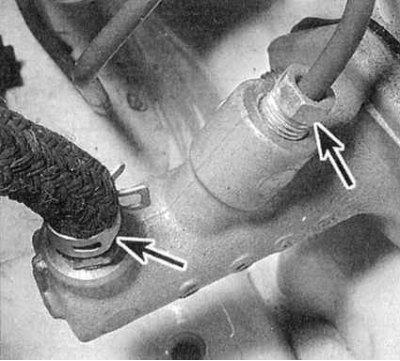

4. Отсоедините от главного цилиндра гидравлические линии (см. сопроводительную иллюстрацию). С целью минимизации потерь гидравлической жидкости обмотайте штуцерные узлы ветошью. Сразу же закупорьте открытые концы линий и штуцеров во избежание попадания в систему грязи.
Внимание! Во избежание повреждения лакокрасочного покрытия не допускайте попадания гидравлической жидкости на окрашенные поверхности кузовных панелей.

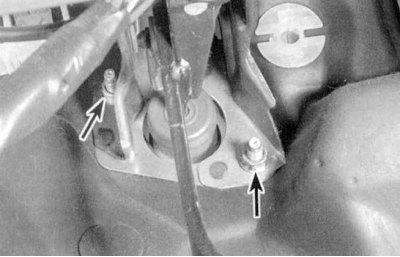

5. В салоне автомобиля под панелью приборов отдайте две гайки крепления главного цилиндра к переборке двигательного отсека (см. сопроводительную иллюстрацию). Снимите цилиндр с автомобиля.
Установка
1. Заведите главный цилиндр на свое штатное место и закрепите его болтами, от руки затянув гайки последних.
2. Восстановите исходное подключение гидравлических линий. В случае необходимости слегка подкорректируйте положение цилиндра с целью облегчения наживления штуцера напорной линии. Затяните хомут крепления подающего шланга.
3. Прочно затяните крепеж и штуцер гидравлической линии.
4. Подсоедините толкатель к педали сцепления и зафиксируйте новым штифтом разрезной палец.
5. Снимите щипцы, пережимающие подающий шланг. Залейте в резервуар необходимое количество тормозной жидкости DOT 3 (см. Главу Текущее обслуживание), затем уделите из тракта воздушные пробки (см. Удаление воздуха из гидравлического тракта привода выключения сцепления).
