Снятие
1. Отсоедините отрицательный, затем положительный провод от аккумуляторной батареи.
2. Слейте масло из коробки передач,
3. Снимите воздухозаборник и воздушный фильтр.
4. Отсоедините провод заземления коробки передач и разъем выключателя фонаря заднего хода.

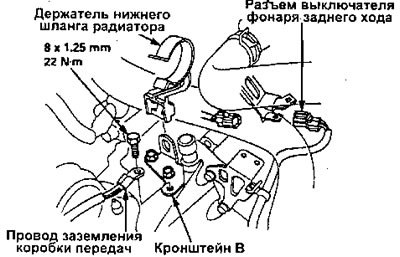

5. Снимите держатель нижнего шланга радиатора от кронштейна В.
6. Отсоедините держатели жгутов проводов.

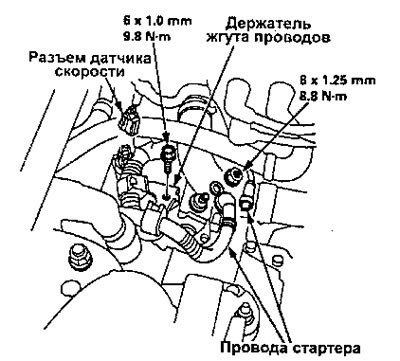

7. Отсоедините провода стартера и разъем датчика скорости.

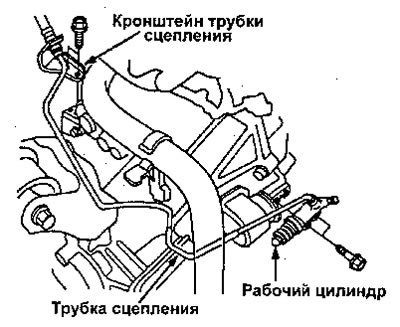

8. Снимите кронштейн трубки сцепления, держатель трубки сцепления и рабочий цилиндр.
Примечание:
- Не нажимайте на педаль сцепления при отсоединенном рабочем цилиндре.
- Будьте осторожны, чтобы не погнуть трубку.

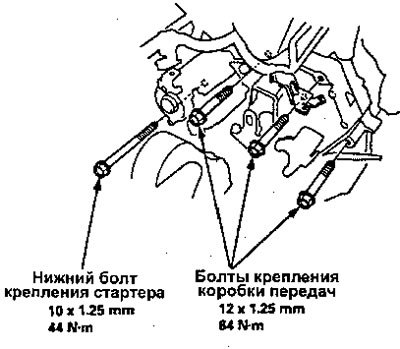

9. Снимите три верхних монтажных болта и нижний болт крепления стартера.

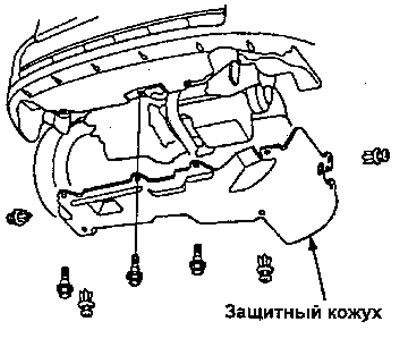

10. Снимите защитный кожух.

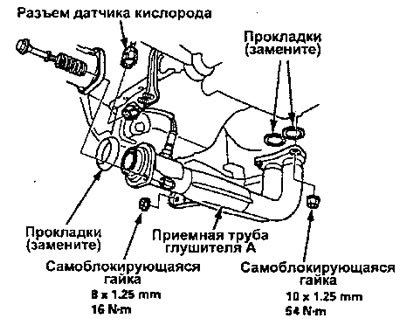

11. Отсоедините разъем датчика кислорода, затем снимите выпускной патрубок А.

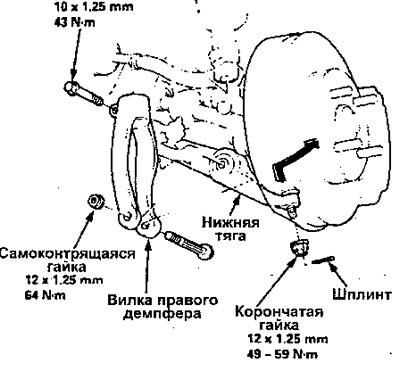

12. Удалите шплинты и ослабьте корончатые гайки. за-тем отделите шаровой шарнир от нижней тяги.
13. Снимите или правую вилку демпфера.
14. Снимите приводной вал и промежуточный вал.
Примечание:
- Смажьте все обработанные поверхности чистым моторным маслом или консистентной смазкой.

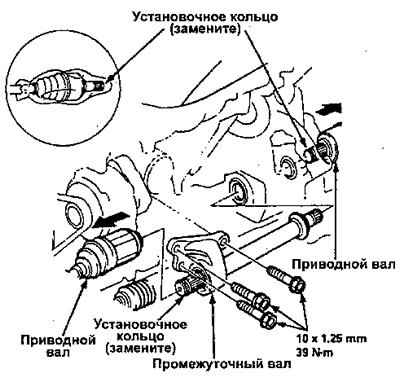

- Закройте концы приводного вала пластиковыми пакетами.
15. Отверните болт, затем отсоедините тягу выбора передач.

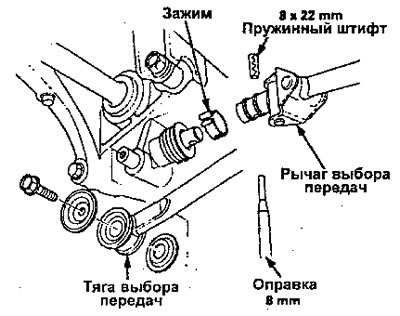

16. Снимите зажим и пружинящий штифт, затем отсоедините рычаг выбора передач.

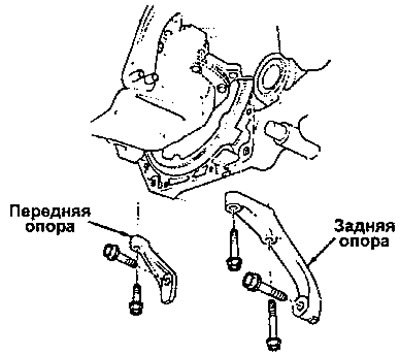

17. Снимите переднее и заднее ребра жесткости.

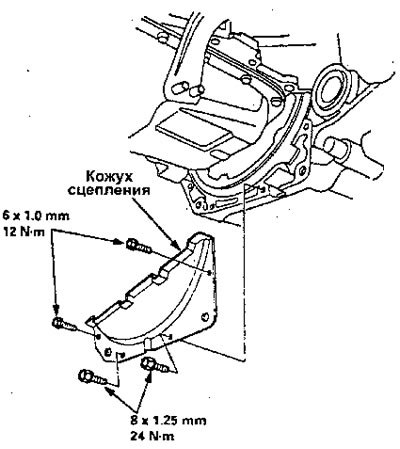

18. Снимите кожух сцепления.

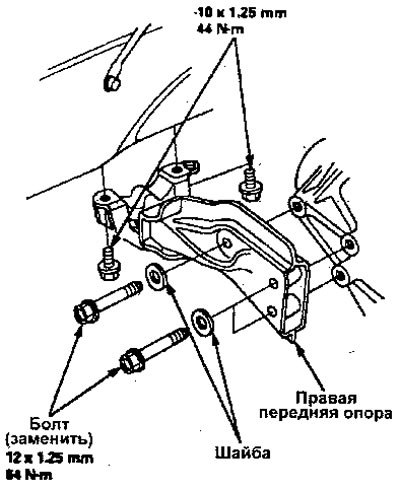

19. Снимите правый передний кронштейн.
20. Подложите съемник под коробку передач и домкрат под двигатель.

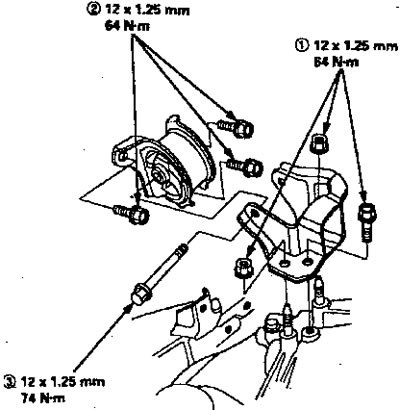

21. Отверните болты заднего кронштейна и болты крепления коробки передач.

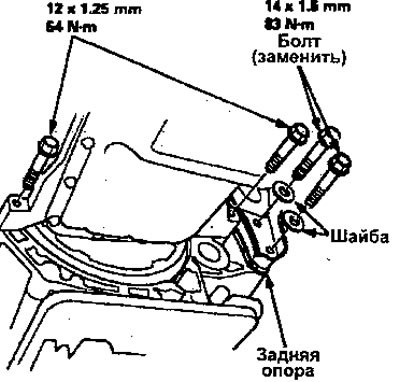

22. Снимите болты крепления заднего кронштейна и болты крепления коробки передач.
23. Вытяните коробку передач от двигателя до полного выхода вала, затем опустите его на домкрат.
Установка
- Установите коробку передач в порядке, обратном разборке. Перед установкой проверьте, что два установочных штифта установлены в кожухе сцепления.
- При присоединении провода стартера убедитесь, что гофрированная сторона наконечника находится снаружи.

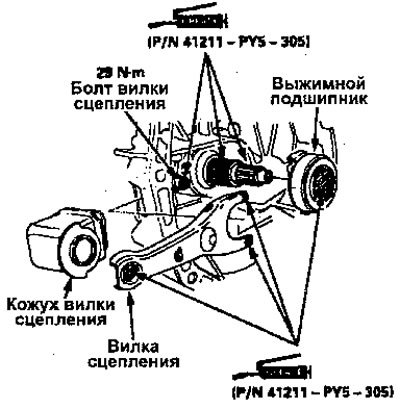

- Смажьте детали консистентной смазкой, затем установите нажимную вилку и выжимной подшипник.

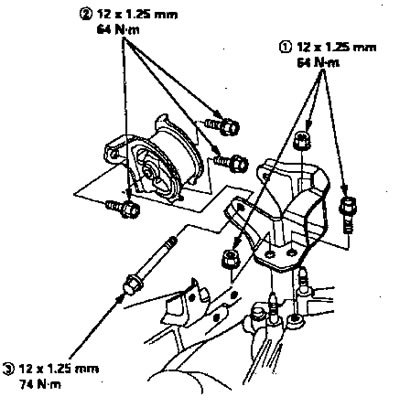

- Затяните болты крепления и гайки а последовав тельности, показанной на рисунке.
- Установите зажим и пружинный штифт.
- Поверните кожух так, чтобы отверстие было снизу.

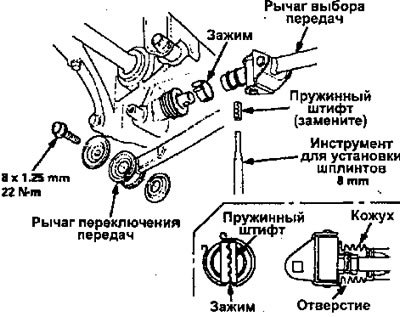

- Убедитесь, что кожух надет на рычаг выбора передач.

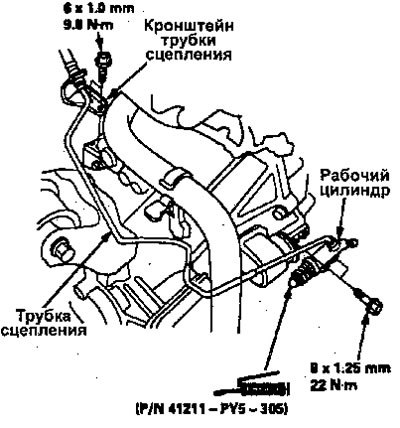

- Смажьте рабочий цилиндр консистентной смазкой.
- Залейте масло в коробку передач.
- Подсоедините сначала положительный, затем отрицательный кабель к аккумуляторной батарее.
- Проверьте работу сцепления.
- Проверьте плавность переключения передач.
- Проверьте углы установки передних колес.
