1. Отсоедините кабель от отрицательного полюса аккумулятора.
2. Осторожно слейте хладагент.
3. Отсоедините пинию и шланг от стыков испарителя на теплоизоляционной перегородке в отсеке двигателя. Придерживайте стыки вторым гаечным ключом. Сразу прикройте стыки, чтобы предотвратить попадание грязи.
4. На Prelude 1984-87 снять уплотняющие кольца из теплоизоляционной перегородки. Снять обе нижние части приборной панели.
5. На Prelude 1988-91 снять перчаточный ящик.
6. Отсоедините электропроводку от вентилятора (1984-87) или от термостата. Освободите провода из зажимов.
7. На Prelude 1984-87 уберите уплотнительную полосу, находящуюся между вентилятором и испарителем; снимите вентилятор в сборе.
8. Ha Prelude 1988-91 снимите уплотнительную полосу вентилятора, если необходимо.
9. Снять монтажные гайки и болты испарителя. Снять испаритель.

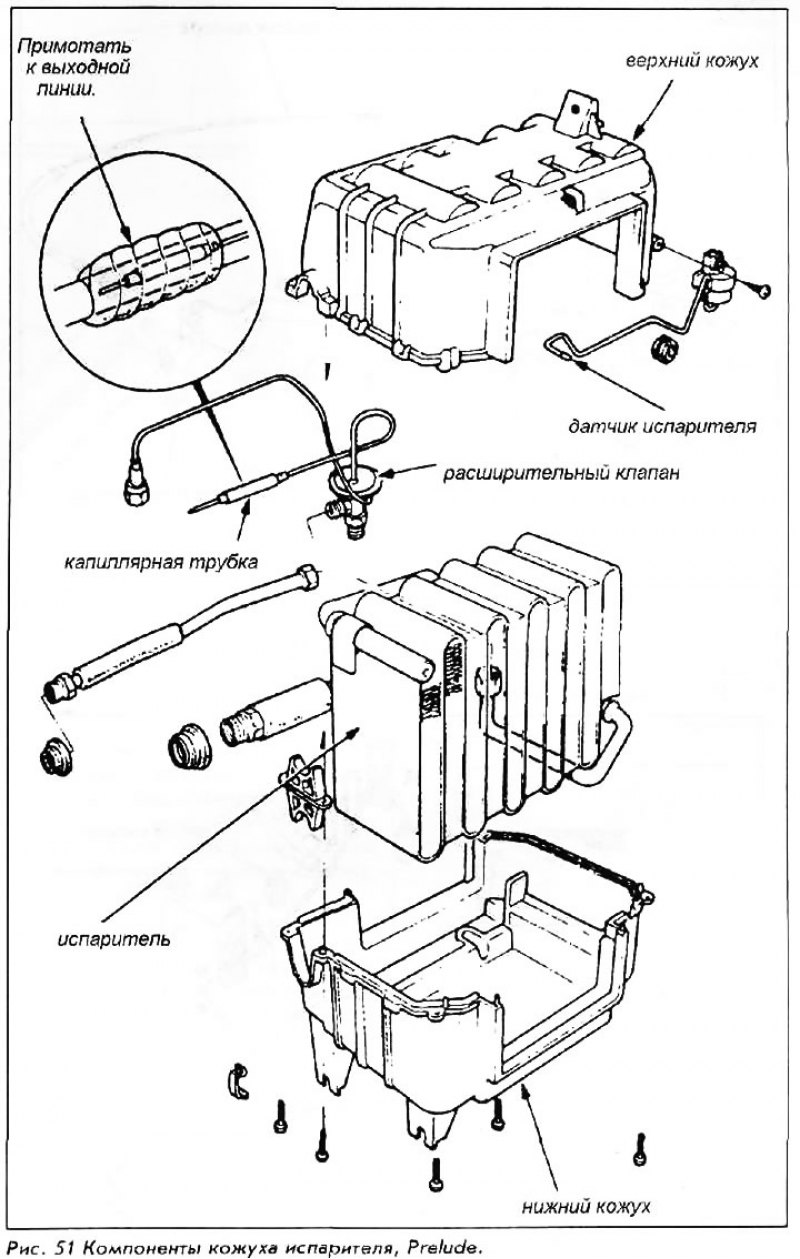

10. На Prelude 1984-87:
- а. Снять винт и зажимы с кожуха.
- б. Осторожно отделите половины кожуха, чтобы получить доступ к капиллярной трубке. Уберите трубку термостата от пластин испарителя.
- в. Разделите половины кожуха. Снимите крышку.
- г. Снять расширительный клапан, если необходимо.
11. На Prelude 1988-91:
- а. Уберите датчик испарителя от пластин испарителя.
- б. Удалите болты и зажимы, соединяющие половины кожуха.
- в. Осторожно отделите половины кожуха и снимите крышки.
- г. Удалите расширительный клапан, если необходимо.
Для установки:
12. Собрать компоненты кожуха по мере необходимости. Установите капиллярную трубку в первоначальное расположение. Соберите верхнюю и нижнюю половины кожуха, удостоверившись, что в кожухе не имеется никаких щелей.
13. Установить испаритель в сборе и прикрутить стопорные гайки. Не забудьте присоединить сливной шланг испарителя и проложить снаружи автомобиля.
14. Присоединить провод термостата или электропроводку вентилятора.
15. Установите перчаточный ящик, если он снимался. На ранних моделях установите мотор вентилятора.
16. Установите уплотнительные полосы.
17. На Prelude 1984-87 установите нижние части приборной панели.
18. На Prelude 1984-87 установить уплотнительные кольца на теплоизоляционную перегородку.
19. Присоединить линию ресивера-осушителя и всасывающий шланг. Затянуть линию ресивера до 17 Nm, всасывающую линию до 32 Nm.
20. Залейте охладитель и выпустите воздух из системы. Запустите систему и проверьте наличие утечек.
