2. Осторожно слейте охладитель.
3. Ослабить гайку направляющего шкива и регулировочный болт. Снимите ремень насоса усилителя рулевого управления.
4. Отсоединить впускной шланг насоса усилителя рулевого управления. Соберите всю жидкость, которая вытечет.
5. Прикрыть генератор чистыми тряпками, чтобы предотвратить попадания пролитого масла. Снимите насос усилителя рулевого управления.
6. Отсоединить жгут проводов от генератора.
7. Ослабить регулятор и снять ремень генератора.
8. Снять генератор.
9. Отсоединить разъем электропроводки компрессора.
10. Отсоединить всасывающий и выпускной шланги от компрессора. Сразу закройте или заглушите стыки и каналы, чтобы предотвратить попадание грязи.

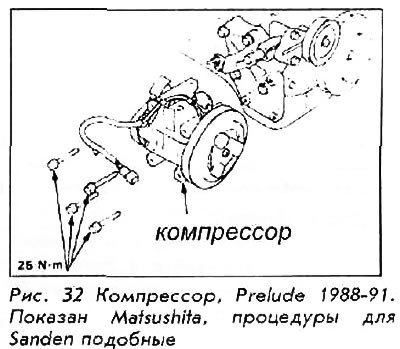

11. Открутить 4 монтажных болта компрессора и снять компрессор, установив его на передней балке.
12. Снять направляющий шкив.

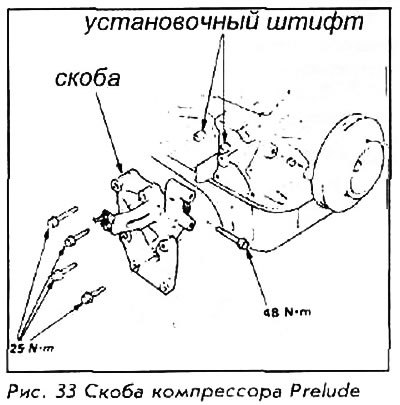

13. Открутить монтажные болты и снять скобу компрессора.
14. Снять установочные штифты. Снимите компрессор. Если компрессор должен быть заменен, обратите внимание, что используются два типа компрессора: Matsushita или Sanden. Они не взаимозаменяемы; должен быть установлен первоначальный тип.
Для установки:
15. Установить штифты и установить скобу. Затягивайте 4 болта до 25 Nm. Отдельный горизонтальный болт затягивайте до 48 Nm.
16. Установить направляющий шкив.
17. Установить компрессор. Затягивайте болты до 25 Nm.
18. Присоединить всасывающий и выпускной шланги к компрессору. Затягивайте монтажные болты до 30 Nm.
Статья опубликована первоначально здесь [autoinstruction.ru]
19. Установить разъем компрессора.
20. Установить генератор. Затягивайте верхний болт до 45 Nm и нижний болт до 26 Nm.
21. Установить и откорректировать натяжение ремня компрессора/генератора.
22. Установить насос усилителя рулевого управления. Затягивайте болты до 22 Nm.
23. Присоединить масляный впускной шланг.
24. Установить и откорректировать ремень насоса усилителя рулевого управления.
25. Заполнить систему хладагентом и выпустить воздух из системы.
26. Присоединить кабель к отрицательному полюсу аккумулятора. Запустите систему воздушного кондиционирования и проверьте правильное функционирование системы.
