Снятие
1. Снимите нижнюю левую часть приборной панели.
2. Отсоедините электроразъем внутреннего переключателя.
3. Снимите с тяги переключателя зажим (см. рисунок).

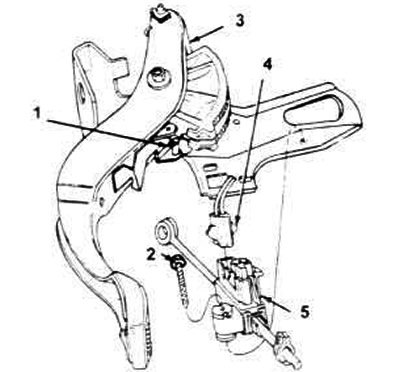

6.3. Детали монтажа внутреннего переключателя стартера/ сцепления. 1. Зажим. 2. Винт. 3. Педаль и кронштейн сцепления в сборе. 4. Проводочный разъем. 5. Узел внутреннего переключателя стартера / сцепления.
4. Открутите винт, крепящий внутренний переключатель к кронштейну, отсоедините переключатель.
Установка
5. Установите регулировочный зажим на расстоянии примерно в 25 мм (1 дюйм) от конца тяги (см. рисунок).
Перейдите к источнику по ссылке: Autoinstruction.ru

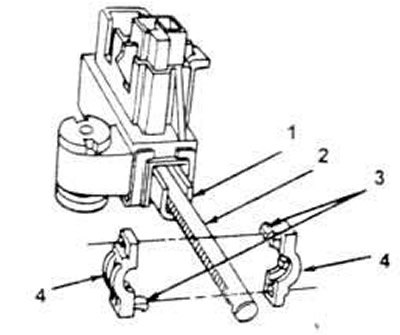

6.5. Если двигатель не проворачивается при повороте ключа зажигания и полностью нажатой педали сцепления, отделите регулировочный зажим и переставьте его ближе к переключателю.
Примечание 1: чтобы снять, отожмите оба зубца замка и вытащите в сторону.
Примечание 2: при установке поместите обе половинки зажима на штангу примерно в 25.4 мм (1 дюйм) от конца ее; сожмите вместе половинки, чтобы замкнуть зубцы замка.
1. Плунжер. 2. Штанга. 3. Зубец замка. 4. Половинка зажима.
6. Нацепите конец тяги с проушиной на штифт педали.
7. Все время поддерживая педаль сцепления в верхнем положении. поверните выключатель вверх на его место. Навинтите и надежно затяните крепежный винт.
8. Придавите педаль к полу для регулировки переключателя.
9. Поставьте на место нижнюю часть приборной панели.
