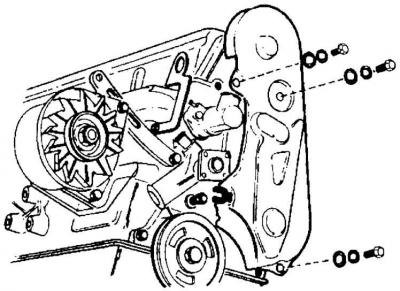

Болты крепления кожуха ремня
Снятие натяжного устройства зубчатого ремня при помощи ключа 21.012
1 – натяжное устройство, 2 – пружина, 3 – регулировочный болт, 4 – ролик натяжного устройства.
Установочные знаки системы газораспределения
Снятие
1. Установить коробку передач в нейтральное положение и зафиксировать автомобиль стояночным тормозом.
2. Снять клиновой ремень, для чего ослабить болты, крепящие генератор и сдвинуть его в сторону двигателя.
3. Установить поршень 1 цилиндра в верхнюю мертвую точку, поворачивая коленчатый вал за болт, крепящий шкив клинового ремня, в направлении рабочего вращения до тех пор, пока метка верхней мертвой точки не совместится с меткой на кожухе.
4. Отвинтить болты, крепящие кожух зубчатого ремня, отклонить в сторону и вперед и снять его.
5. Ослабить натяжение зубчатого ремня, вначале отвинтив болт с внутренним шестигранником (ключ s=6) на блоке натяжения ремня, а затем болт с шестигранной головкой (s=16) и преодолевая сопротивление пружины, наклонить блок натяжения и полностью отвернуть болты.
6. Снять шкив ремня с коленчатого вала. Если зубчатый ремень снимается только со шкива распредвала, то снимать шкив с коленчатого вала не следует.
7. Cнять зубчатый ремень.
Внимание! Проворачивать двигатель нельзя за шкив распредвала,так как это может разрушить ремень. При наличии на ремне трещин, следов масла или пореждений зубьев, ремень необходимо заменить.
Информация скопирована с сайта [www.AutoInstruction.ru]
Установка
1. Проверить совпадение меток на шкиве распредвала и головке блока цилиндров. При необходимости совместить метки.
2. Промежуточный вал установить так, чтобы метка на роторе распределителя находилась над меткою на краю распределителя. Предварительно необходимо снять крышку распределителя приподняв отверткой 2 боковые крепежные скобы и отвинтив 2 винта крепления крышки.
3. Установить зубчатый ремень на шкив коленчатого вала и затянуть на коленчатом валу шкив клинового ремня.
4. Установить зубчатый ремень на шкив распредвала и ослабить блок натяжения ремня.
5. Провернуть на два оборота коленчатый вал за шкив клинового ремня так, чтобы блок натяжения стал на зубчатый ремень и затянуть блок натяжения: сначала болтом с шестигранной головкой, а затем с внутренним шестигранником.
6. Провернуть коленчатый вал еще на 2 оборота и проверить соответствие меток на шкиве распредвала, ротора распределителя зажигания и шкива клинового ремня коленчатого вала.
7. Установить кожух зубчатого ремня.
8. Установить крышку распределителя зажигания (см. рис. Установочные знаки системы газораспределения).
