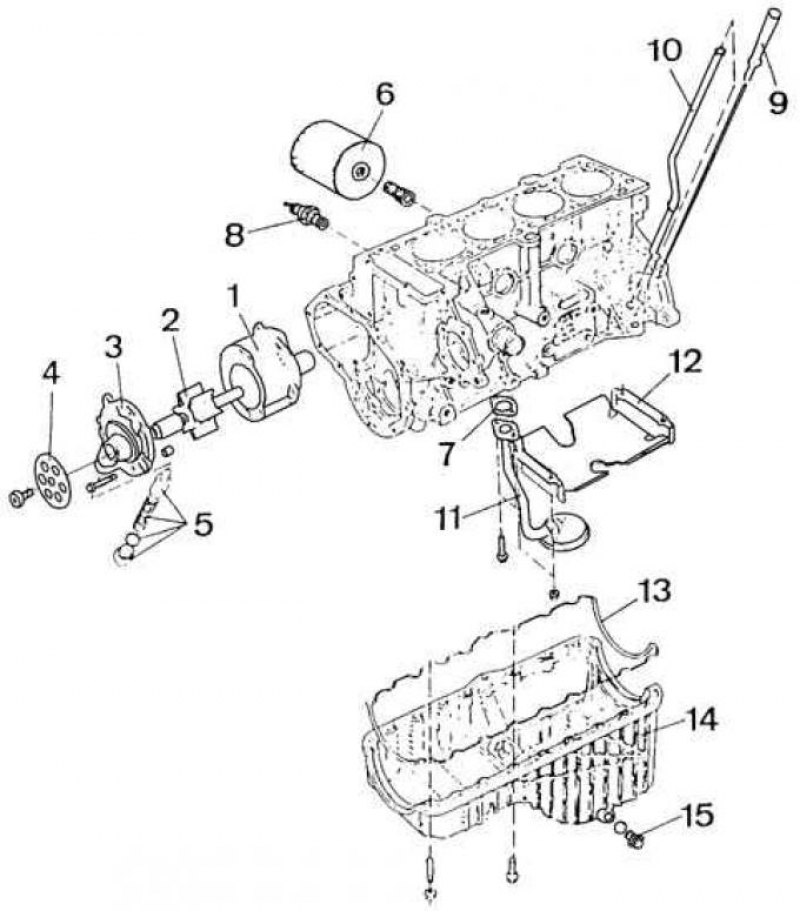

Система смазки двигателя DOHC
1 – картер масляного насоса, 2 – карданный вал масляного насоса с ротором, 3 – крышка масляного насоса, 4 – звездочка масляного насоса, 5 – перепускной клапан, 6 – масляный фильтр, 7 – прокладка, 8 – датчик давления масла, 9 – указатель уровня масла, 10 – направляющая указателя уровня масла, 11 – трубопровод подачи масла с маслоприемником, 12 – перегородка масляного поддона (дефлектор масла), 13 – прокладка масляного поддона, 14 – масляный поддон, 15 – пробка слива масла
Проверка давления масла
1. Прогреть двигатель до нормальной рабочей температуры.
2. Отвинтить датчик давления масла.
3. Завинтить на его место штуцер манометра.
4. Запустить двигатель и проверить давление масла на холостом ходу и при 2000 об/мин. Сравнить полученные величины с требуемыми значениями (см. раздел 3.1.4.3.1.5).
5. Отсоединить манометр.
6. Завинтить датчик давления масла.

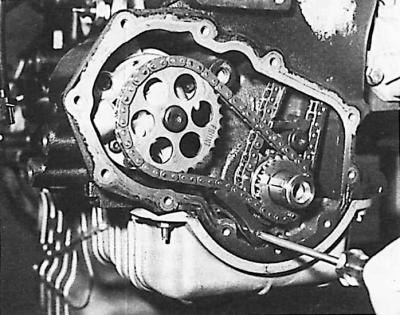

Отвинчивание болта натяжного устройства карданный цепи масляного насоса двигателя DOHC
Снятие масляного насоса
1. Отсоединить от аккумулятора провод массы.
2. Снять клиновой ремень привода генератора и насоса охлаждающей жидкости.
3. Отвинтить болт крепления шкива к коленчатому валу.
4. При помощи съемника снять шкив с коленчатого вала.
5. Снять нижний кожух карданный цепи системы газораспределения.
6. Снять натяжное устройство карданный цепи масляного насоса.
7. Снять с вала масляного насоса звездочку вместе с цепью.
8. Отвинтить болты с гнездом Torx крепления масляного насоса.
9. Снять масляный насос.
Установка масляного насоса
1. Проверить состояние и в случае необходимости заменить прокладку масляного насоса.
2. Установить масляный насос с прокладкой.
3. Привинтить болты с гнездом Torx крепления масляного насоса.
4. Повернуть несколько раз вал насоса для засасывания масла.
5. Надеть звездочку масляного насоса (надпись "FRONT" на звездочке должна быть видна спереди двигателя) вместе с карданный цепью насоса.
6. Затянуть болт с гнездом Torx крепления звездочки на валу насоса.
7. Установить натяжное устройство карданный цепи масляного насоса.
8. Привинтить с установленной новой прокладкой нижний кожух карданный цепи системы газораспределения.
9. Надеть шкив на коленчатый вал.
10. Затянуть болт крепления шкива коленчатого вала.
11. Надеть клиновой ремень привода генератора и насоса охлаждающей жидкости и отрегулировать его натяжение.
Проверка масляного насоса
1. Снять масляный насос.
2. Отвинтить болты Torx крепления крышки масляного насоса.
3. Снять крышку масляного насоса.
4. При помощи щупа и линейки проверить зазоры между элементами масляного насоса.

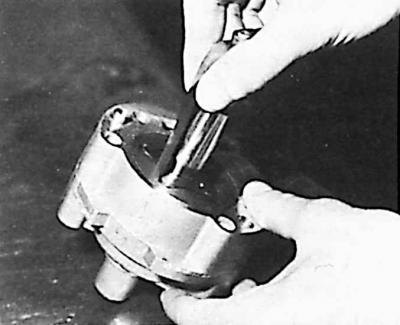

5. Проверьте радиальный зазор между шестернями.

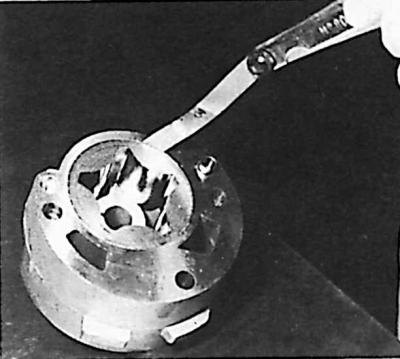

6. Проверьте радиальный зазор между ротором и корпусом насоса.

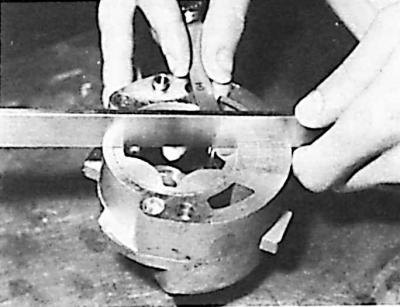

7. Проверьте осевой зазор.
8. Извлечь шестерни масляного насоса и проверить их состояние.
9. Вставить шестерни в корпус насоса так, чтобы их обозначения были видны.
10. Установить крышку масляного насоса.
11. Затянуть болты Torx крепления крышки масляного насоса.
12. Установить масляный насос на блоке цилиндров двигателя. Остальная информация относительно технической характеристики, регулировки и ремонта двигателя находится в находится в подразделе 4.1 и подразделе 3.1.3.1.
