- распределитель зажигания с бесконтактным датчиком с преобразователем Холла;
- катушку зажигания;
- коммутатор;
- свечи зажигания.
Распределитель зажигания BOSCH

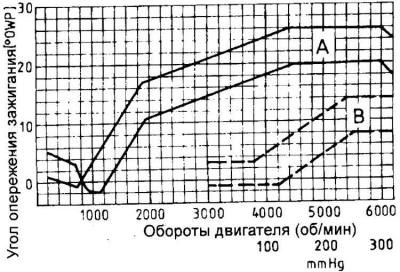

Характеристики опережения зажигания распределителя зажигания BOSCH двигателя 1,3 д дм3
А – центробежный регулятор, В – вакуумный регулятор
Внимание! Во время проверки на стенде (распределитель зажигания снят) значения числа оборотов двигателя необходимо уменьшить на половину. Во время проверки распределителя, установленного в автомобиле, к величине опережения зажигания необходимо прибавить величину начального угла опережения зажигания.

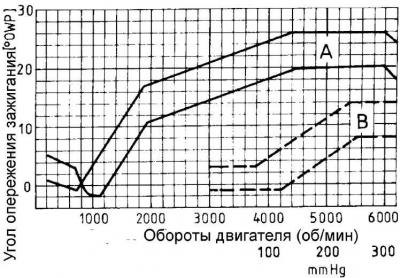

Характеристики опережения зажигания распределителя зажигания BOSCH двигателя 1,6 д дм3
А – центробежный регулятор, В – вакуумный регулятор
Оригинал найдёте на этом ресурсе [autoinstruction]
Внимание! Во время проверки на стенде (распределитель зажигания снят) значения числа оборотов двигателя необходимо уменьшить на половину. Во время проверки распределителя, установленного в автомобиле, к величине опережения зажигания необходимо прибавить величину начального угла опережения зажигания.

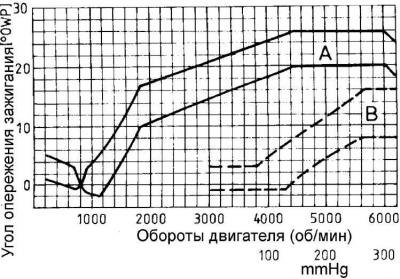

Характеристики опережения зажигания распределителя зажигания BOSCH двигателя 2,0 дм3
А – центробежный регулятор, В – вакуумный регулятор
Внимание! Во время проверки на стенде (распределитель зажигания снят) значения числа оборотов двигателя необходимо уменьшить на половину. Во время проверки распределителя, установленного в автомобиле, к величине опережения зажигания необходимо прибавить величину начального угла опережения зажигания.
| Порядок зажигания (цилиндр №1 со стороны распредвала) | 1–3–4–2 |
| Направление вращения вала: по часовой стрелке | |
| Тип: | |
| – двигатель 1,3 дм3 | 0 237 002 075 |
| – двигатель 1,6 дм3 | 0 237 002 076 |
| – двигатель 2,0 дм3 | 0 237 002 078 |
| Угол опережения зажигания: | |
| – двигатель 1,3 дм3 | 12° перед ВМТ |
| – двигатель 1,6 дм3: | тип LCT | 12° перед ВМТ |
| тип LCS (экономичный) | 10° перед ВМТ |
| – двигатель 2,0 дм3 | 8° перед ВМТ |
Коммутатор
Марка и тип: Ford 83 BB 12 A 297 AA.
Распределитель зажигания LUCAS

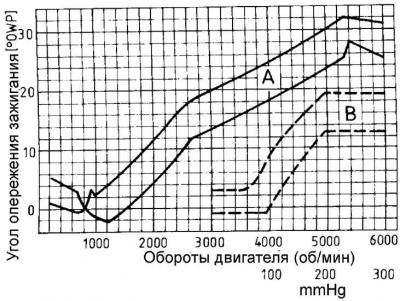

Характеристики опережения зажигания распределителя зажигания BOSCH двигателя 2,0 дм3
А – центробежный регулятор, В – вакуумный регулятор
Направление вращения вала: по часовой стрелке.
Внимание! Во время проверки на стенде (распределитель зажигания снят) значения числа оборотов двигателя необходимо уменьшить на половину. Во время проверки распределителя, установленного в автомобиле, к величине опережения зажигания необходимо прибавить величину начального угла опережения зажигания.
| Порядок зажигания (цилиндр №1 со стороны распредвала) | 1–3–4–2 |
| Тип | 61 DH 4 |
| Угол опережения зажигания | 10° перед ВМТ |
Катушка зажигания
| Марка и тип | Bosch 0 221 122 031, Femsa, Polmot или Lucas 32C5 |
| Сопротивление первичной обмотки | 0,72 – 0,88 Ом |
| Сопротивление вторичной обмотки | 4,5 – 7 кОм |
Свечи зажигания
| Марка и тип | Motorcraft BRF 22C или Motorcraft BF 22C |
| Зазор между электродами | 0,75 мм |
