Система охлаждения

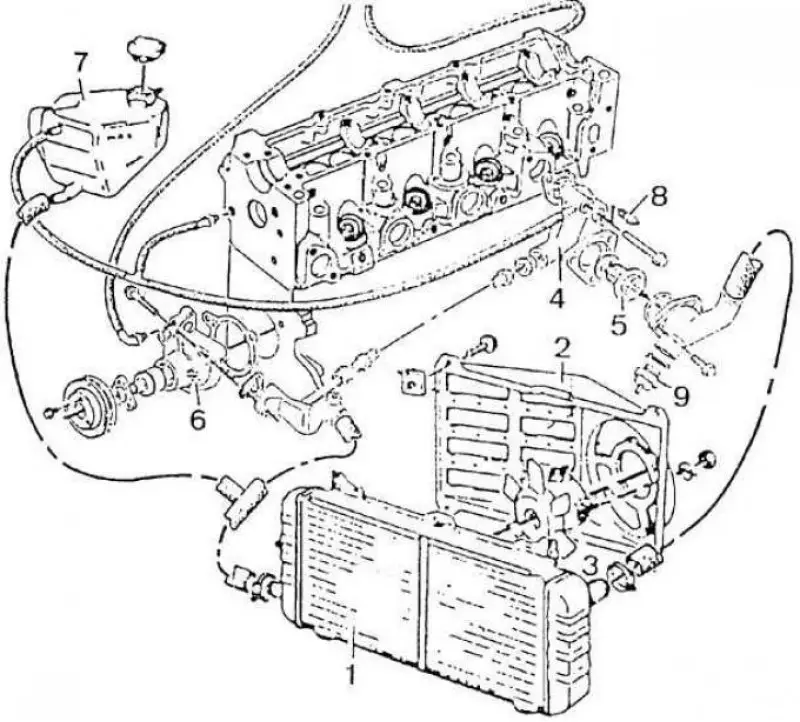

1 – радиатор, 2 – кожух вентилятора радиатора, 3 – вентилятор радиатора, 4 – корпус термостата, 5 – термостат, 6 – насос охлаждающей жидкости, 7 – расширительный бачок, 8 – датчик температуры охлаждающей жидкости, 9 – термовыключатель вентилятора радиатора.
Насос охлаждающей жидкости
Снятие
1. Отсоединить от аккумулятора провод массы.
2. Слить систему охлаждения (см. ниже).
3. Снять воздушный фильтр.
4. Снять зубчатый ремень привода распредвала (см. подраздел 3.2.1.4.2).
5. Снять нижний кожух привода системы газораспределения.
6. Снять ролик натяжного устройства зубчатого ремня привода системы газораспределения.
7. Отвинтить шпильку с корпуса насоса охлаждающей жидкости.
8. Отсоединить эластичный трубопровод от насоса охлаждающей жидкости.
9. Снять насос охлаждающей жидкости.
Установка
Внимание! В случае замены насоса охлаждающей жидкости рекомендуется также устанавливать новый зубчатый ремень привода системы газораспределения.
1. Очистить поверхности прилегания прокладки в блоке цилиндров двигателя и корпусе насоса охлаждающей жидкости.
2. Установить новую прокладку насоса охлаждающей жидкости.
3. Привинтить насос охлаждающей жидкости к блоку цилиндров, не затягивая до конца болты крепления.
4. Подсоединить к насосу охлаждающей жидкости эластичный трубопровод системы охлаждения. Установить белый знак на трубопроводе напротив знака на выступе корпуса насоса.
5. Затянуть болты крепления насоса охлаждающей жидкости соответствующим моментом.
6. Завинтить на соответствующее место в корпусе насоса охлаждающей жидкости шпильку, смазав резьбу небольшим количеством клея Loctite 242.
7. Установить нижний кожух привода системы газораспределения.
8. Установить ролик и пружину натяжного устройства зубчатого ремня привода системы газораспределения. Установить ролик таким образом, чтобы его пружина была максимально сжата.
9. Установить зубчатый ремень привода системы газораспределения (см. подраздел 3.2.1.4.4).
10. Установить воздушный фильтр.
11. Подсоединить к аккумулятору провод массы.
12. Наполнить систему охлаждения и удалить из нее воздух (см. ниже).
13. Проверить герметичность соединений.
Слив системы охлаждения
Внимание! Охлаждающую жидкость рекомендуется менять на холодном двигателе.
1. Отсоединить от аккумулятора провод массы.
2. Осторожно отвинтить пробку расширительного бачка системы охлаждения.
3. Поставить под радиатором емкость для вытекающей жидкости из системы охлаждения.
4. Отвинтить пробку слива на радиаторе.

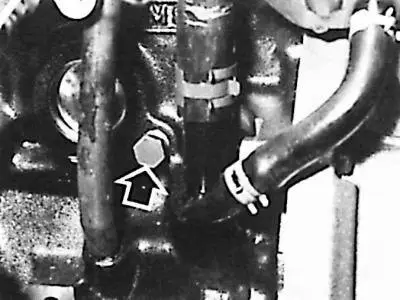

5. Отвинтить пробку слива на блоке цилиндров двигателя, расположенную ниже вакуумного насоса.
Наполнение системы охлаждения и удаление из нее воздуха
1. Завинтить обе сливные пробки (в радиаторе и в блоке цилиндров двигателя).
2. Отвинтить болт деаэратора системы охлаждения, расположенный в верхнем эластичном трубопроводе радиатора.
3. Заливать охлаждающую жидкость через отверстие в расширительном бачке пока она не начнет вытекать из-под болта деаэратора системы охлаждения.
4. Завинтить болт деаэратора системы охлаждения.
5. Заливать охлаждающую жидкость до максимального уровня, соответствующего знаку "MAX" на корпусе бачка.
6. Снова залить охлаждающую жидкость в расширительный бачок до уровня "MAX".
7. Завинтить пробку расширительного бачка.
8. Проверить герметичность соединений системы охлаждения.
