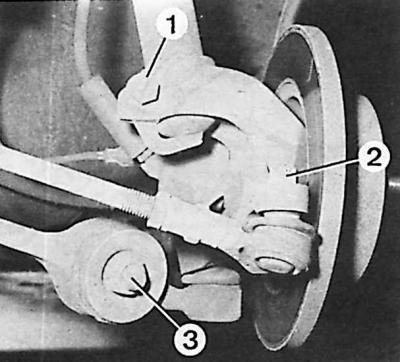

Крепление поворотного кулака колеса
1 – болт нижнего крепления амортизатора, 2 – гайка крепления рулевой тяги, 3 – гайка крепления стабилизатора
Снятие
1. Ослабить с соответствующей стороны гайки переднего колеса.
2. Поднять и подпереть автомобиль и снять переднее колесо.
3. Снять суппорт тормоза без отсоединения гидравлических трубопроводов и подвесить его к кузову при помощи мягкой проволоки.
4. Отвинтить винт крепления тормозного диска и снять диск.
5. Извлечь шплинты и отвинтить корончатые гайки шаровых шарниров от поворотного кулака.
6. Выдавить из поворотного кулака шаровой шарнир рулевой тяги при помощи приспособления 13.006.
7. Выдавить шаровой шарнир поперечного рычага из поворотного кулака при помощи съемника.
8. Вывинтить из поворотного кулака зажимной болт нижнего крепления стойки подвески.
9. Отсоединить стойку подвески от поворотного кулака при помощи приспособления 14.026 и извлечь поворотный кулак.
Установка
Для установки поворотного кулака следует выполнить действия в обратной последовательности по отношению к процессу снятия.
