Регулятор высоты установки рулевой колонки
Разборка
1. Снять кожух из искусственного материала со ступицы рулевого колеса.
2. Отвинтить гайку крепления рулевого колеса.
3. Вставить ключ в замок зажигания и установить его в положение "I".
4. Снять рулевое колесо.
5. Ослабить верхний зажимной регулировочный болт.
6. Разжать регулятор, вставив между его разрез лезвие отвертки и снять нижний подшипник.
7. Отвинтить болт корпуса регулятора на 5 мм и извлечь вал из рулевой колонки.
8. Снять с вала пружину, шайбу и нижний подшипник.
9. В нижней части вала снять нейлоновую втулку и пружинное кольцо.
10. Снять многофункциональный переключатель.
11. Нажать на зажим и извлечь барабан блокирующего замка рулевого колеса.
12. Отвинтить болты крепления выключателя зажигания и извлечь его вместе со жгутом электрических проводов.
13. Снять регулятор установки высоты рулевой колонки. При разборке регулятора необходимо соблюдать осторожность, так как пружина находится в напряженном состоянии.
14. Выдавить из рулевой колонки верхний подшипник.
Сборка
1. Проверить состояние элементов рулевой колонки. Проверить, не покрыт ли граненый участок вала маслом или смазкой.

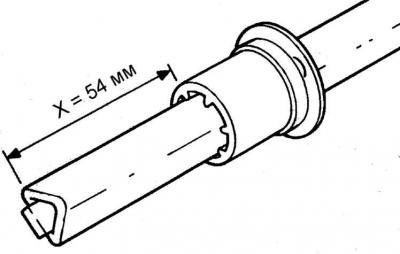

2. Зажать в тисках вал рулевого колеса, установить на вал нижнее нейлоновое кольцо на расстоянии 54±1 мм от нижнего торца вала.
3. Установить регулятор установки высоты рулевой колонки.
4. Установить нижний подшипник во втулку регулятора.
5. Установить верхний подшипник в корпус рулевой колонки.
6. Установить выключатель зажигания и многофункциональный переключатель.
7. Установить пружину и шайбу на вал.
8. Вставить вал в корпус рулевой колонки.
9. Затянуть винт крепления регулятора высоты рулевой колонки.
10. Установить на конце вала рулевое колесо, затянуть гайку крепления и установить кожух из искусственного материала на ступице рулевого колеса.
