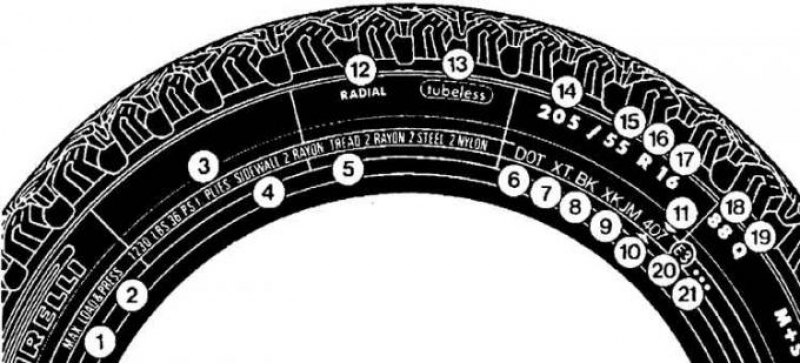

Обозначения на боковой поверхности шин
1 – максимальная нагрузка, 2 – внутреннее давление, 3 – характеристики брекера, 4 – характеристики корда, 5 – материал и количество слоев корда, 6 – соответствие испытаниям DOT, 7 – код производителя, 8 – размерный код, 9 – тип шины, 10 – дата изготовления, 11 – год выпуска, 12 – радиальная шина, 13 – бескамерная шина, 14 – номинальная ширина, 15 – отношение высоты шины к ширине, 16 – радиальная шина, 17 – посадочный диаметр диска, 18 – коэффициент нагрузки, 19 – индекс скорости, 20 – отметка о проведении испытаний ЕЭК, 21 – номер разрешения ЕЭК
Обозначение:195/70 SR 14 89 расшифровывается следующим образом:
- 195 – ширина шин в ненагруженном состоянии в мм.
- 70 – отношение высоты профиля шины к ширине.
- S – максимальная скорость до 180 км/час, M, N, P, Q, R, T, H и V – максимальные скорости соответственно 130, 140, 150, 160, 170, 190, 210 и свыше 210 км/час.
- R – радиальный тип каркаса шины.
- 14 – посадочный диаметр в дюймах.
- 89 – число обозначающее допустимую нагрузку на шину.
Размеры шин и давление в шинах
| Модель, кузов | Размер шин | Давление в шинах, бар | |||
| Средняя загрузка | Максимальная загрузка | ||||
| Передние колеса | Задние колеса | Передние колеса | Задние колеса | ||
| Седан | 175 SR 14 | 1,8 | 1,8 | 2,1 | 3,1 |
| 175 TR 14 | |||||
| 175 HR 14 | |||||
| 185/70 R 14J | |||||
| 185/70 R 14H | |||||
| 195/70 R 14H | |||||
| 195/70 R 15V | |||||
| 205/60 R 15V | |||||
| 2,9 - 24V | 205/50 ZR 16 | 2,1 | 2,1 | 2,3 | 3,6 |
| Универсал | 195/70 R 14T | 1,8 | 1,8 | 2,1 | 3,1 |
| 195/70 R 14H | |||||
| 195/70 R 14V | |||||
| 195/70 R 15V | |||||
| 205/60 R 15V | 2,2 | 2,2 | 2,2 | 3,1 | |
Обозначение дисков колес
Обозначение:4 1/2J х 13 H2 ET 45 расшифровываются следующим образом:
- 4 1/2 – ширина диска в дюймах.
- J – высота бортовой кромки диска.
- х – глубокий диск.
- 13 – посадочный диаметр диска в дюймах.
- H2 – диск, имеющий бурт для установки бескамерных шин.
- ET 45 – расстояние от посадочной поверхности диска до его линии симметрии.
