Автомобили, изготовленные до 04.1992 года
1. Снять провод массы с аккумулятора.
Внимание! При этом стирается из памяти информация в электронных запоминающих устройствах.
2. Снять давление в системе охлаждения, отвинтив крышку расширительного бачка.
3. Пережать патрубки подвода охлаждающей жидкости к отопителю.
4. Отсоединить от патрубков на переборке два отопительных шланга, при этом из отопителя будет вытекать охлаждающая жидкость, которую необходимо собрать в сосуд.
5. Слить максимальное количество охлаждающей жидкости из радиатора отопителя, продувая его.
6. Снять с перегородки моторного отсека пластину патрубков радиатора и прокладку.
7. Снять центральную консоль и обшивку для обеспечения доступа к тросу управления отопителя.
8. Снять комбинацию приборов с панели приборов.
9. Снять верхнюю часть с панели приборов.
10. Отсоединить воздуховод от корпуса отопителя.
11. Отвинтить две гайки крепления блока отопителя. Втянуть блок в автомобиль до тех пор, пока патрубки не выйдут из перегородки моторного отсека, затем сдвинуть блок в сторону.
12. Установка производится в последовательности, обратной снятию.
13. Долить жидкость в систему охлаждения.
Автомобили, изготовленные с 04.1992 года
1. Снять провод массы с аккумулятора.
Внимание! При этом стирается из памяти информация в электронных запоминающих устройствах.
2. Слить охлаждающую жидкость из системы охлаждения.
3. Ослабить зажимы и отсоедините подающий и возвратный шланги от радиатора.
4. Отвинтить два винта крепления защитной пластины радиатора и снять прокладку с перегородки моторного отсека.
5. Снять панель приборов.
6. Отсоединить жгут проводов панели приборов для доступа к защелкам насадок размораживателя стекол.

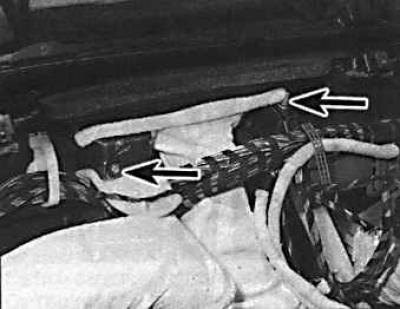

7. Отвинтить винт с гайкой и отсоединить каждую насадку размораживателя ветрового стекла от отопителя (стрелками указаны крепления насадок). Отвинтить две гайки и отсоединить центральную насадку от отопителя на уровне глаз.
8. Отвинтить две гайки и затем отсоединить правую насадку на уровне глаз от отопителя. Повторить аналогичные действия для левой насадки.

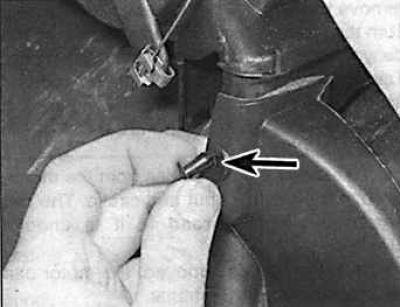

9. Для отсоединения задних насадок обогрева ног от отопителя снять ось (указана стрелкой) из скобы, удерживающей насадку, в то же время поддерживая внешнюю часть скобы сзади.
Внимание! Если не поддерживать скобу сзади, она упадет внутрь насадки после извлечения оси. Чтобы ее потом достать, потребуется снять вентиляционный канал, для чего придется снять передние сидения и поднять коврик.
10. Отсоединить разъем от блока управления отопителем.
11. Отвинтить две гайки крепления отопителя к перегородке моторного отсека и осторожно снять отопитель.
12. Установка производится в последовательности, обратной снятию.
13. Долить жидкость в систему охлаждения.
