Предварительно проверьте давление в системе подачи топлива в следующем порядке.
1. Проверьте исправность регулятора давления топлива (см. «Проверка и замена регулятора давления топлива»).
2. Если давление в системе меньше 250 кПа (2,5 кгс/см2), замените топливный фильтр (см. «Замена топливного фильтра»).
Если и в этом случае давление не возрастает, топливный насос необходимо заменить, так как у насоса трудноразбираемая конструкция и его элементы отдельно в запасные части не поставляются.
Вам потребуются: отвертка с плоским лезвием, емкость для слива топлива из модуля топливного насоса.
1. Снизьте давление в системе питания (см. «Снижение давления в системе питания»).
2. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
3. Снимите топливный бак (см. «Замена топливного бака»).

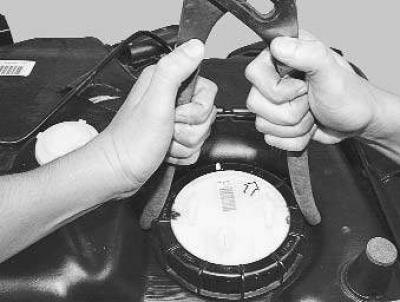

4. Отверните прижимное кольцо модуля топливного насоса, установив рукоятки пассатижей, как показано на фото…
5. …и снимите кольцо.
6. Аккуратно извлеките модуль топливного насоса и слейте из него топливо в заранее подготовленную емкость.
7. Снимите уплотнительную прокладку.
Примечание. Обязательно замените прокладку, если она надорвана или сильно обжата.

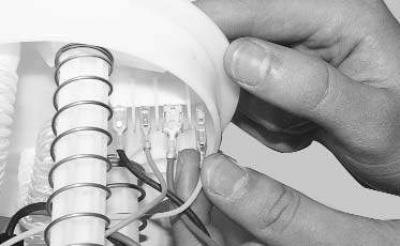

8. Отсоедините колодку от клеммы на крышке корпуса модуля топливного насоса...
9. …и от датчика уровня топлива.
10. Сожмите концы фиксатора и снимите датчик уровня топлива.
11. Отожмите отверткой фиксаторы на корпусе модуля топливного насоса…
12. …один фиксатор внутри…
13. …и разъедините корпус модуля топливного насоса.
14. Извлеките дистанционное полукольцо.
15. Подденьте отверткой…
16. …и снимите с насоса фильтр.
Примечание. Внимательно осмотрите фильтр на отсутствие механического повреждения и загрязнения, при необходимости промойте или замените фильтр топливоприемника.

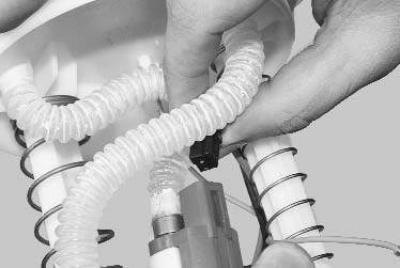

17. Отсоедините колодку жгута проводов от топливного насоса.
18. Разожмите хомут крепления шланга к патрубку топливного насоса и снимите топливный насос.
Примечание. Хомут крепления шланга одноразового использования, при сборке замените его новым.
19. Соберите и установите модуль топливного насоса в порядке, обратном снятию.
Примечание. Для облегчения установки прижимного кольца нанесите на его внутреннюю сторону немного силиконовой смазки.
Примечание. Следите за тем, чтобы при установке модуля совпали метки на топливном баке, прижимном кольце и на корпусе модуля топливного насоса.
