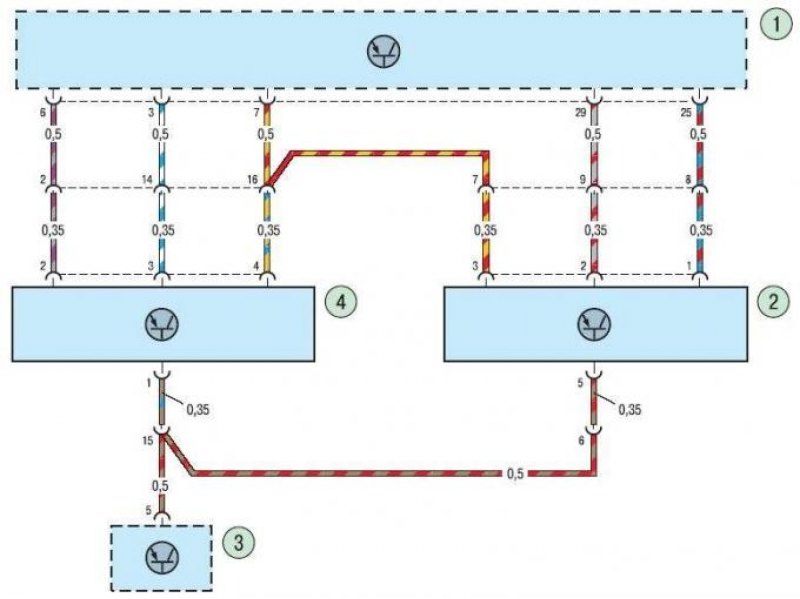

Соединения системы динамической стабилизации автомобиля
1, 3 - электронный модуль системы динамической стабилизации; 2 - датчик угловой скорости; 4 - датчик положения управляемых колес
Схема 11. Соединения системы динамической стабилизации автомобиля (Ford Focus 2)
1, 3 - электронный модуль системы динамической стабилизации; 2 - датчик угловой скорости; 4 - датчик положения управляемых колес
Статья проверена экспертом: Станислав Зиновьев
