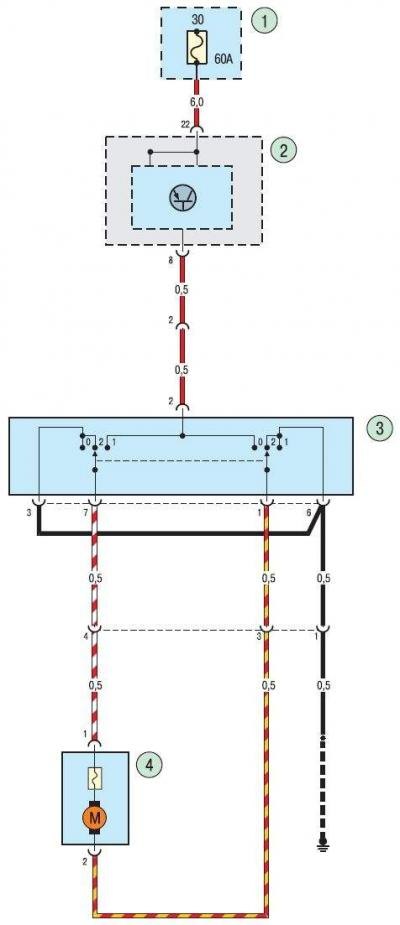

Схема 3. Соединения системы гидропривода тормозной системы (Ford Focus 2)

Соединения системы гидропривода тормозной системы

1 - монтажный блок предохранителей; 2 - монтажный блок предохранителей и реле; 3 - регулируемый переключатель педали тормоза; 4 - моторедуктор педали тормоза

Информация размещена на интернет-сайте AutoInstruction

Статья проверена экспертом: Станислав Зиновьев
