Специальный инструмент
 | Инструмент для выверки рычага переключения передач 307-350A (16-088A) |
 | Инструмент для выверки рычага переключения передач 308-436 (16-097) |
Все автомобили
1.
Примечание: Проверьте, находится ли рычаг переключения передач в нейтральном положении.

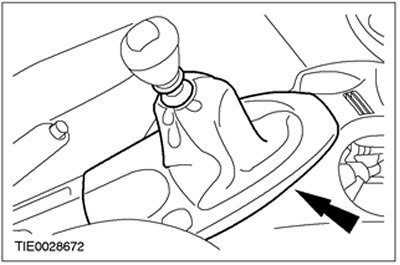

Отсоедините чехол рычага переключения передач и отделку от центральной консоли.
Автомобили, изготовленные вплоть до 10.2001 г.
2. Поднимите автомобиль. За дополнительной информацией обратитесь к Разделу 100-02.
3. Отсоедините блокирующую вставку механизма регулировки тросов переключения/ выбора передач.

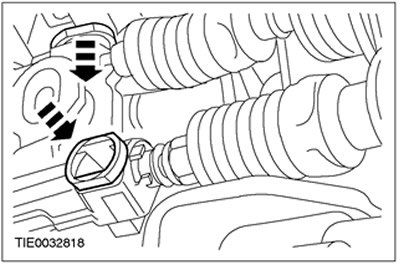

- Вставьте оранжевую вставку в регулировочный механизм.
4. Опустите автомобиль.
5.
Примечание: Специальный инструмент имеет желтый цвет.
Используя специальный инструмент, застопорьте рычаг переключения передач.
- 1. Вытяните блокиратор передачи заднего хода вверх.

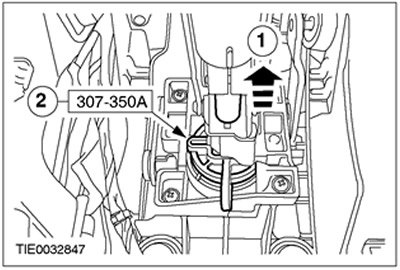

- 2. Вставьте специальный инструмент.

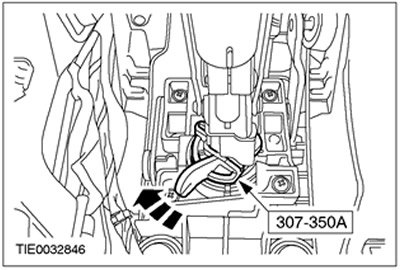

6. Поверните специальный инструмент приблизительно на 45 градусов по часовой стрелке, чтобы заблокировать механизм переключения.
7. Поднимите автомобиль. За дополнительной информацией обратитесь к Разделу 100-02.
8.
Примечание: Рычаги переключения/ выбора передач находятся в нейтральном положении, когда они стоят вертикально.

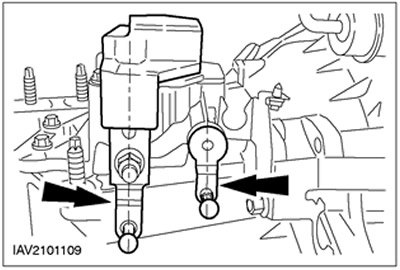

Установите рычаг переключения/ выбора передач в нейтральное положение (тросы переключения передач не показаны).
9.
Примечание: Убедитесь в том, что оранжевая вставка возвращается в положение блокировки.

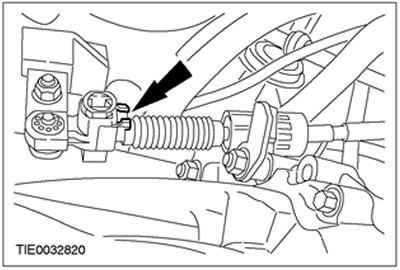

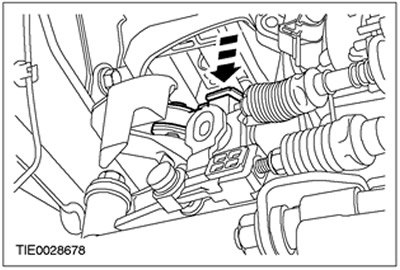

Отрегулируйте трос переключения передач. Нажмите на зажим регулировочного механизма.
10.
Примечание: Убедитесь в том, что оранжевая вставка возвращается в положение блокировки.

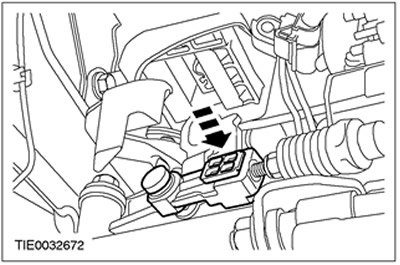

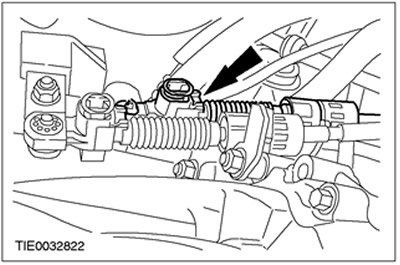

Отрегулируйте трос выбора передач. Нажмите на зажим регулировочного механизма.
11. Опустите автомобиль.
12. Поверните специальный инструмент против часовой стрелки на 45 градусов, чтобы разблокировать механизм переключения.
13. Снимите специальный инструмент.
Автомобили, изготовленные начиная с 10.2001 г.
14. Поднимите автомобиль. За дополнительной информацией обратитесь к Разделу 100-02.
15.
Примечание: Нажмите на блокирующие кнопки тросов переключения передач.
Отсоедините тросы переключения от коробки передач.
- 1. Отсоедините трос переключения передач от основания механизма переключения передач.

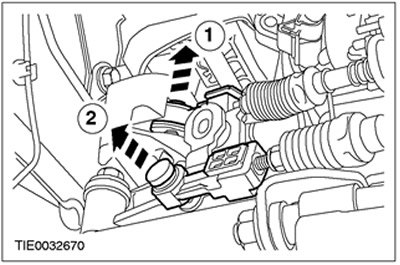

- 2. Отсоедините трос выбора передач от рычага выбора.

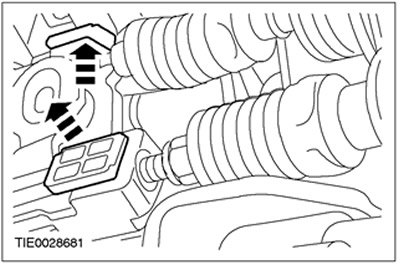

16. Отсоедините блокирующую вставку механизма регулировки троса переключения/ выбора передач.
17. Опустите автомобиль.
18.
Примечание: Специальный инструмент имеет красный цвет.
Используя специальный инструмент, застопорьте рычаг переключения передач.
- 1. Вытяните блокиратор передачи заднего хода вверх.
- 2. Вставьте специальный инструмент.
19. Поверните специальный инструмент приблизительно на 45 градусов по часовой стрелке, чтобы заблокировать механизм переключения.
20. Поднимите автомобиль. За дополнительной информацией обратитесь к Разделу 100-02.
21.
Примечание: Третья передача включается, когда угловой элемент встает параллельно к опорной плите, как показано на рисунке (тросы переключения передач не показаны).

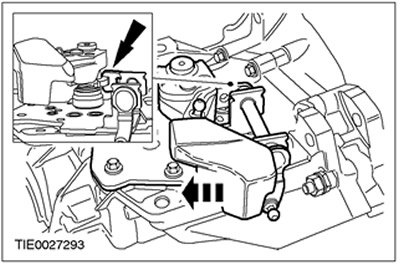

Задействуйте третью передачу.
22.
Примечание: Трос выбора передач имеет черную маркировку.

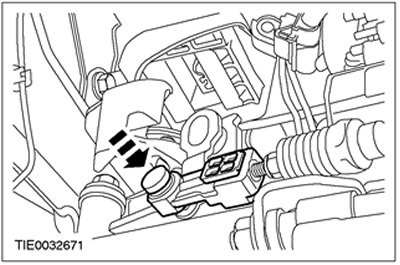

Подсоедините трос выбора передач к рычагу выбора. Нажмите блокирующую кнопку.
23.
Примечание: Убедитесь в том, что оранжевая вставка возвращается в положение блокировки.
Отрегулируйте трос выбора передач. Нажмите на оранжевую вставку в регулировочном механизме.

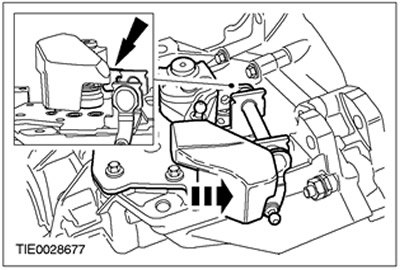

24. Переведите коробку передач в нейтральное положение.
25.
Примечание: Трос переключения передач имеет белую маркировку.

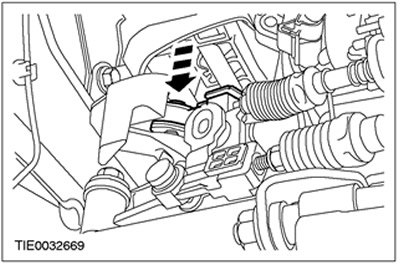

Подсоедините трос переключения передач к основанию механизма переключения передач. Нажмите на блокирующую кнопку.
26.
Примечание: Убедитесь в том, что оранжевая вставка возвращается в блокировочное положение.
Отрегулируйте трос переключения передач. Нажмите на оранжевую вставку в регулировочном механизме.
27. Опустите автомобиль.
28. Поверните специальный инструмент против часовой стрелки на 45 градусов, чтобы разблокировать механизм переключения.
29. Снимите специальный инструмент.

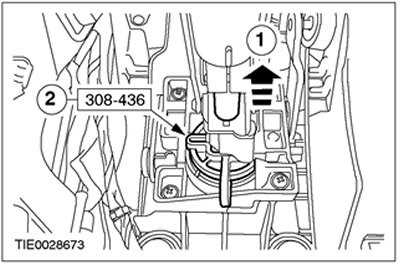

- 1. Вытяните блокиратор передачи заднего хода вверх.
- 2. Отсоедините специальный инструмент.
Все автомобили
30. Установите чехол рычага переключения передач и отделку на центральную консоль.
