Модуль управления форсунками (IDM) (1.8 л дизель)

 Главная Форд Фокус 1998-2004 Двигатель и системы Система управления Модуль управления форсунками (...

0

Снятие



1. Используя WDS, загрузите и запишите данные по настройке конфигурации из модуля управления форсунками.

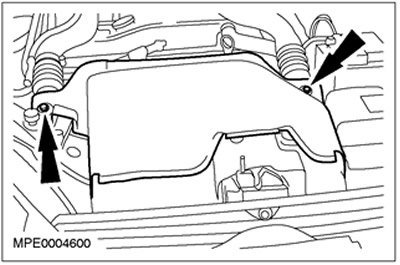

2. Снимите воздушный дефлектор.



3. Снимите воздушный фильтр. За дополнительной информацией обратитесь к главе Воздушный фильтр имеющейся в этом разделе.

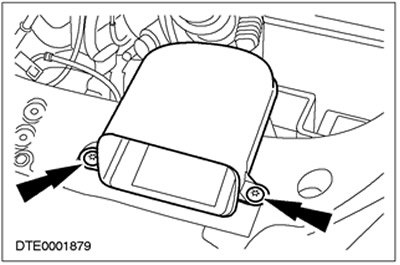

4. Отсоедините передний фиксирующий элемент впускного трубопровода воздушного фильтра.

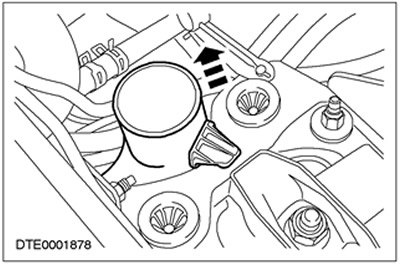

5. Отсоедините задний фиксирующий элемент впускного трубопровода воздушного фильтра от опорного кронштейна двигателя.

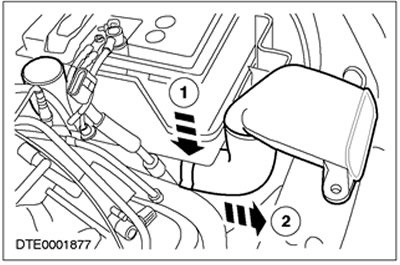

6. Снимите впускной трубопровод воздушного фильтра.
  • 1. Отсоедините трубопровод.
  • 2. Снимите трубопровод.



7. Снимите полку для установки аккумулятора. За дополнительной информацией обратитесь к Разделу 414-01.

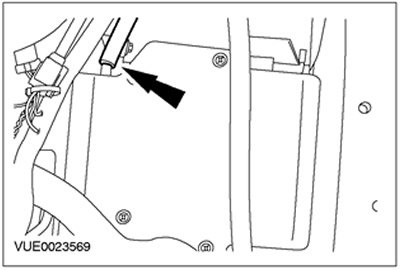

8. Отсоедините трубку сапуна от крышки IDM.

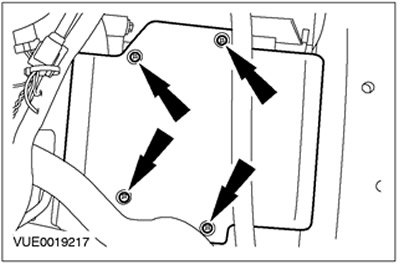

9. Снимите крышку IDM.

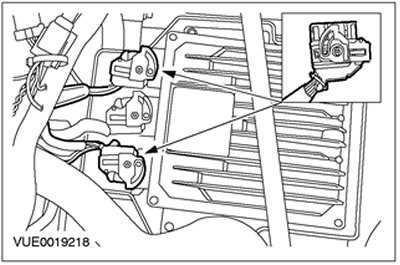

10. Рассоедините штекерные разъемы IDM.

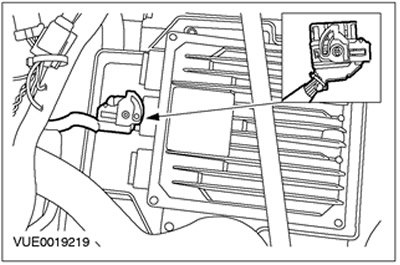

11. Рассоедините штекерный разъем IDM и снимите IDM.



Установка



1. Установите элементы на место, действуя в обратной последовательности.
