Ford:
Панель вещевой полки (4-дверный) — снятие и установка
| Наименование | Спецификация |
| Панель вещевой полки | |
| Панель соединения внутренней задней боковой панели | |
| Панель соединения секции внутренней колесной арки |
Снятие
1. Общее примечание
- Перед началом ремонта снимите панель задка с усилением, панель крепления фонарей с усилением, заднюю боковую панель, брус багажного отделения, уширитель колесной арки и внутреннюю заднюю боковую панель.

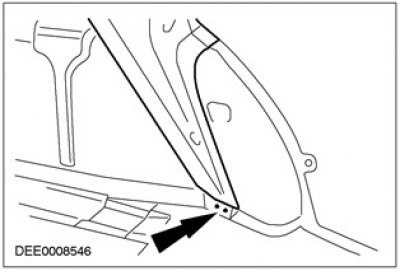

2. Панель вещевой полки
- Выфрезеруйте на глубину, равную двойной толщине панели.

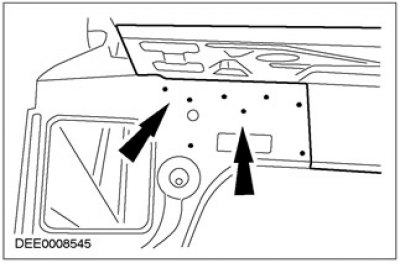

3. Панель вещевой полки
- Выфрезеруйте места точечной сварки.

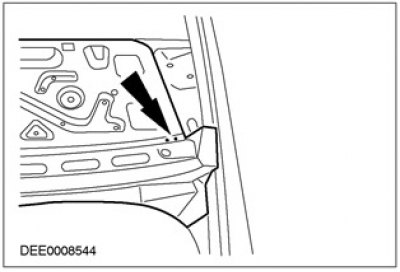

4. Панель соединения обечайки колесной арки
- Выфрезеруйте на глубину, равную двойной толщине панели.
Установка

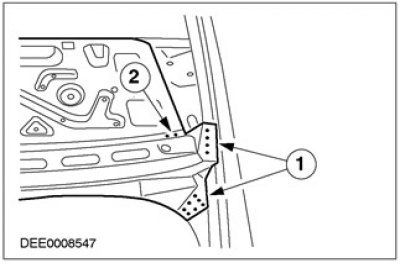

1. Панель вещевой полки
- 1. Выполните пудлинговую сварку.
- 2. Выполните пудлинговую сварку (на глубину, равную двойной толщине панели).
2. Панель вещевой полки
- Выполните пудлинговую сварку.

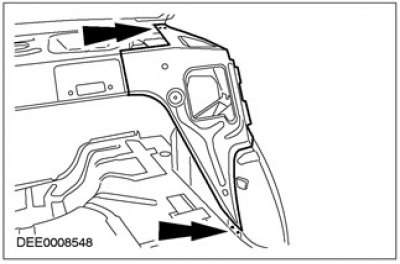

3. Панели соединения внутренней задней боковой панели и секции колесной арки.
- Выполните пудлинговую сварку (на глубину, равную двойной толщине панели).
